流线型中空曲面握持练习构件

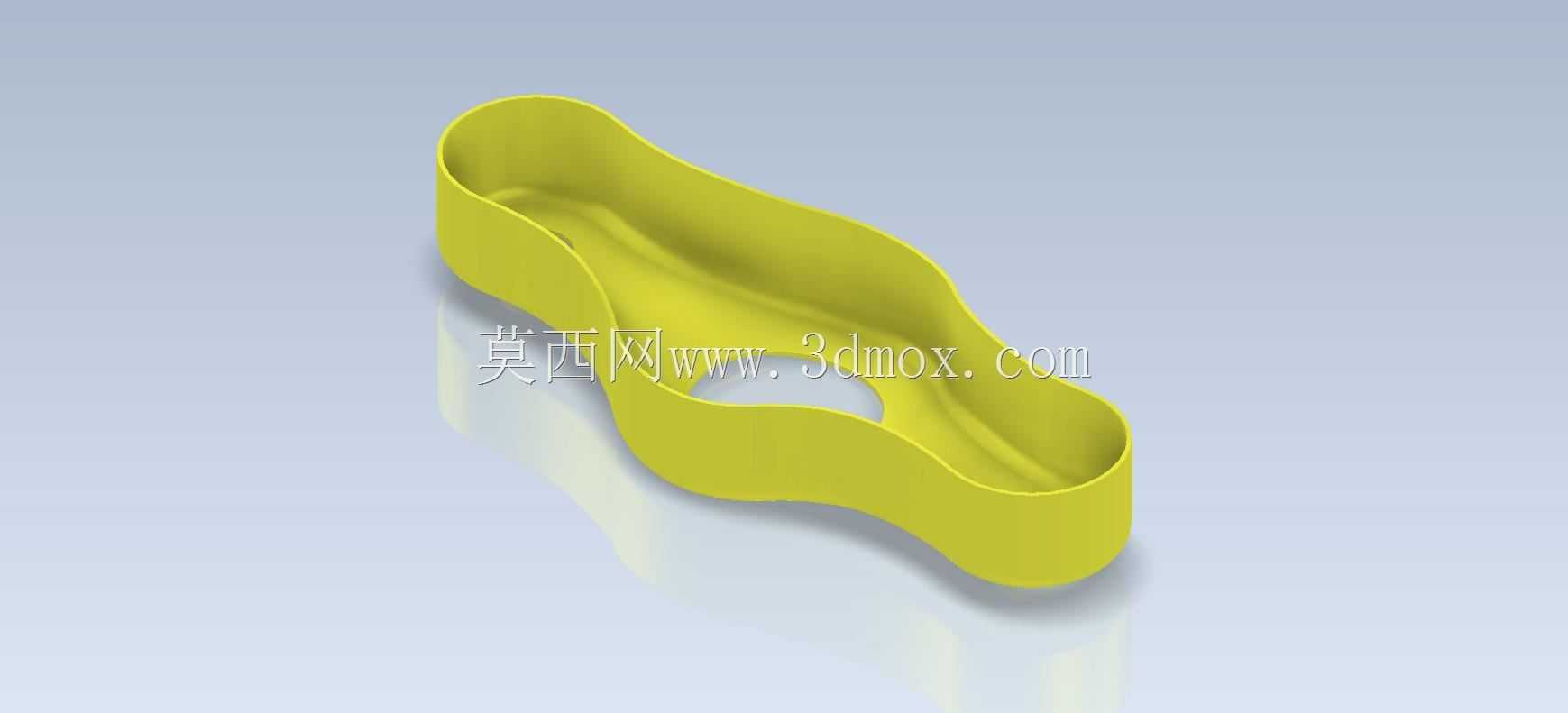

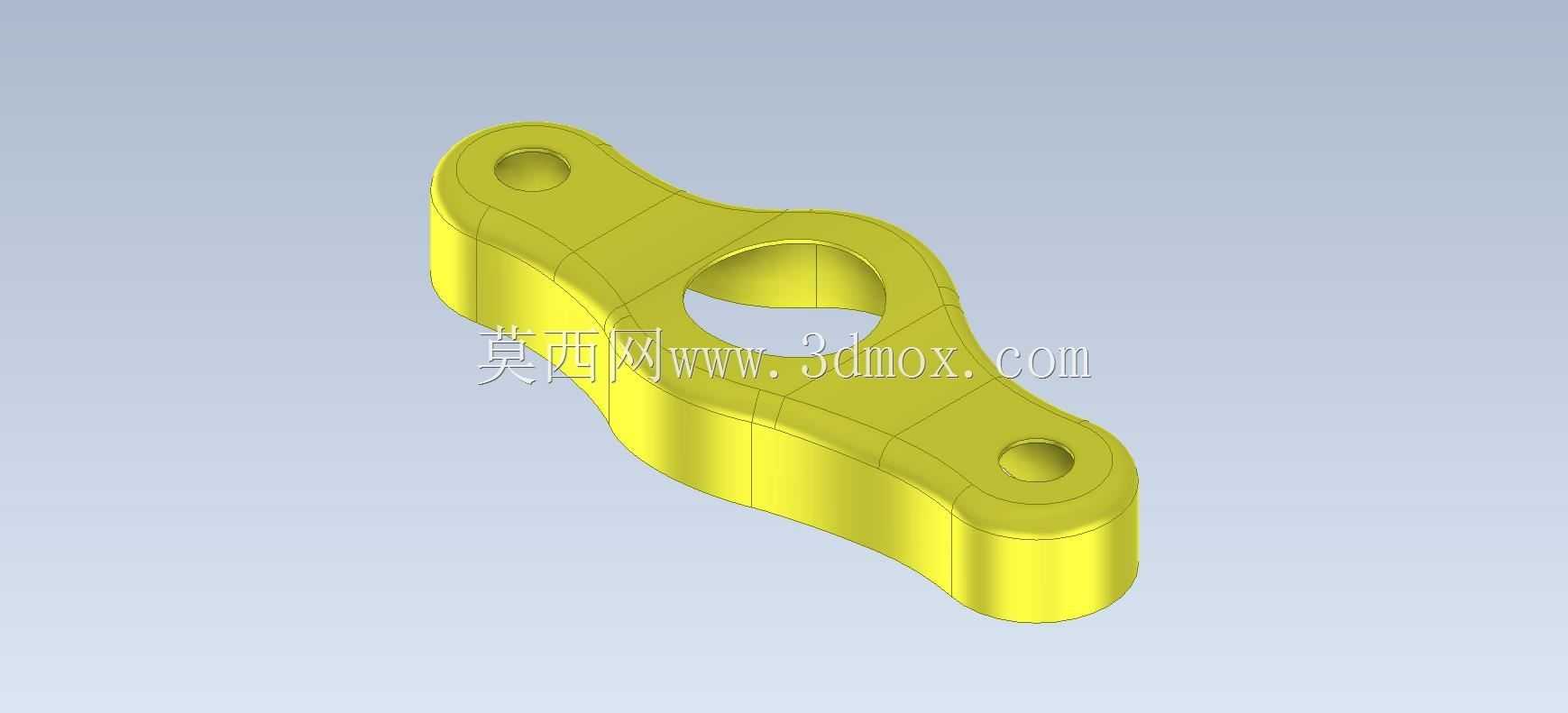

　　这类曲面构件常出现在手持操作类工装的握持段、小型便携设备的包覆外壳设计场景中，日常做三维建模练习时，很多工程师会拿这类结构练手，核心是掌握连续变曲率曲面的顺滑过渡、薄壁均匀壁厚控制的实操技巧。从实际使用场景来看，这类双端开放、中部带镂空的流线型结构，既可以作为手持打磨工具的防滑握持套，套在金属手柄外侧增加握持摩擦力，也能作为小型医疗器械的手持外壳，通过曲面贴合手掌自然弯曲的形态，降低长时间操作的手部疲劳感，中部的镂空结构一方面能减轻整体重量，另一方面可以在装配时穿过定位销或者走线，兼顾结构减重与装配便利性。

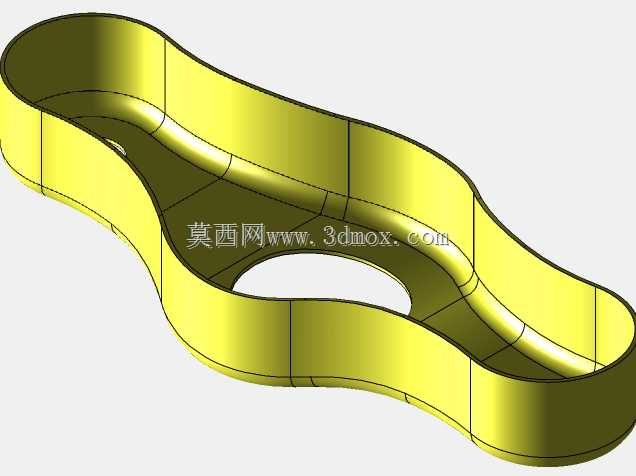

　　设计这类构件的时候，首先要考虑的是人机握持的贴合度，手掌自然握持时的指腹贴合区域曲率要做连续过渡，不能出现曲率突变的硬棱，避免握持时出现局部压手的问题，薄壁厚度要根据使用场景调整，如果是作为塑料握持套，壁厚通常控制在1.8-2.5mm之间，保证注塑成型时不会出现缩痕，同时具备足够的结构强度，不会因为正常握持施力出现变形。中部的镂空位置要避开主要受力区域，镂空边缘要做R0.5以上的圆角过渡，避免应力集中导致受力时出现开裂，构件两端的开口尺寸要匹配内部安装的芯轴或者手柄直径，开口边缘同样要做外翻圆角，防止装配时刮伤内部零件或者划伤操作人员手部。

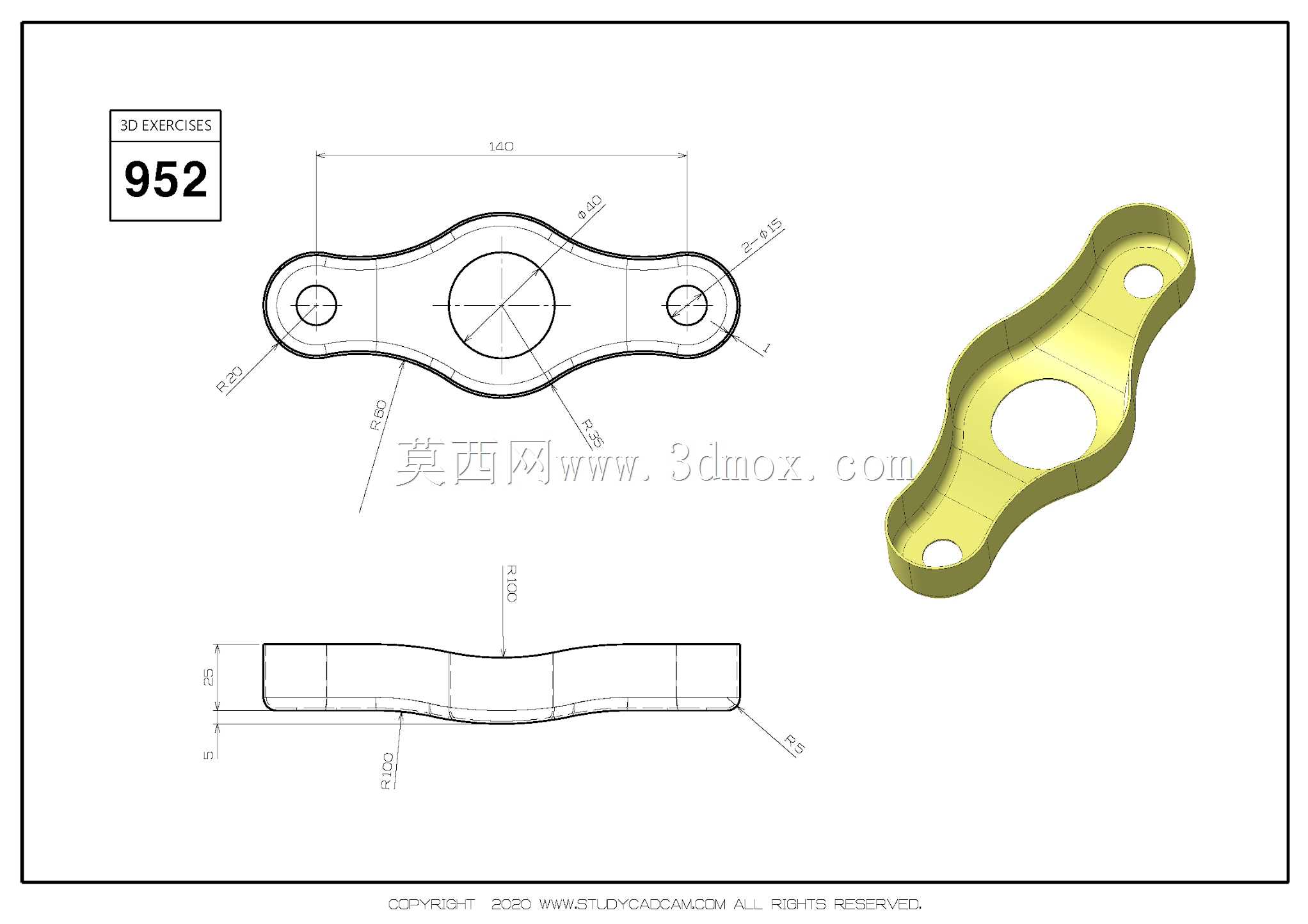

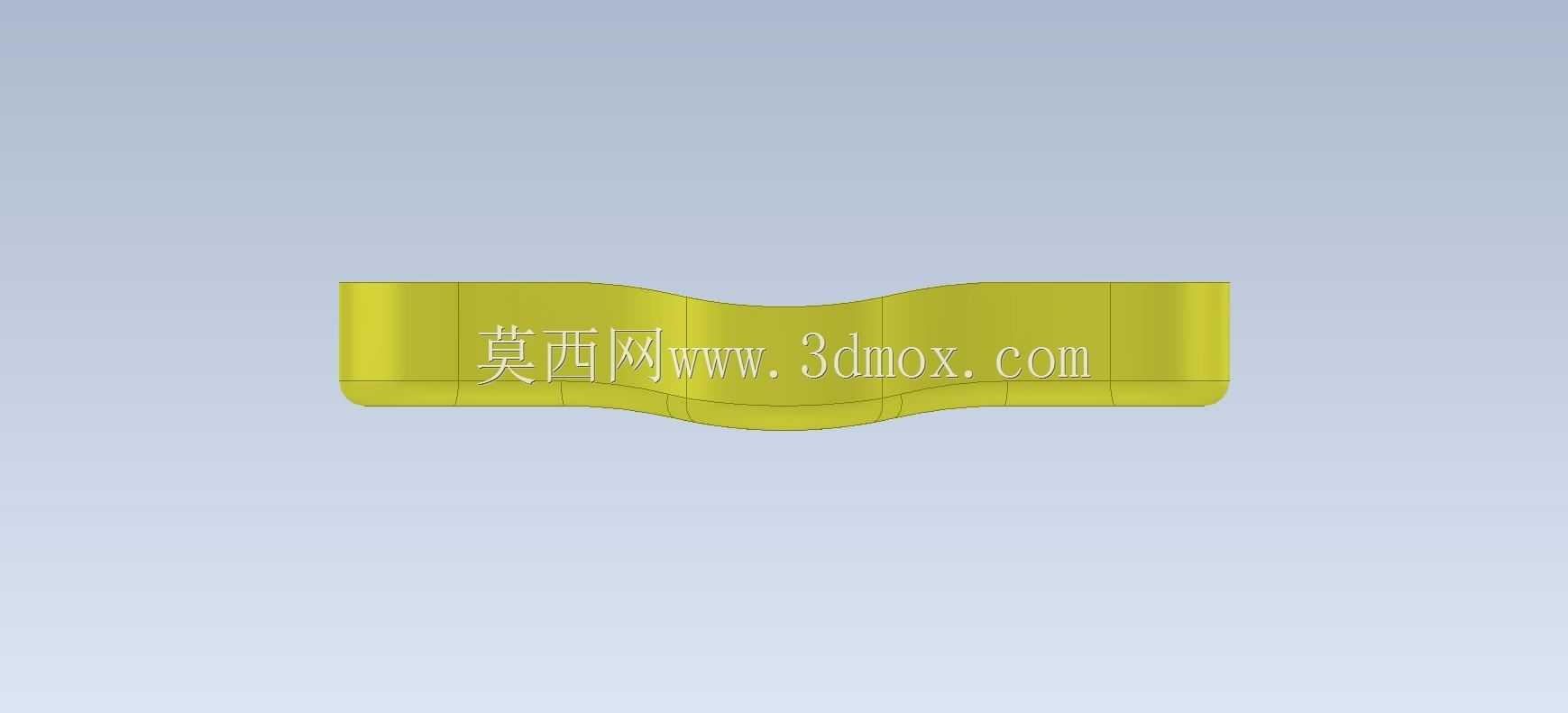

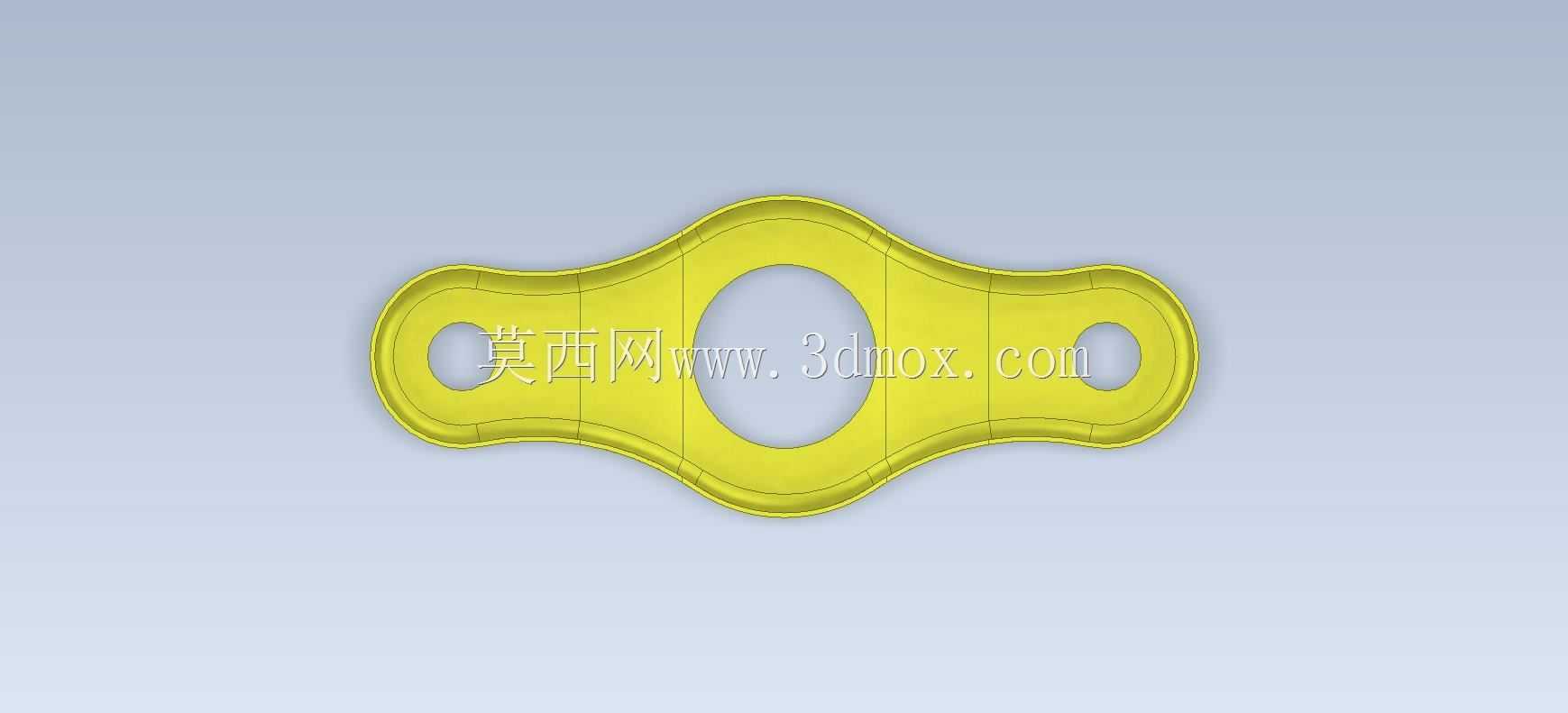

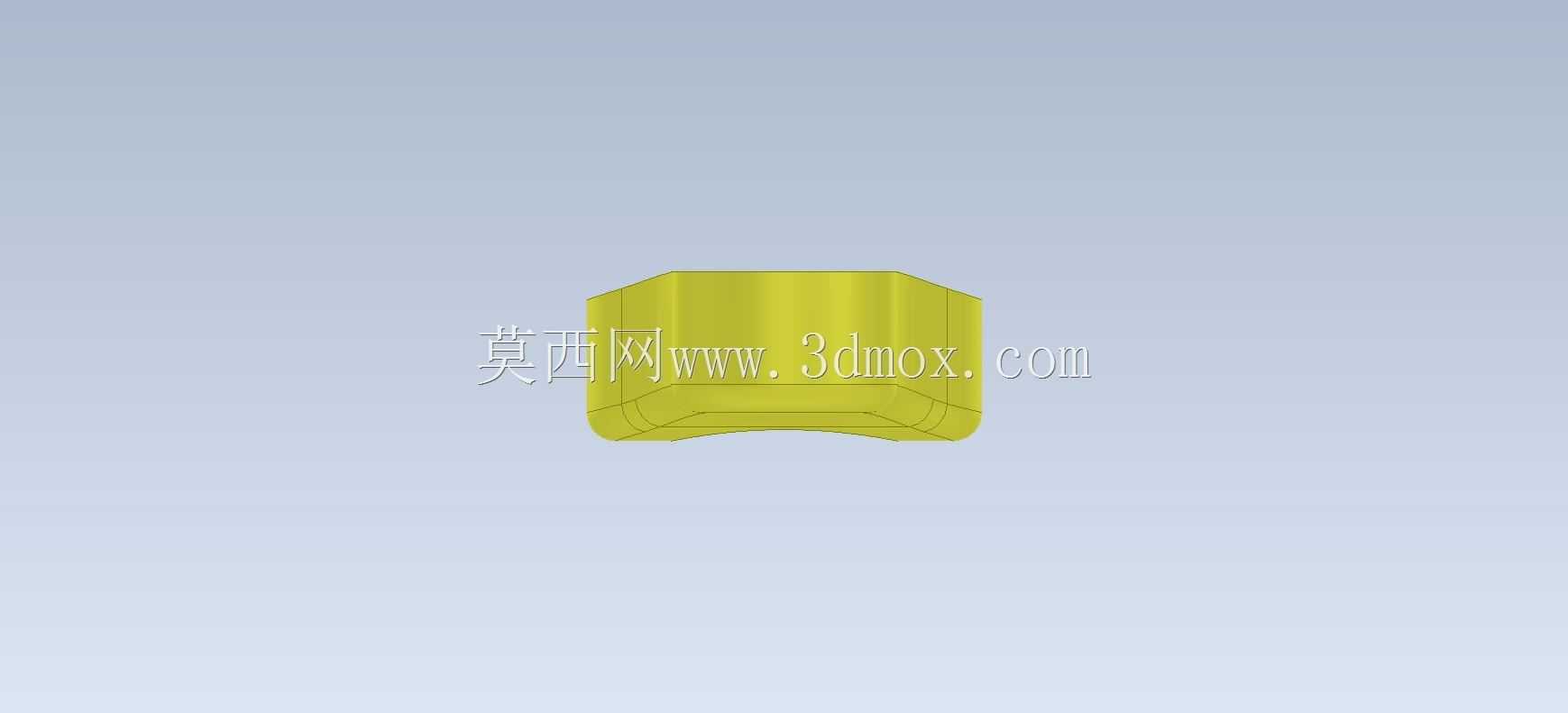

　　从建模逻辑来看，这类结构不能直接用实体拉伸切除来做，首先要搭建整体的曲面骨架，先绘制三个方向的控制轮廓线，确定整体的长度、宽度以及中部下凹的深度，轮廓线的控制点要尽量精简，避免过多控制点导致曲面调节时出现不必要的褶皱，通过放样生成主体外曲面之后，再做等距曲面生成内壁，保证整体壁厚均匀，之后再修剪出中部的镂空区域，对镂空边缘以及两端开口边缘做倒圆角处理，最后缝合曲面生成实体。建模过程中要随时检查曲面的曲率连续性，尤其是握持区域的曲面，要保证G2连续，这样加工出来的零件表面才会顺滑，不会出现肉眼可见的棱线。

　　实际生产中如果是做注塑件，这类曲面结构的拔模角度要控制在1度以上，因为曲面的脱模方向是沿着构件的长度方向，要逐一检查每个曲面段的拔模角度，避免出现倒扣导致脱模困难，如果是作为3D打印的手板件，壁厚可以适当调整到1.5mm，减少打印耗材的使用，同时保证打印过程中不会出现薄壁坍塌的问题。安装边界上，构件两端的开口同轴度要控制在0.1mm以内，保证套在内部手柄上不会出现歪斜，内壁可以根据需要增加1-2条定位筋，筋的高度0.3mm即可，装配时可以卡在手柄的定位槽内，防止使用过程中出现转动或者轴向窜动。

　　很多刚接触曲面建模的工程师容易在做这类结构时出现壁厚不均的问题，主要是因为生成内壁的时候没有做等距曲面，而是直接偏移实体面，遇到曲率变化大的区域就会出现面偏移失败或者壁厚突变，这时候就要回到曲面层面调整外曲面的曲率，让曲率变化尽量平缓，不要出现局部曲率半径过小的区域，否则不仅壁厚不好控制，后续加工或者注塑的时候也容易出现质量问题。另外中部镂空的位置不要设计得过大，否则会破坏整体的结构强度，镂空的边缘距离构件外边缘的最小距离要大于壁厚的2倍，保证边缘位置有足够的结构强度，不会因为轻微磕碰就出现断裂。
