全向移动GTF机器人麦克纳姆轮结构设计

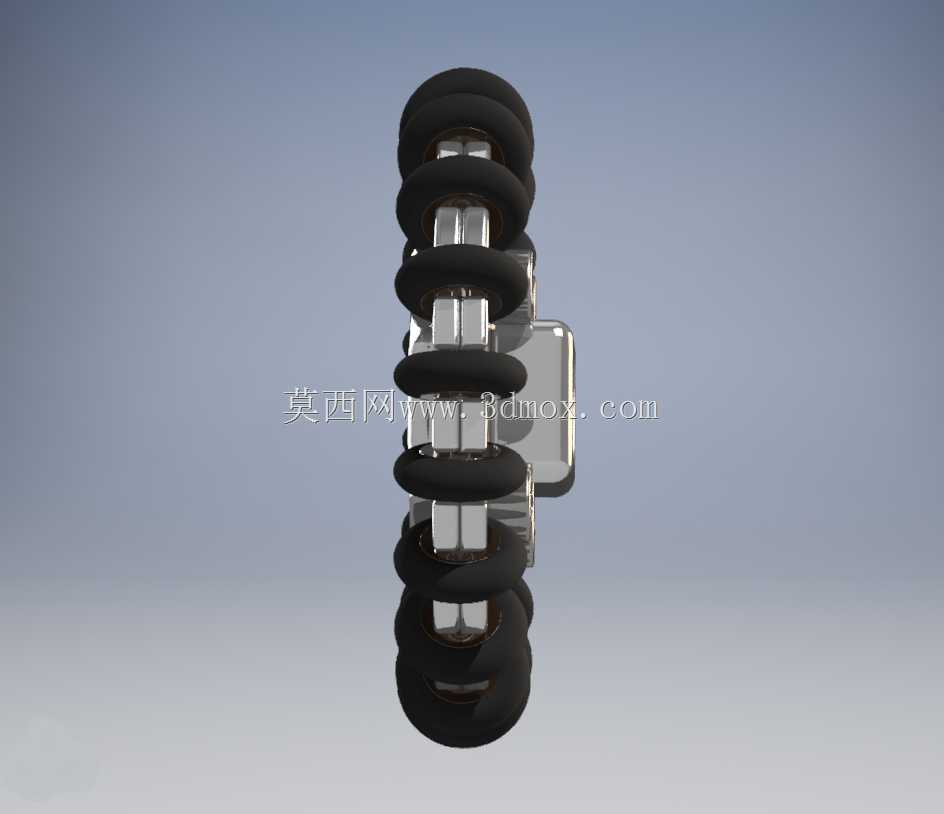

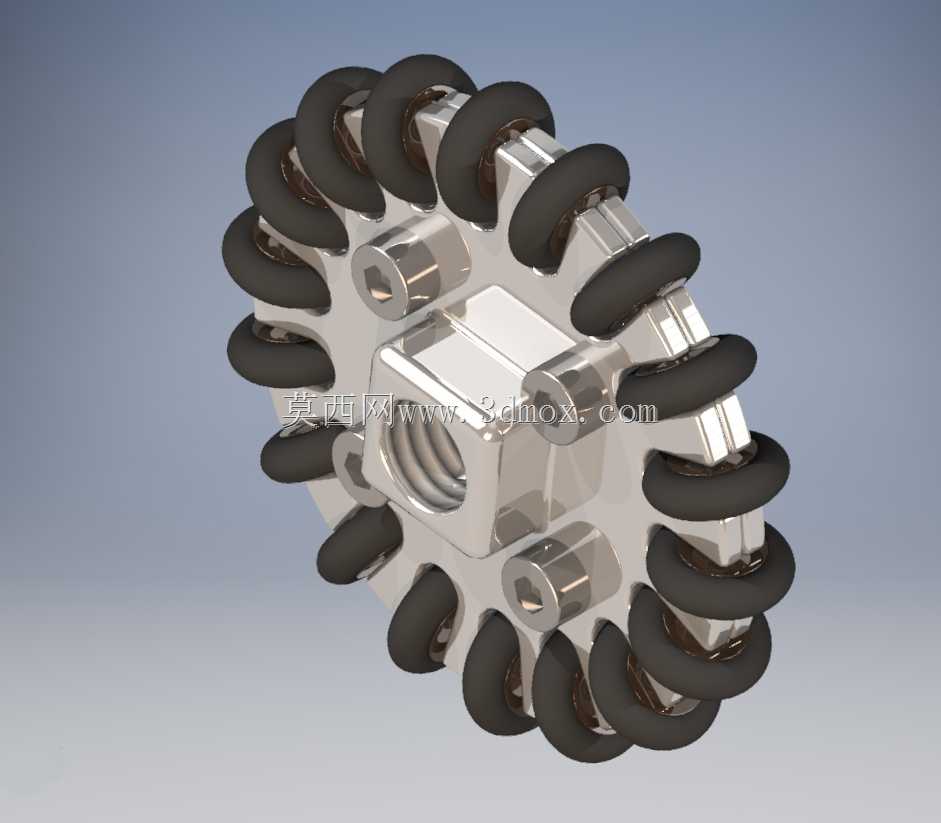

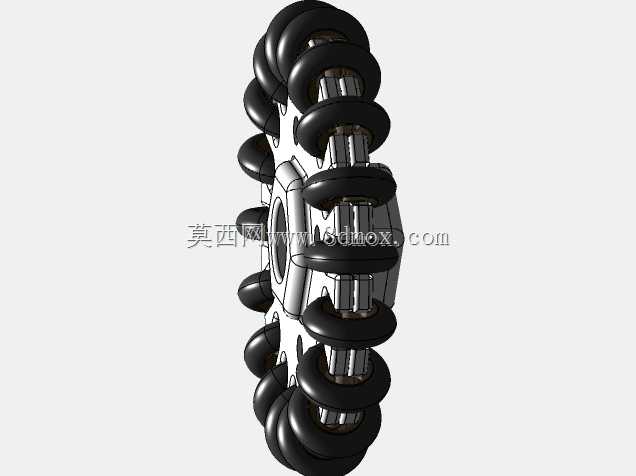

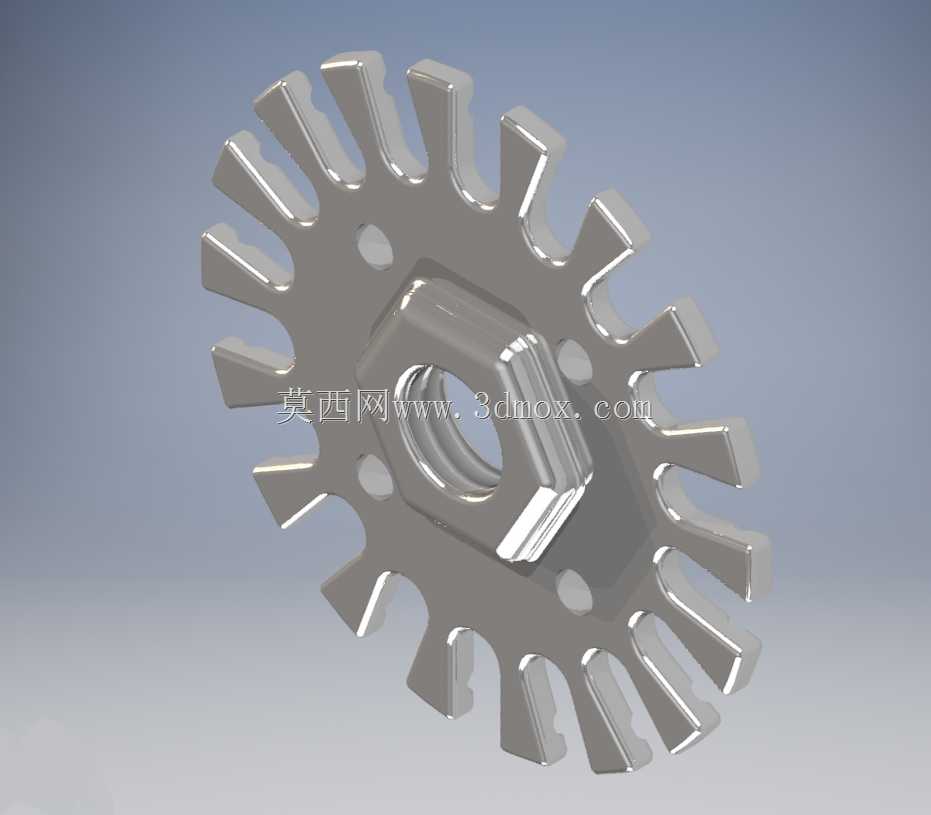

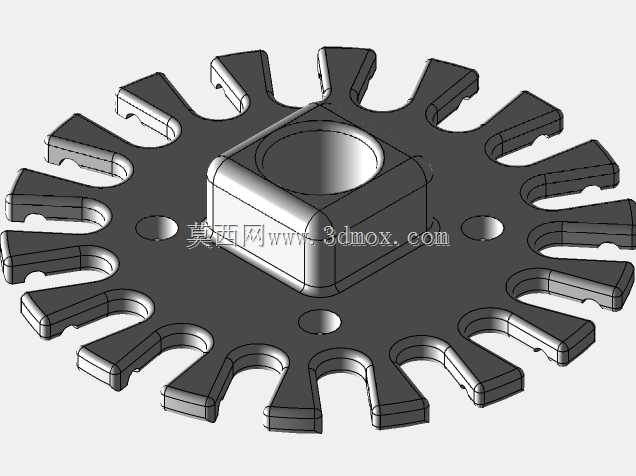

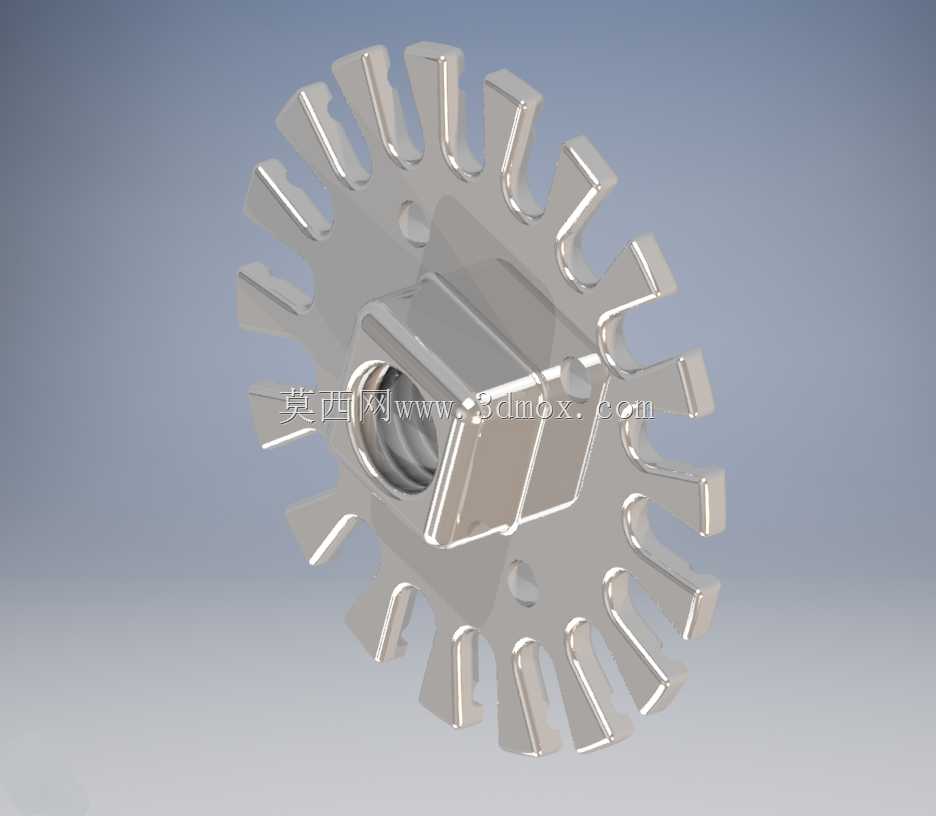

　　这款全向轮结构主要面向AGV移动机器人、仓储分拣机器人、教学实训机器人平台的行走机构选型场景，区别于传统差速驱动轮组，其核心优势是无需转向机构即可实现车体的横向平移、原地旋转、斜向行进等复杂运动轨迹，在窄通道仓储转运、密集工位物料配送、竞赛类机器人平台搭建场景中，能大幅压缩车体的转弯半径需求，提升空间利用率。从结构设计逻辑来看，轮体主体采用轮毂分瓣式加工思路，中心安装位设置了四方定位凸台与同轴通孔，可直接匹配市面主流的法兰输出轴、D型输出轴驱动模组，安装时无需额外加工转接法兰，定位凸台与驱动座的配合间隙控制在0.02mm以内，可有效避免高速行进时的轮体偏摆问题。轮缘周向均匀排布12个独立小滚轮，

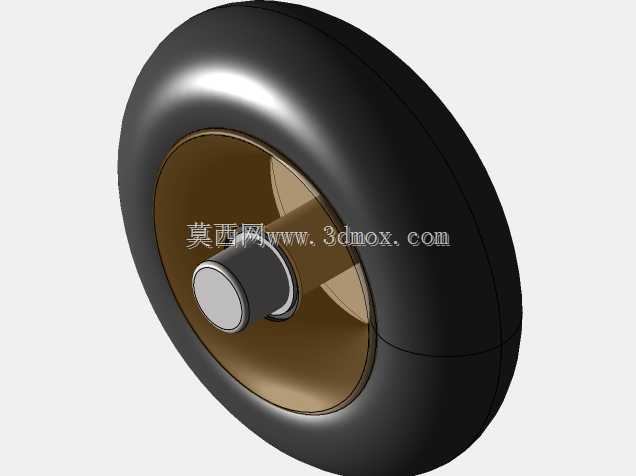

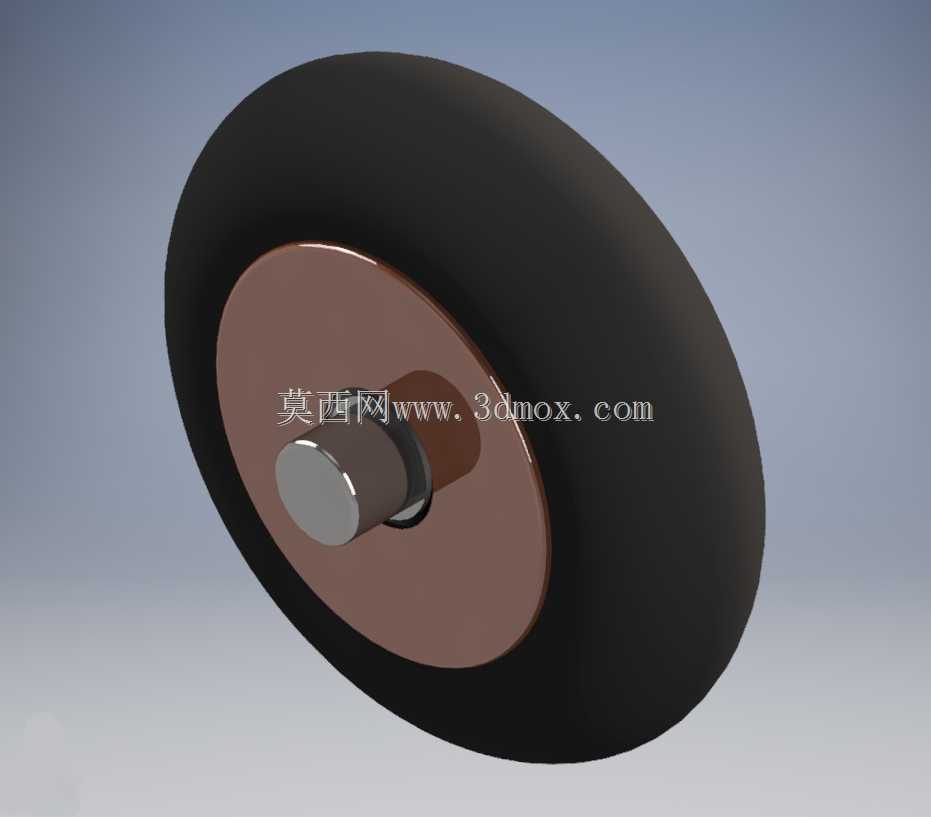

　　每个滚轮的轴线与主轮轴线呈45度夹角排布，滚轮外圈采用高弹性耐磨橡胶材质，内圈搭配自润滑衬套与固定销轴，销轴与轮毂安装孔采用过盈配合压装，既保证滚轮转动的顺滑度，又能避免长期运行后销轴松脱的问题。在安装边界设计上，轮体总厚度控制在适配100mm间距双轮组布局的范围内，中心安装孔的沉台深度可覆盖常规驱动端的轴承座突出尺寸，轮体外缘的最大回转直径经过校核，在车体底盘离地间隙设置为15mm时，轮体转动过程中不会与底盘底板、侧边护板产生运动干涉。设计过程中针对轮体受力做了针对性优化，轮毂主体采用等强度结构设计，安装位周边做了加厚处理，辐条区域在保证结构刚度的前提下做了减重槽设计，单个轮体的额定静载荷可覆盖20kg级移动机器人的承重需求，

　　滚轮的橡胶外圈邵氏硬度设置为65A，既能在环氧地坪、水磨石地面、平整水泥地面上保持足够的摩擦力，又能吸收地面微小凸起带来的振动，降低车体运行时的噪音。在实际应用场景中，这类全向轮通常以四个为一组搭配使用，通过四个轮子的正反转差速控制，即可实现全向移动功能，相比舵轮转向方案，整体结构更简单，控制逻辑更易实现，维护成本更低。设计时还考虑了易损件更换的便利性，单个滚轮的固定销轴采用可拆式结构，当滚轮橡胶磨损后，无需拆解整个轮体，仅需打出对应销轴即可更换单个滚轮，大幅降低后期维护的时间成本。轮体的所有金属加工件边缘都做了R1倒角处理，避免装配过程中划伤操作人员，也能减少应力集中导致的部件开裂问题。滚轮的轮廓采用鼓形设计，

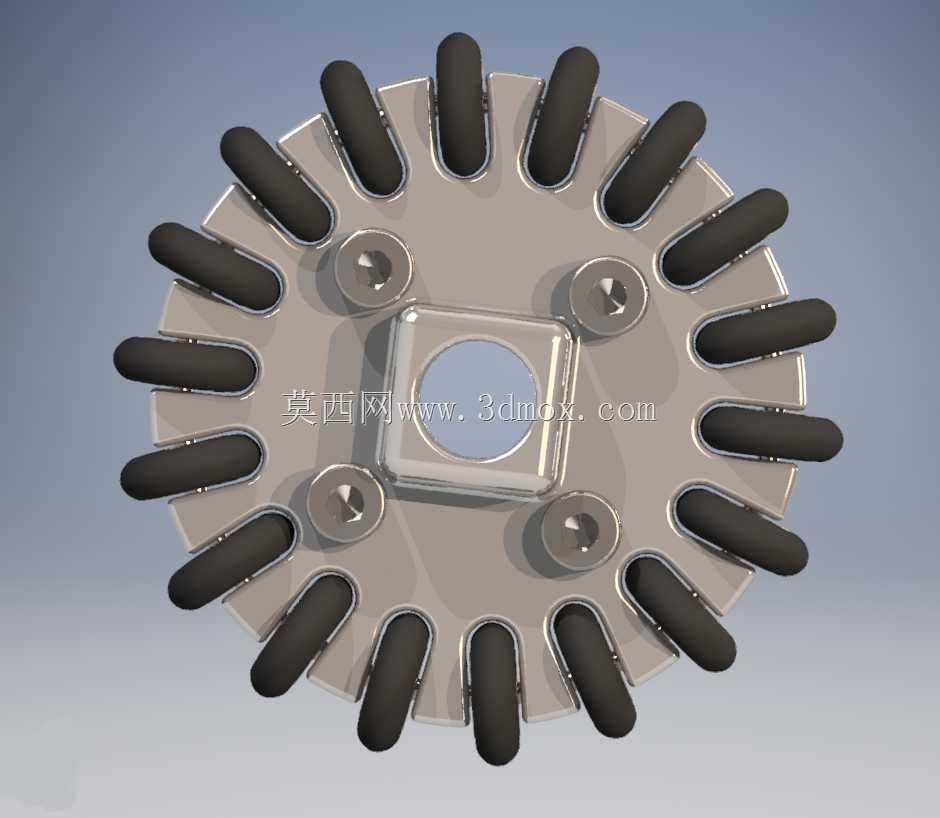

　　与地面的接触区域为窄条状，既能保证接触摩擦力足够，又能减少滚轮转动时的滚动阻力，在相同驱动电机功率下，可提升车体的续航表现。针对不同的安装需求，中心安装孔周边预留了四个对称的螺纹孔，可适配不同孔距的驱动安装板，无需重新打孔攻丝，提升了部件的通用适配性。
