羽毛球自动发球训练设备结构设计

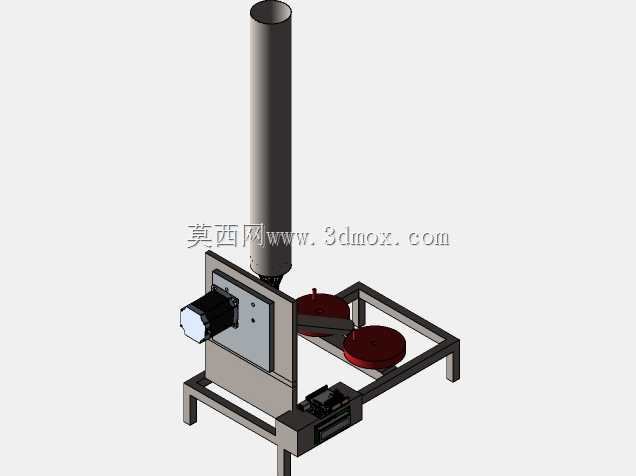

　　这套羽毛球发球设备的结构设计，核心面向日常羽毛球训练场景，可替代人工完成多频次、多角度的羽毛球发球动作，适配个人技术打磨、球馆日常陪练、青少年羽毛球基础教学等多种使用场景，解决传统人工喂球频率不稳定、角度单一、陪练人员体力消耗大的实际痛点。从整体结构布局来看，设备采用方管焊接式机架作为承载基础，机架底部预留了充足的安装固定孔位，可直接固定在地面或者配套移动底座上，整体安装边界控制在长800mm、宽500mm、高1100mm范围内，不会占用过多训练场地空间，机架支脚高度可做10mm范围内的微调，能够适配不平整的室内运动场地地面，避免设备运行过程中出现晃动偏移。设备上部设置了锥桶式储料仓，储料仓下部衔接拨叉式分料机构，

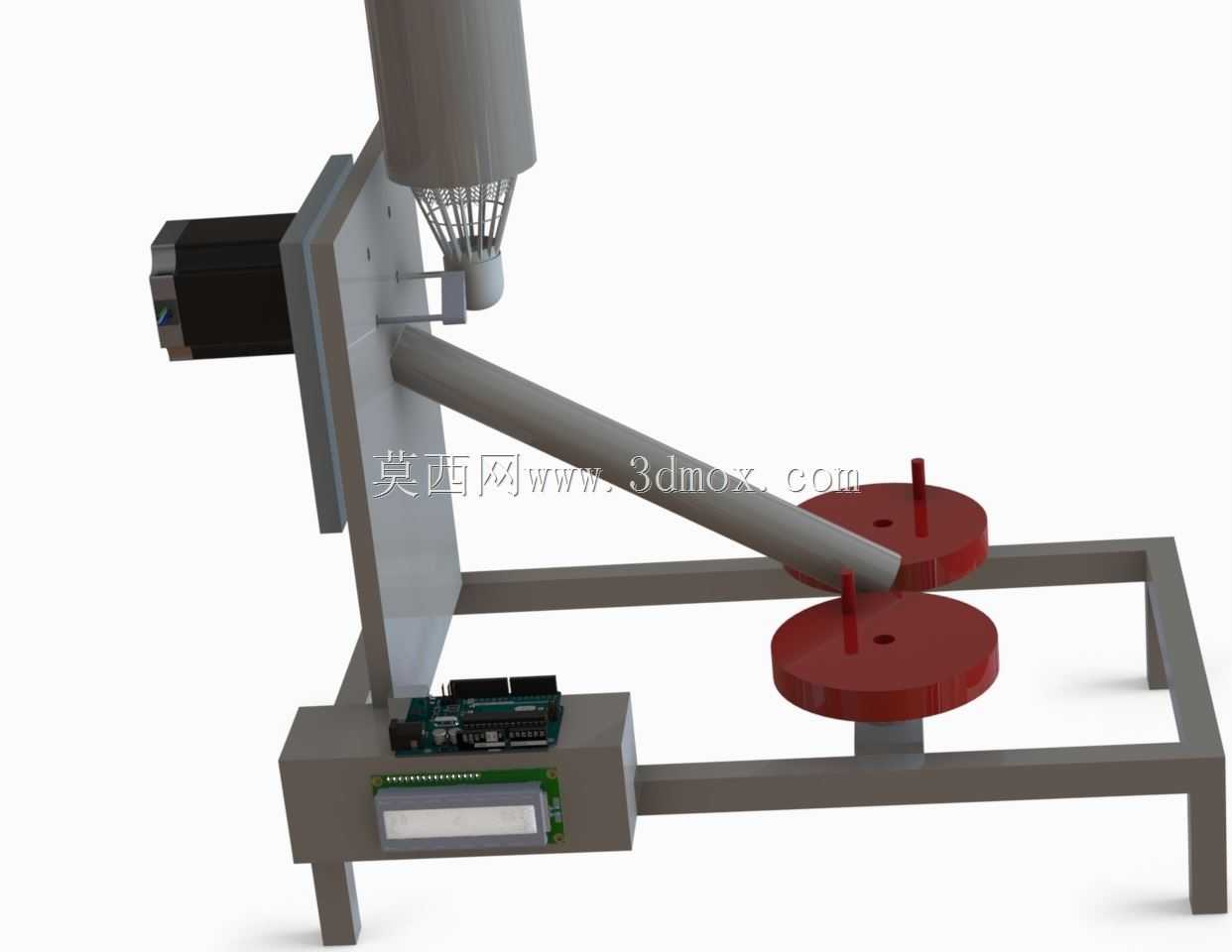

　　可实现羽毛球的单颗有序下落，避免多球同时卡滞在送料通道内，分料机构的拨叉间隙经过反复校核，刚好匹配标准羽毛球的头部直径，送料过程中不会出现球体挤压变形、羽毛弯折的问题，能够保证每一颗送出的羽毛球姿态稳定，为后续发球动作提供可靠的来料基础。发球执行部分采用双摩擦轮对射结构，两个红色摩擦轮分别安装在独立的转轴上，转轴通过同步带与驱动电机连接，摩擦轮的间距可通过侧边的调节螺栓进行微调，能够适配不同品牌、不同羽毛材质的羽毛球，通过调整两个摩擦轮的转速差，还可以实现不同旋转特性的发球效果，比如平快球、高远球、网前小球等不同球路的切换，满足不同训练科目的需求。设备的角度调节机构设置在发球通道与机架的连接位置，采用铰接式锁紧结构，

　　可在水平方向±30度、垂直方向-10度到45度范围内调整发球角度，调整完成后通过蝶形螺母锁紧即可，不需要额外工具，教练或者使用者可以根据训练需求快速切换发球角度，模拟实战中不同来球的落点位置。控制模块集成安装在机架下部的电控安装盒内，安装盒预留了显示屏与按键的操作窗口，可直接在设备端设置发球频率、发球力度、出球角度循环模式等参数，电控模块的安装位置做了下沉式设计，避免训练过程中被羽毛球撞击损坏，同时接线全部走机架方管的内部空腔，不会出现明线外露被剐蹭的问题，提升设备使用的安全性。在设计过程中，所有运动部件的转动位置都做了安全防护考量，摩擦轮、同步带等外露运动部件的边缘都预留了足够的安全距离，

　　不会在设备运行过程中卷入异物或者碰伤使用者，储料仓的容量设计为单次可容纳30颗标准羽毛球，能够满足连续10分钟左右的训练需求，不需要频繁补料。整套结构的受力经过校核，机架的方管壁厚选用2mm的冷轧方管，焊接后做去应力处理，长时间运行不会出现结构变形，发球通道采用轻质铝合金管材制作，在保证结构强度的同时降低整体设备重量，方便设备的搬运与位置调整。摩擦轮的材质选用邵氏硬度60度的聚氨酯材质，既有足够的摩擦力带动羽毛球加速，又不会过度磨损羽毛球的羽毛部分，延长训练用球的使用寿命。设备的整体重心经过配平计算，重心落在机架底部支撑面的中心位置，即使在最大发球角度、最高发球频率下运行，也不会出现设备倾翻的风险，所有连接螺栓都采用防松设计，避免长时间振动导致螺栓松动脱落，降低日常维护的频次。
