桌面拾音麦克风注塑外壳结构设计

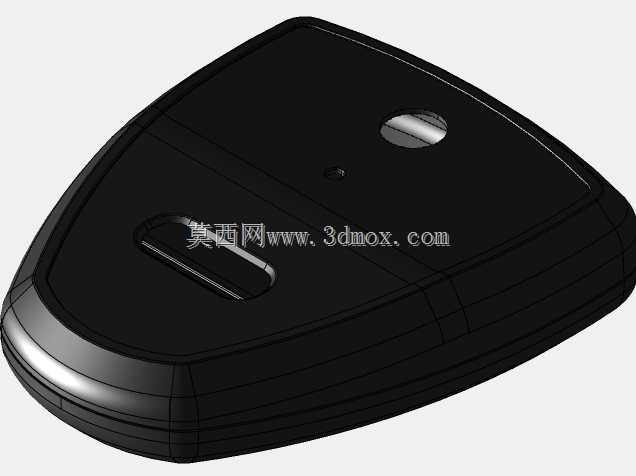

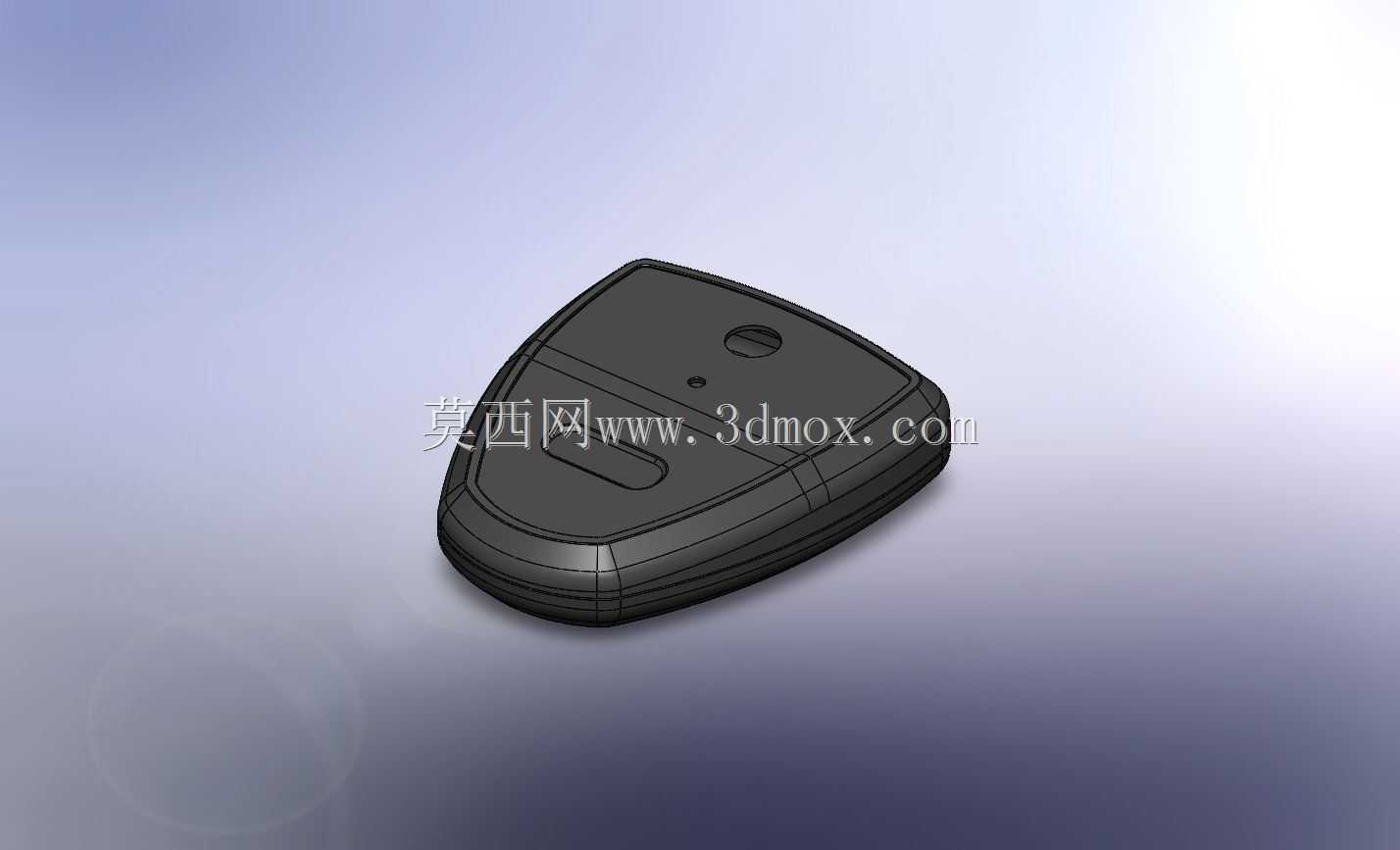

　　日常办公场景里的桌面会议、公共广播点位的桌面拾音单元，核心防护部件就是这类适配驻极体拾音咪头的塑料外壳，它直接决定了拾音单元的安装适配性、日常使用的抗磕碰能力，以及桌面摆放的操作便捷性。做这类壳体结构设计的时候，首先要锚定实际使用的边界条件：办公桌面的常规摆放高度在700-760mm区间，外壳底部需要做0.8-1.2mm深度的内凹防滑胶圈安装位，避免日常擦拭桌面、调整拾音角度时壳体出现滑移，同时底部要预留直径3mm的走线孔位，适配常规两芯屏蔽音频线的穿出，孔位边缘做R0.5的圆角过渡，避免长期使用过程中线材绝缘层被壳体锐边割破出现信号干扰。从功能特性来看，这类壳体采用上下壳扣合加超声焊接的装配逻辑，上壳顶面预留的两个不同直径孔位，

　　分别对应拾音咪头的拾音开孔和状态指示灯的透光位，拾音开孔处做内凹0.3mm的防尘网粘贴台阶，台阶宽度控制在1.5mm，刚好适配常规120目尼龙防尘网的粘贴固定，不会出现溢胶遮挡拾音通道的问题；指示灯位做1mm壁厚的半透光区域，不需要额外加装导光柱，就能让内部PCB板上的贴片LED灯光均匀透出，减少装配零件数量，降低整体装配工时。设计思路上没有采用复杂的曲面造型，整体轮廓做类三角形的流线过渡，边缘全部做R2以上的圆角处理，一方面是注塑生产时能够减少尖角处的应力集中，降低注塑件冷却过程中出现翘曲、缩痕的概率，另一方面日常使用时不会因为锐边磕碰造成使用者手部划伤，适配办公场景的安全使用要求。壳体的壁厚控制在均匀2mm，上下壳的扣合位做0.

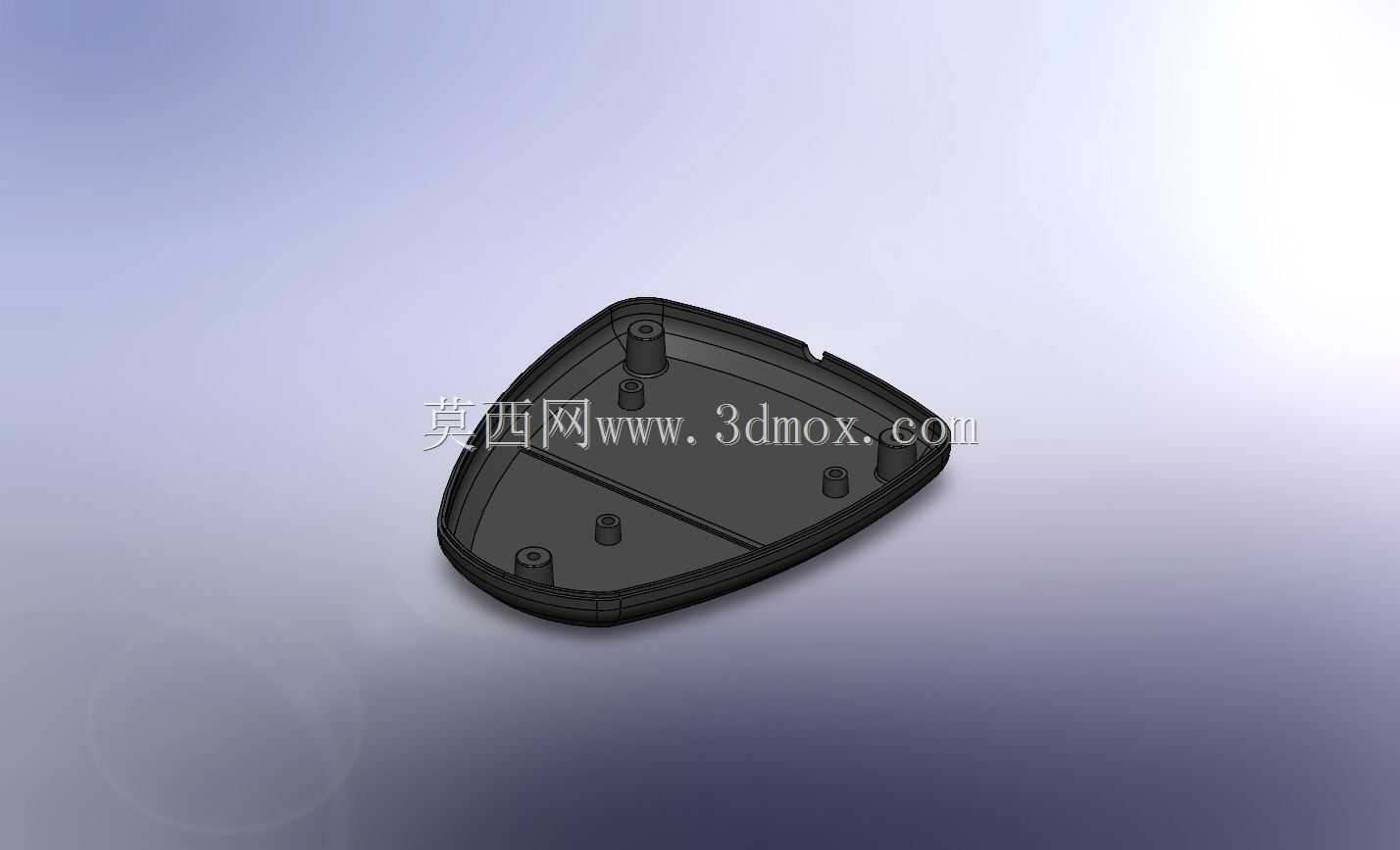

　　2mm的过盈配合量，超声线采用三角形截面，高度0.3mm，能够保证超声焊接后壳体接缝均匀，没有明显溢胶，同时满足IP30的防护等级要求，日常桌面泼溅的少量水渍、空气中的浮尘不会进入壳体内部影响拾音电路的正常工作。安装边界方面，壳体内部的螺柱高度统一为6mm，对应M2的自攻螺丝安装位，螺柱根部做R0.3的加强筋连接壳体内壁，避免螺丝锁附时螺柱出现开裂，内部腔体预留的空间刚好适配直径14mm的常规驻极体咪头、30*20mm的小型拾音处理PCB板，不需要额外增加定位结构，PCB板可以直接通过壳体内壁的定位筋卡接固定，减少螺丝使用量。实际应用中，这类外壳不仅可以用于普通办公桌面的会议麦克风，也可以适配公共广播系统里的服务窗口拾音单元、

　　校园广播的桌面呼叫点位，壳体表面采用细晒纹处理，不容易残留指纹和日常使用的划痕，长期使用也能保持外观整洁；壳体的整体重量控制在18g左右，搭配底部的防滑胶圈，摆放稳定性足够，即使不小心被手臂扫到，也不会轻易从桌面滑落造成内部元器件损坏。在结构校核阶段，需要重点验证上下壳扣合后的接缝错位量控制在0.1mm以内，拾音开孔的中心和内部咪头安装位的同轴度偏差不超过0.2mm，避免因为开孔偏移影响拾音的指向性，这类桌面拾音设备的拾音指向性要求为心形指向，外壳的开孔位置不能对拾音角度造成遮挡，所以上壳的拾音开孔周边3mm范围内不能有高出壳体表面的结构，保证120度的拾音角度范围内没有结构遮挡。另外壳体侧面不需要额外设计按键开孔，因为这类固定安装的桌面麦克风一般采用线控或者主机端控制的方式，减少壳体上的开孔数量能够进一步提升壳体的防护能力，同时降低注塑生产时的模具复杂度，减少模具抽芯结构，提升注塑生产的良率。
