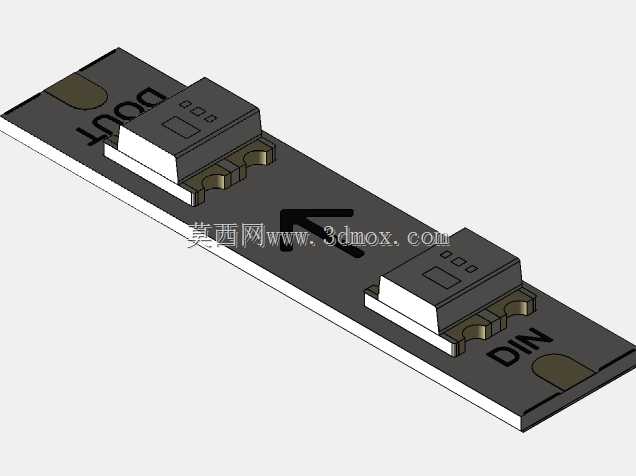

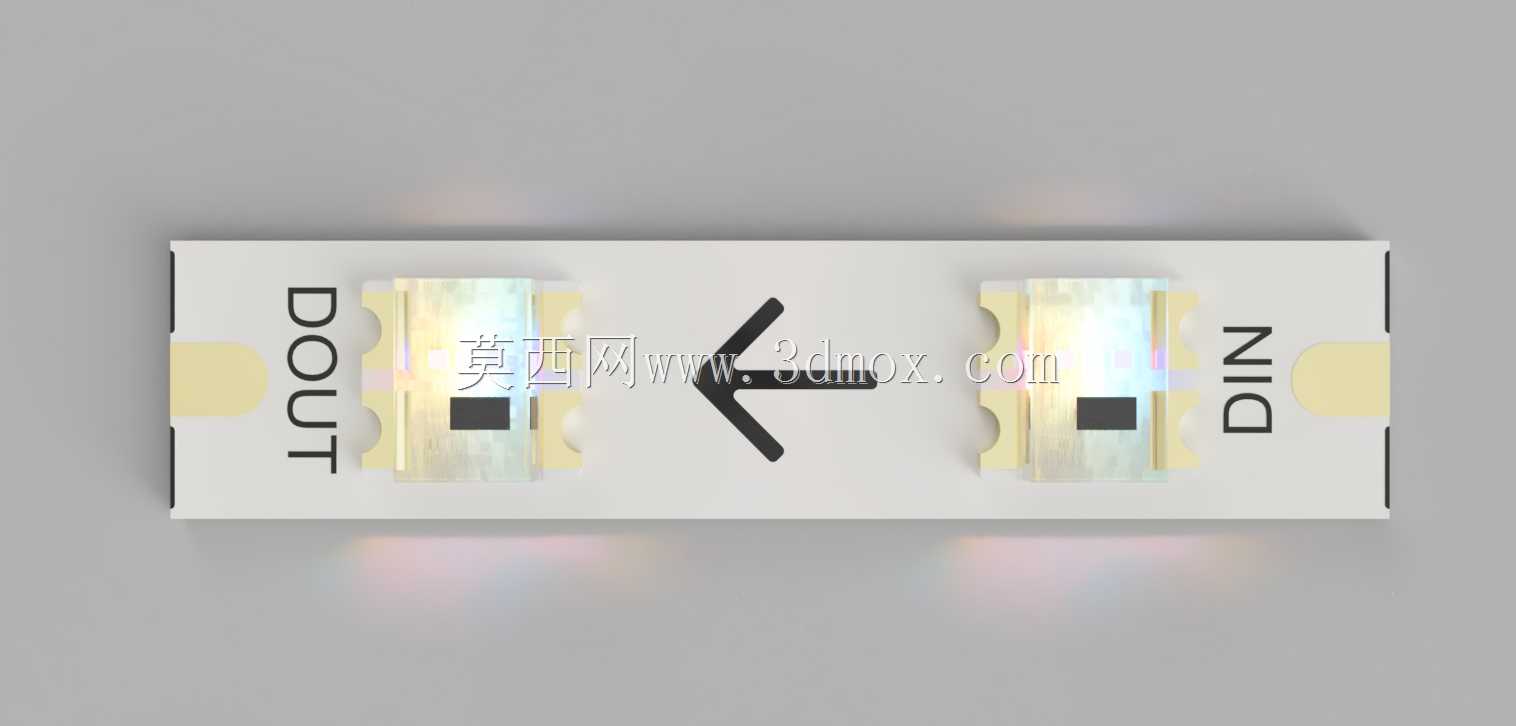

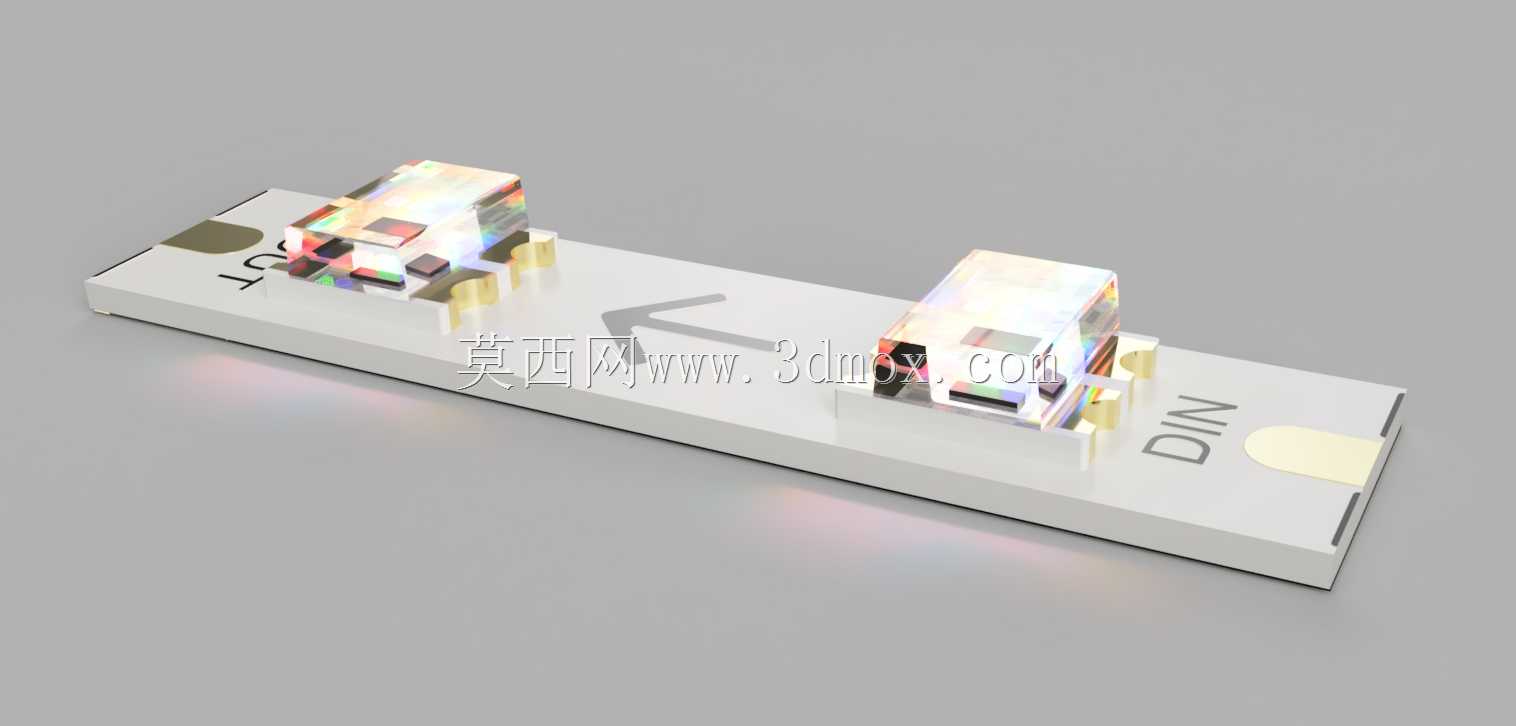

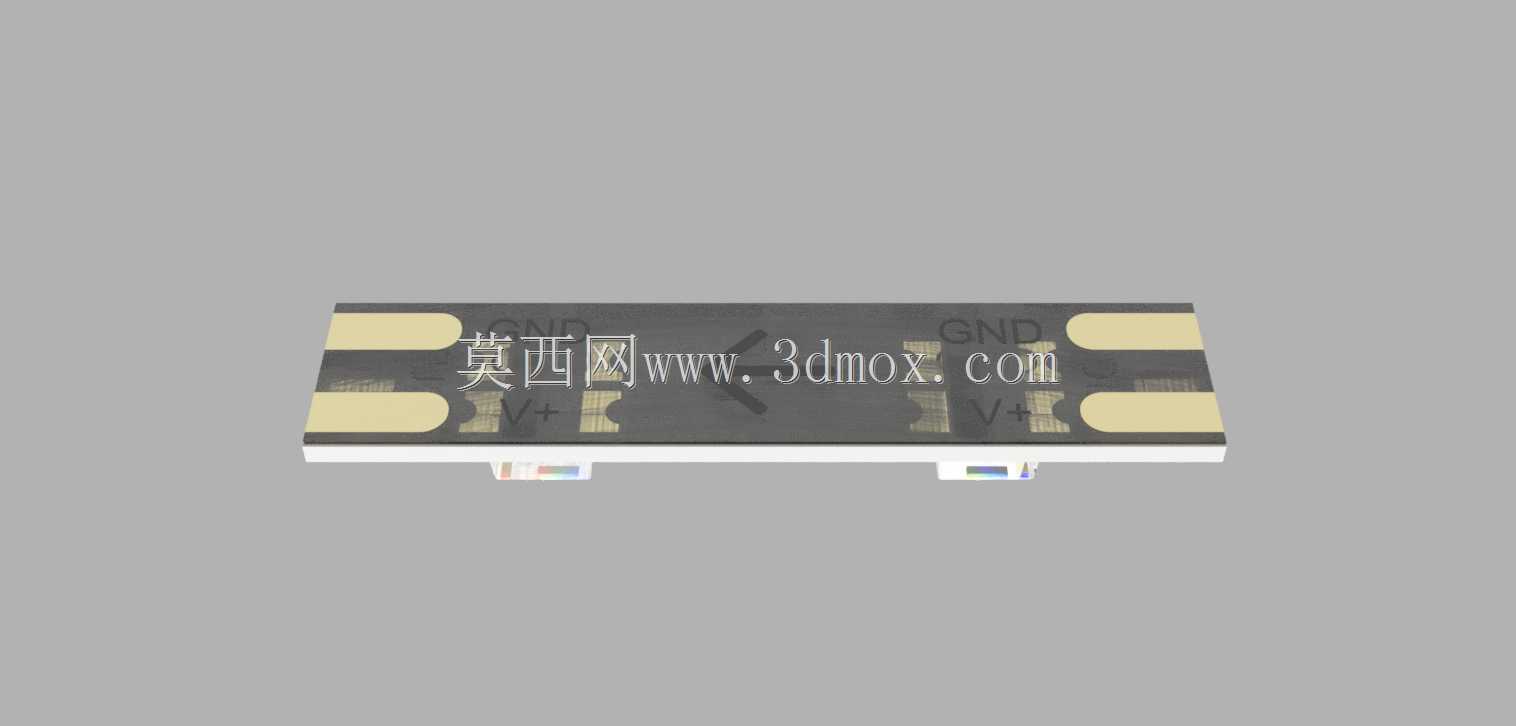

超窄3mm间距WS2812B柔性RGB灯带条段

　　在小型化智能设备、可穿戴电子、精密仪器仪表的状态指示与氛围照明场景中，常规宽度的RGB灯带往往受限于安装空间无法适配，这类超窄规格的可寻址LED条段，正是为填补狭小空间内的分布式灯光布置需求而设计。单段条带采用柔性基材制作，本体宽度仅3mm，能够贴合曲率半径极小的安装曲面，比如穿戴设备的弧形边框、小型仪表的环形指示区、微型机器人的轮廓标识位，都可以通过多段拼接实现连续的灯光效果。

　　从功能特性来看，该条段搭载的WS2812B灯珠为内置控制IC的可寻址RGB发光单元，单颗灯珠即可独立实现256级亮度调节与全彩显示，无需额外外接控制电路，仅通过单总线信号即可完成整条灯带的信号传输，大幅简化了布线难度。条段上两颗2020封装SMD灯珠的中心间距为6.25mm，单段条段的有效长度为12.5mm，按照该规格折算每米长度可排布160颗灯珠，能够实现极高密度的灯光显示效果，无论是做流水跑马、渐变呼吸还是像素级的图案显示，都能保证画面的细腻度，不会出现明显的颗粒感。

　　设计过程中首先要考虑的是柔性基材的选型，需要兼顾弯折耐久性与电路导通可靠性，基材表面的铜箔走线需要匹配灯珠的焊盘尺寸，同时预留信号输入与输出的焊盘位置，条段端部标注的DIN标识为信号输入端，安装时需要对应控制板的信号输出引脚，避免信号反向导致灯珠无法点亮。焊盘位置做了沉金处理，既可以支持SMT回流焊批量焊接，也能满足手工焊接的需求，适配小批量样机制作与大规模量产的不同工艺要求。

　　安装边界方面，单段条段的厚度仅为灯珠本体高度加基材厚度，整体厚度不超过1.2mm，安装时不需要预留过大的避让空间，即使是内部空间局促的小型数码产品、精密传感器模组，也能找到合适的安装位置。条段背面可适配双面背胶或者超薄导热胶固定，在需要长时间点亮的场景下，导热胶可以将灯珠工作产生的热量传导至安装壳体，避免灯珠光衰过快，延长使用寿命。

　　在实际工程应用中，这类条段常被用于小型工业设备的故障状态指示，不同颜色对应设备的运行、待机、故障等不同状态，相比传统的单色指示灯，全彩可寻址的设计可以用单条灯带实现多状态指示，减少面板上的开孔数量，简化设备面板的结构设计。也可用于消费电子的氛围灯光，比如机械键盘的按键背光、便携音箱的环形灯效、智能手表的装饰灯带，凭借超窄的尺寸优势，可以在不增加产品整体体积的前提下加入灯光交互功能。建模过程中需要准确还原灯珠的光学结构与焊盘位置，确保结构设计时的装配干涉检查准确，灯珠表面的透镜弧度需要按照实际规格绘制，避免后续做光效仿真时出现偏差，柔性基材的弯折参数也需要在模型中做可变形设置，方便设计人员模拟不同安装曲面下的条段形态，验证布线与固定方案的可行性。
