机床用带孔偏心连接块结构设计

　　这类带孔偏心连接块，在普通车床的进给机构、夹具定位组件里应用十分广泛，尤其是CA6140这类通用卧式车床的溜板箱辅助定位、小型工装的快换连接环节，经常能看到同结构零件的身影。从实际使用场景来看，这类零件主要承担两个核心作用：一是作为偏心锁紧组件的动作执行件，通过圆柱段的回转实现对相邻滑动部件的顶紧或释放，二是作为铰接支点，承接上方带孔耳座的销轴连接，实现小范围的角度摆动调整。

　　从结构设计逻辑来看，整个零件采用一体化铣削成型的思路，主体下半段是直径统一的圆柱基座，这个圆柱段的外径需要和安装位的衬套内径做基孔制间隙配合，配合公差选H7/g6即可满足日常频繁转动的需求，安装时圆柱段插入设备基座的对应安装孔内，轴向靠轴肩或者孔用挡圈实现限位，避免工作过程中出现轴向窜动。上半段的带孔凸台和下半段圆柱存在固定偏心距，这个偏心距的尺寸直接决定了锁紧行程的大小，设计时需要根据实际需要的顶紧行程反推偏心距数值，通常这类小型锁紧块的偏心距控制在3-5mm区间，既能保证足够的顶紧力，又不会因为偏心过大导致操作力矩过大。凸台上的通孔是销轴安装位，孔的内壁需要做Ra1.6以下的粗糙度处理，减少销轴转动时的磨损，孔口位置做0.5mm的45度倒角，方便销轴装配时的导入，也能去除加工毛刺避免应力集中。

　　零件侧面的斜向凸台是操作施力位，实际使用时可以在这个凸台上加装操作手柄，或者和气动推杆的端头连接，实现自动锁紧动作，凸台的倾斜角度是按照操作力矩最优的方向设计的，保证施力时力臂最长，操作最省力。凸台上开的窄槽是限位槽，装配时可以和基座上的定位销配合，限制整个零件的转动角度范围，避免转动过位导致锁紧失效，槽的宽度按照定位销的直径做0.2mm的间隙配合，槽的两端做圆弧过渡，减少应力集中点，提升零件反复动作的疲劳寿命。

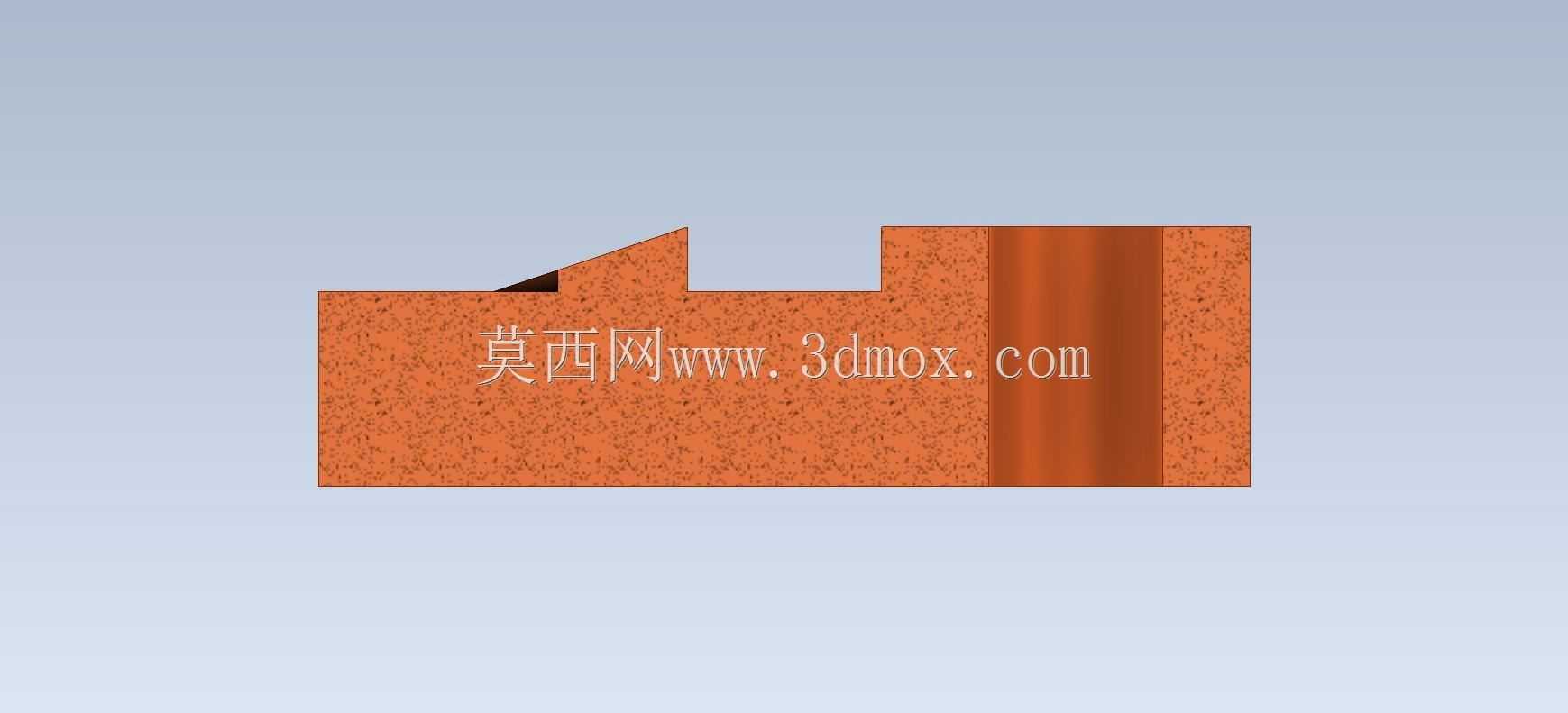

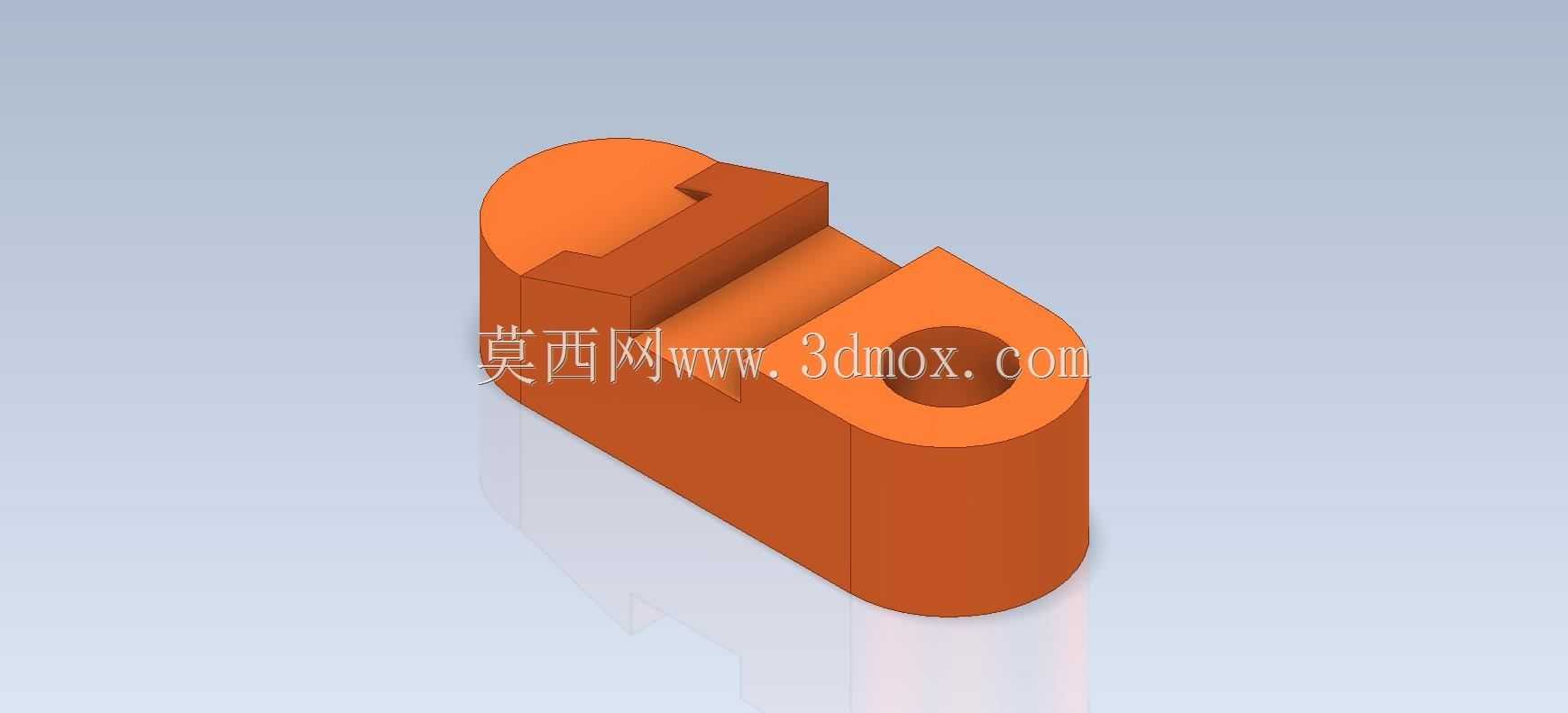

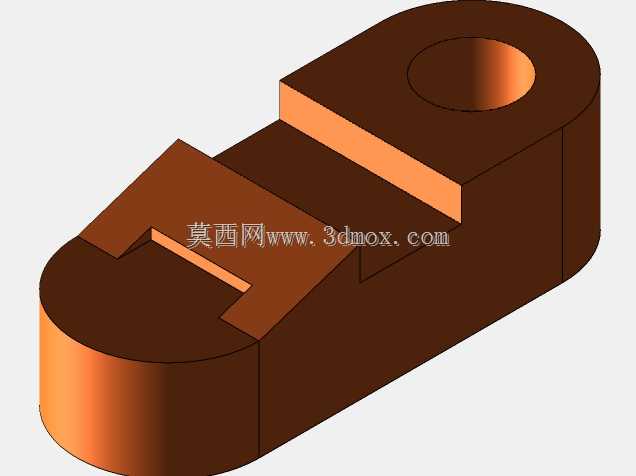

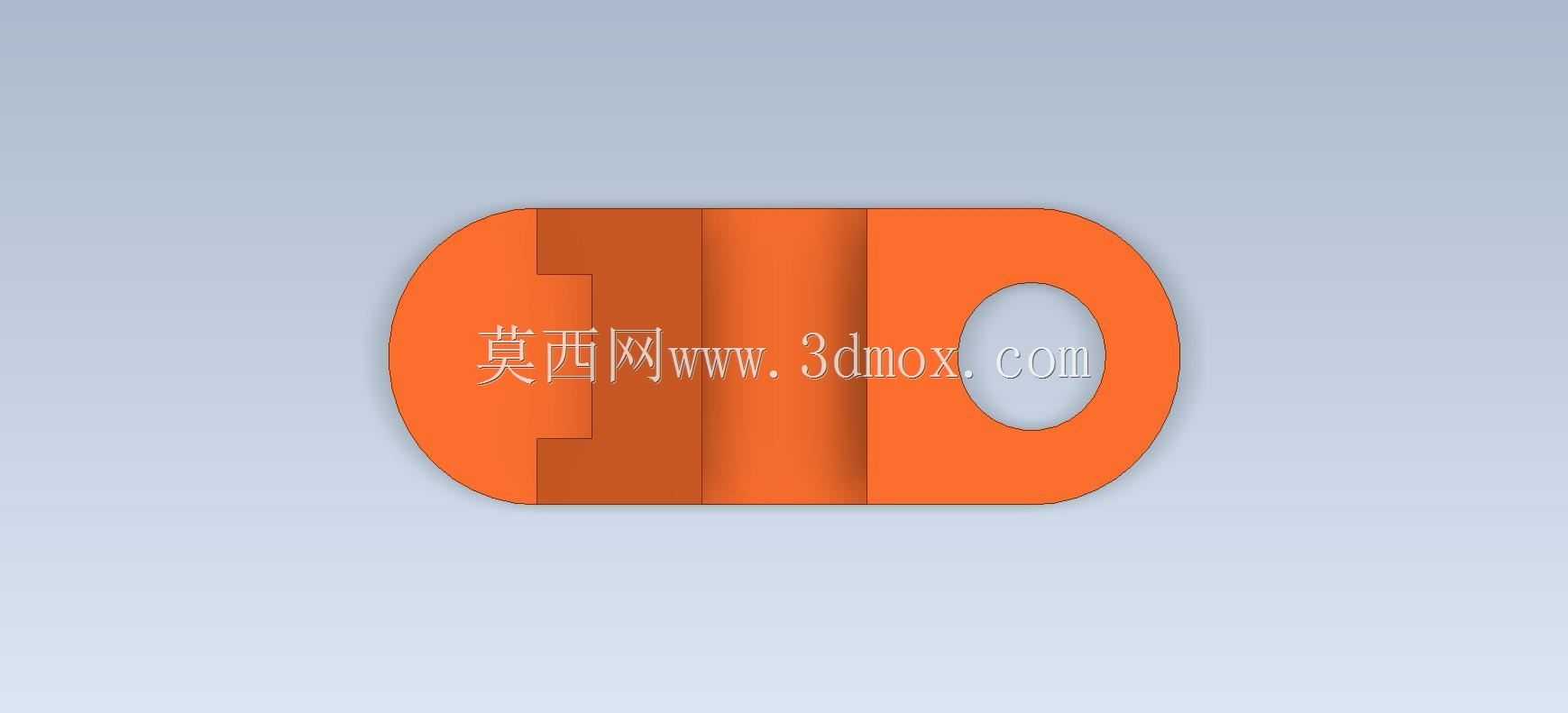

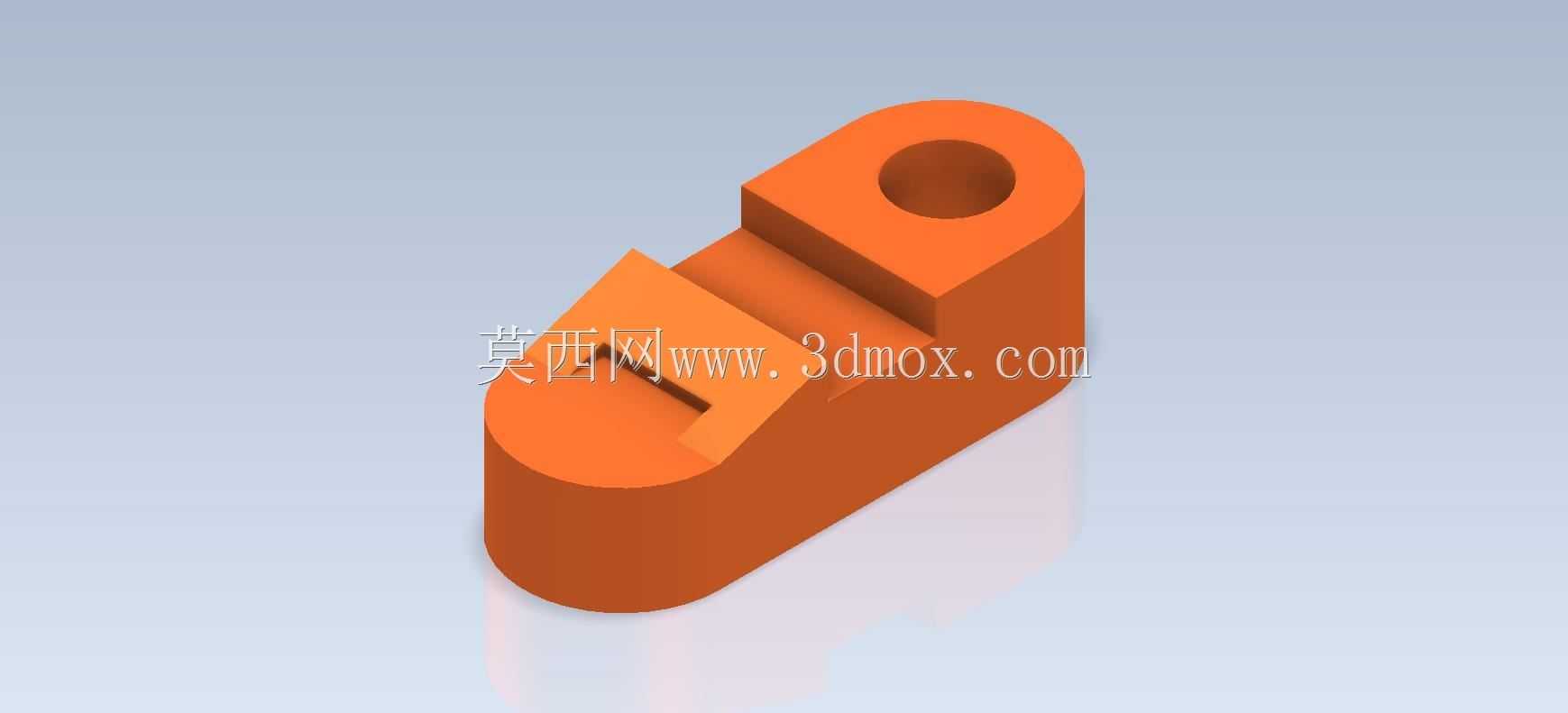

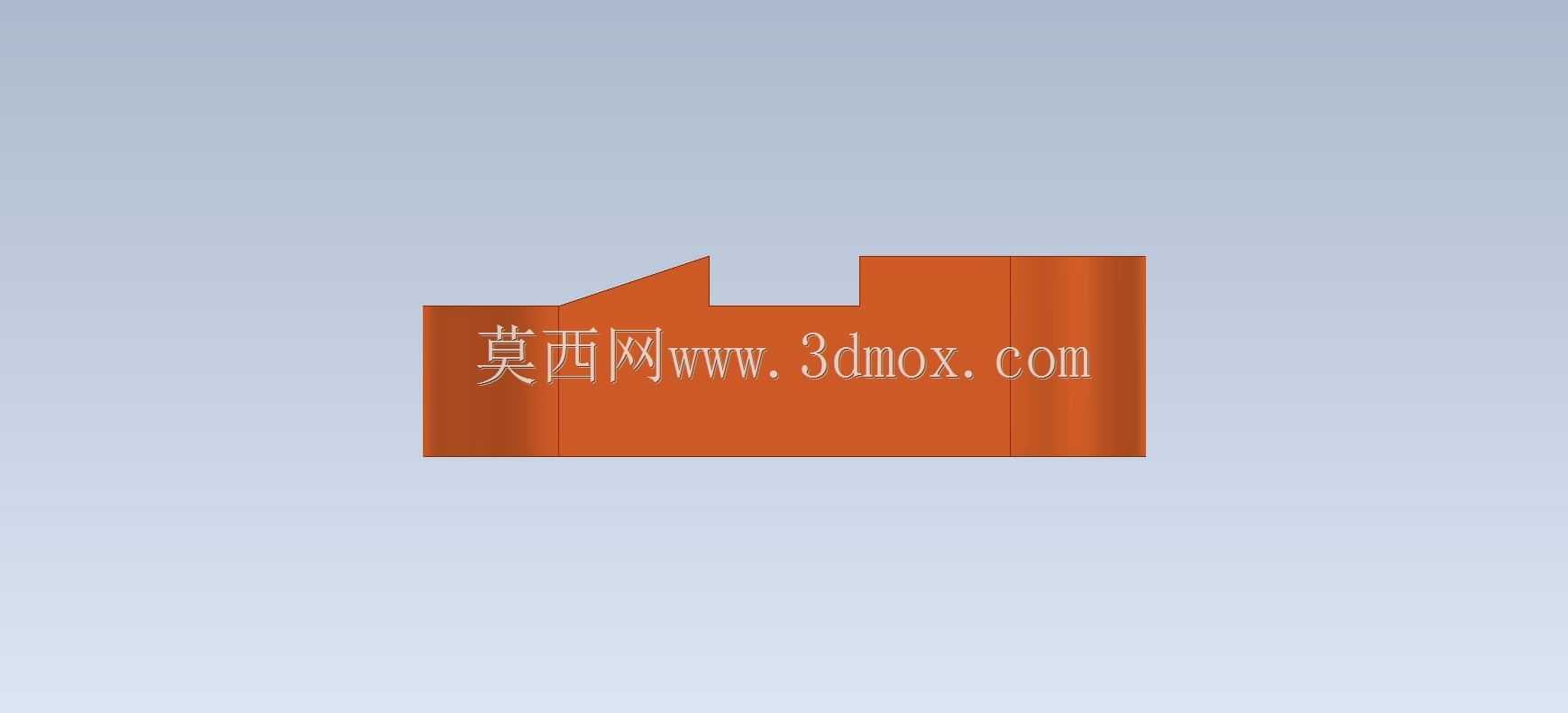

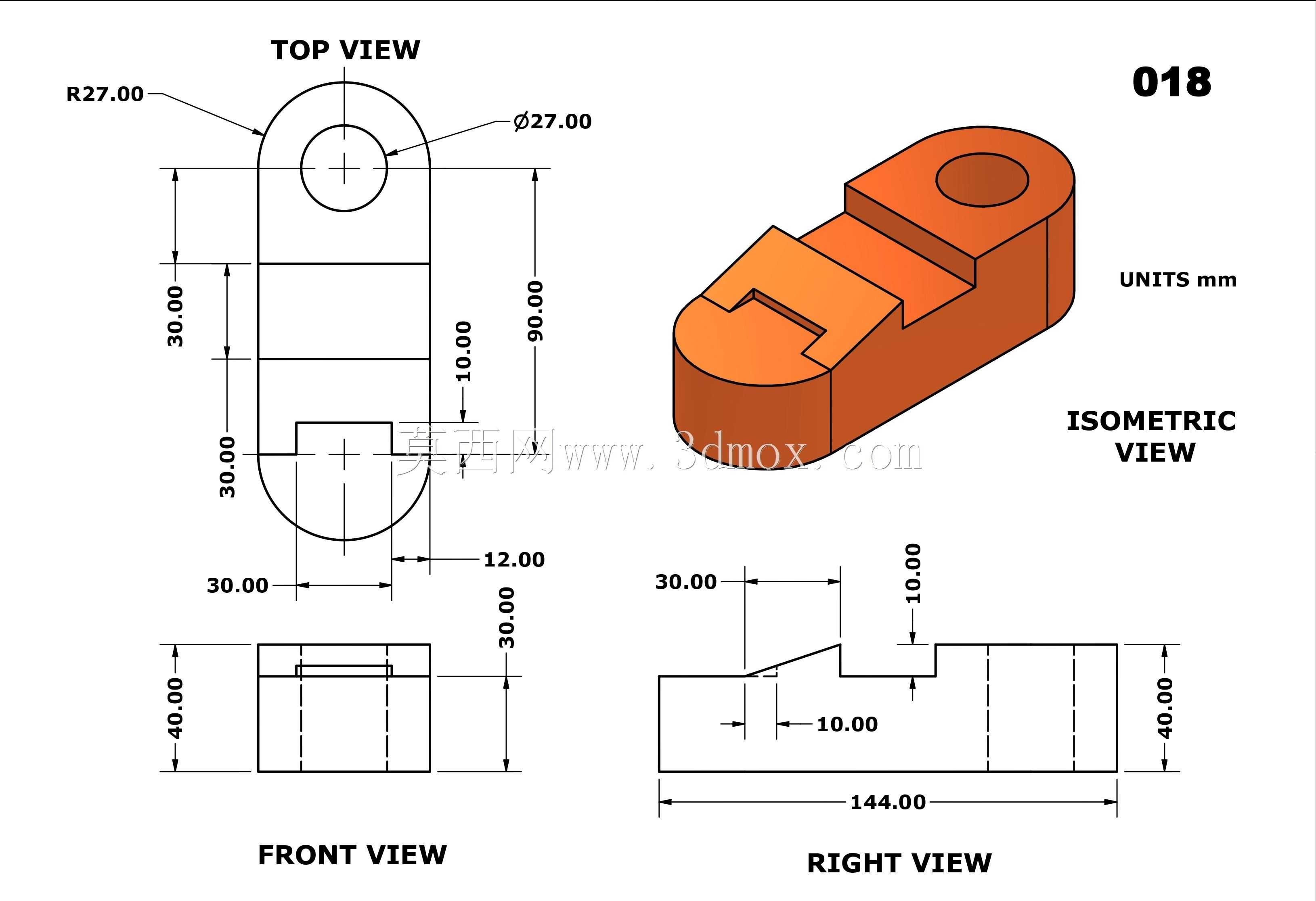

　　从建模思路上来说，绘制这个零件的时候可以先从下半段的圆柱特征开始，先拉伸圆柱主体，再在上端面偏移偏心距的位置绘制凸台的截面轮廓，拉伸得到带孔凸台的基体，之后拉伸切除出凸台的中心通孔。侧面的斜向凸台可以通过建立倾斜基准面的方式绘制截面，拉伸后和主体做合并，之后拉伸切除出凸台上的限位窄槽。最后对所有的锐边做0.2mm的圆角处理，尤其是两个特征交接的位置，避免热处理或者受力时出现开裂问题。

　　尺寸边界方面，这类小型连接块的整体高度通常控制在40-60mm区间，下半段圆柱直径在25-35mm，适配CA6140车床溜板侧面的标准安装孔位，不需要额外扩孔或者加装衬套就能直接替换原有零件。凸台的中心通孔直径通常选8-12mm，和通用的标准销轴尺寸匹配，降低备件采购成本。零件的材质一般选45号钢，表面做发黑处理提升防锈能力，受力接触面做高频淬火处理，硬度达到HRC40-45就能满足长期反复使用的耐磨需求，不需要做昂贵的渗碳或者氮化处理，控制加工成本的同时完全满足使用强度要求。

　　在实际装配调试的时候，需要注意偏心方向和锁紧动作方向的匹配，安装后先手动转动零件测试锁紧行程是否满足要求，确认顶紧后相邻部件没有窜动，释放时没有卡滞，再固定轴向限位件。如果是用于工装夹具的定位场景，可以根据实际的夹紧力需求，适当调整偏心距的大小，或者在圆柱基座和安装孔之间加装自润滑铜套，减少维护频率，延长零件的使用寿命。这类结构虽然简单，但是在机床的小部件锁紧、工装快换场景里实用性很强，建模过程中重点要保证偏心距的尺寸精度、各特征之间的位置公差，避免因为建模尺寸偏差导致装配后出现动作卡滞、锁紧力不足的问题。
