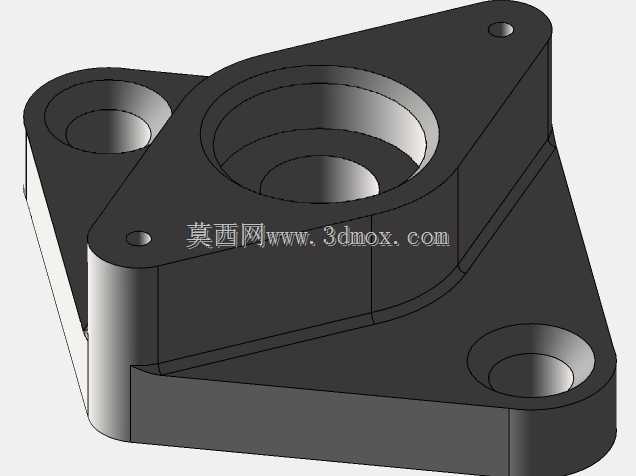

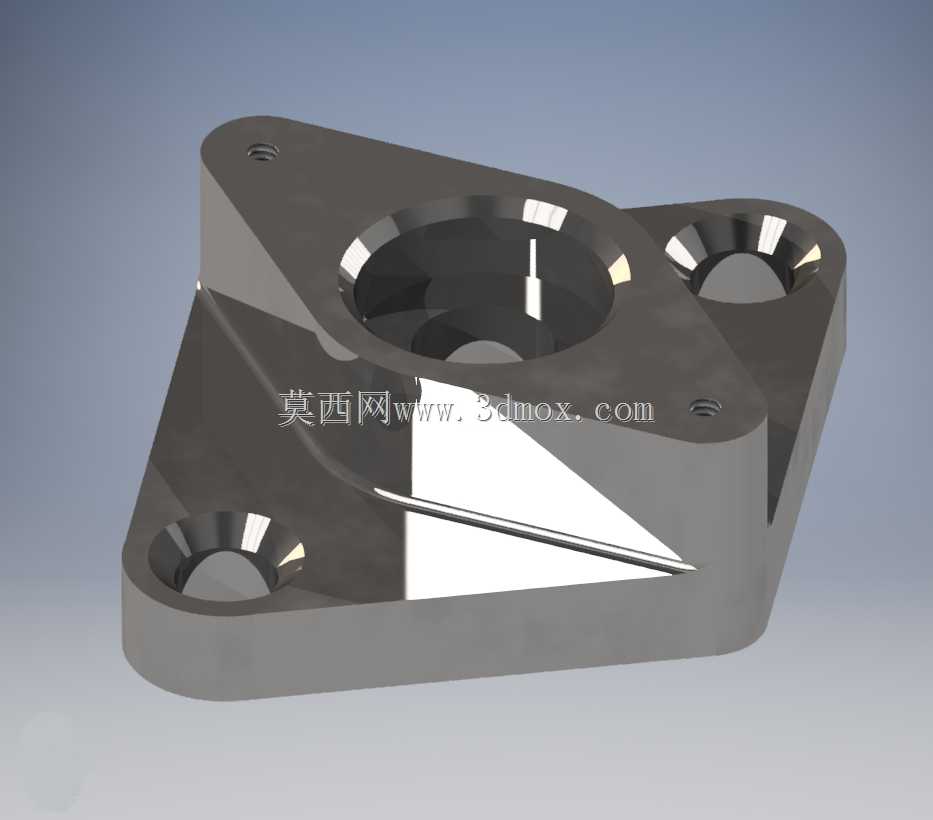

CA6140车床用三角法兰式密封端盖结构

　　在普通卧式车床的主轴箱、进给箱等箱体部件的装配环节，这类三角布局的密封端盖是承担腔体密封、轴端定位的核心小尺寸零件，尤其在CA6140这类经典普车的改造与备件替换场景中，该类零件的加工精度直接决定箱体润滑油的密封可靠性，以及内部传动件的轴向窜动量控制水平。不同于常规圆形法兰端盖，该零件采用三安装孔三角分布的结构设计，核心思路是在有限的箱体安装面上，用最少的紧固点位实现均匀的压紧力分布，三个安装孔分别对应箱体端面上预先加工的螺纹孔位，安装时无需额外调整对位角度，三个孔位的中心距严格匹配CA6140车床对应箱体位置的安装孔坐标，安装边界完全适配原有箱体的凸台尺寸，不会与周边的手柄、油管接头等周边部件产生运动干涉。

　　从功能特性来看，零件中心的大尺寸内孔是为穿过对应传动轴而设计，内孔侧壁预留的密封件安装槽可嵌入毡圈或橡胶油封，在传动轴高速回转时，既能阻挡箱体内部的润滑油向外渗漏，也能避免外部的切屑、灰尘等杂质进入箱体内部污染传动润滑油，避免齿轮、轴承等精密传动件出现磨粒磨损。零件主体的厚度经过严格核算，既保证端盖压紧密封件时有足够的刚性，不会因紧固螺栓的压紧力产生翘曲变形导致密封失效，也不会过度占用箱体外部的安装空间，三个安装孔位置设计的沉头结构，可让内六角螺栓的头部完全沉入零件表面以下，避免螺栓头突出刮碰操作人员的衣物，也不会在车床运行时勾住冷却水管、电线等外接管线。

　　设计过程中，三角布局的安装孔位置度公差控制在0.02mm以内，保证安装时三个螺栓能顺畅穿入箱体螺纹孔，不会出现别劲导致的端盖安装倾斜；中心密封孔的圆柱度公差控制在0.015mm，保证油封安装后与轴颈的同轴度，避免油封唇口出现偏磨导致密封寿命缩短。零件的安装端面与密封孔轴线的垂直度公差严格控制，保证端盖压紧后密封件的压缩量沿圆周方向均匀一致，不会出现局部压缩量过大导致油封过早老化，或是局部压缩量不足出现渗油的问题。零件的边角位置全部做了R2的圆角过渡，一方面是消除加工过程中的锐边毛刺，避免安装操作人员被划伤，另一方面也能降低零件热处理过程中的应力集中，避免零件在长期使用过程中出现开裂变形。

　　在实际车床运维场景中，这类密封端盖属于易损备件，长期运行后密封槽位置可能因密封件老化粘连、螺栓反复拆装导致的螺纹滑牙、外力磕碰导致的端面变形等问题出现密封失效，替换时该零件可直接匹配原有安装位，无需对箱体进行二次加工，大幅缩短设备维修的停机时间。零件的材质选用HT200灰铸铁，具备良好的减震性与尺寸稳定性，在车床长期运行的振动环境下不会出现松动移位，同时铸铁材质的耐磨性能优异，即使与轴颈出现轻微的接触摩擦，也不会快速磨损轴颈表面，保护价值更高的主轴、传动轴等核心零件。三个安装孔的周边做了局部加厚处理，避免螺栓紧固时压溃零件表面，保证长期反复拆装后零件的安装精度依然满足使用要求。
