F1手雷造型结构三维设计作品

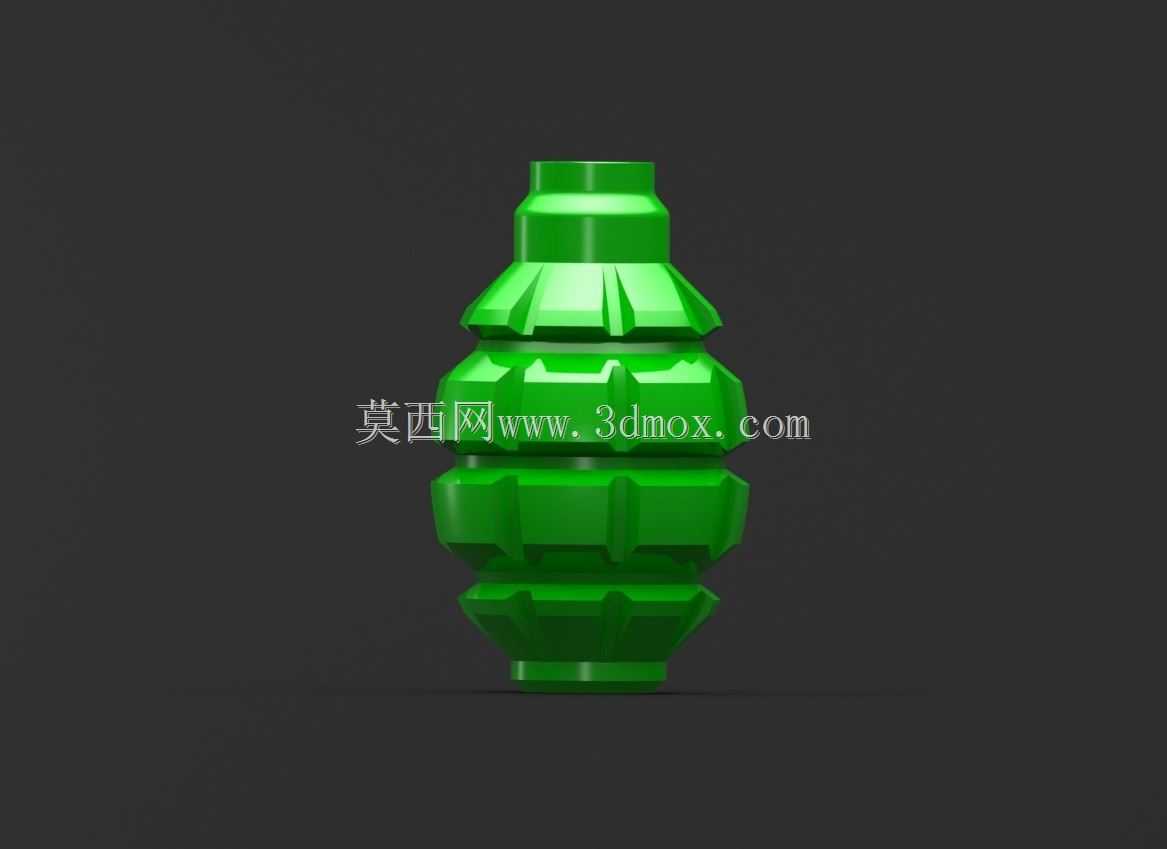

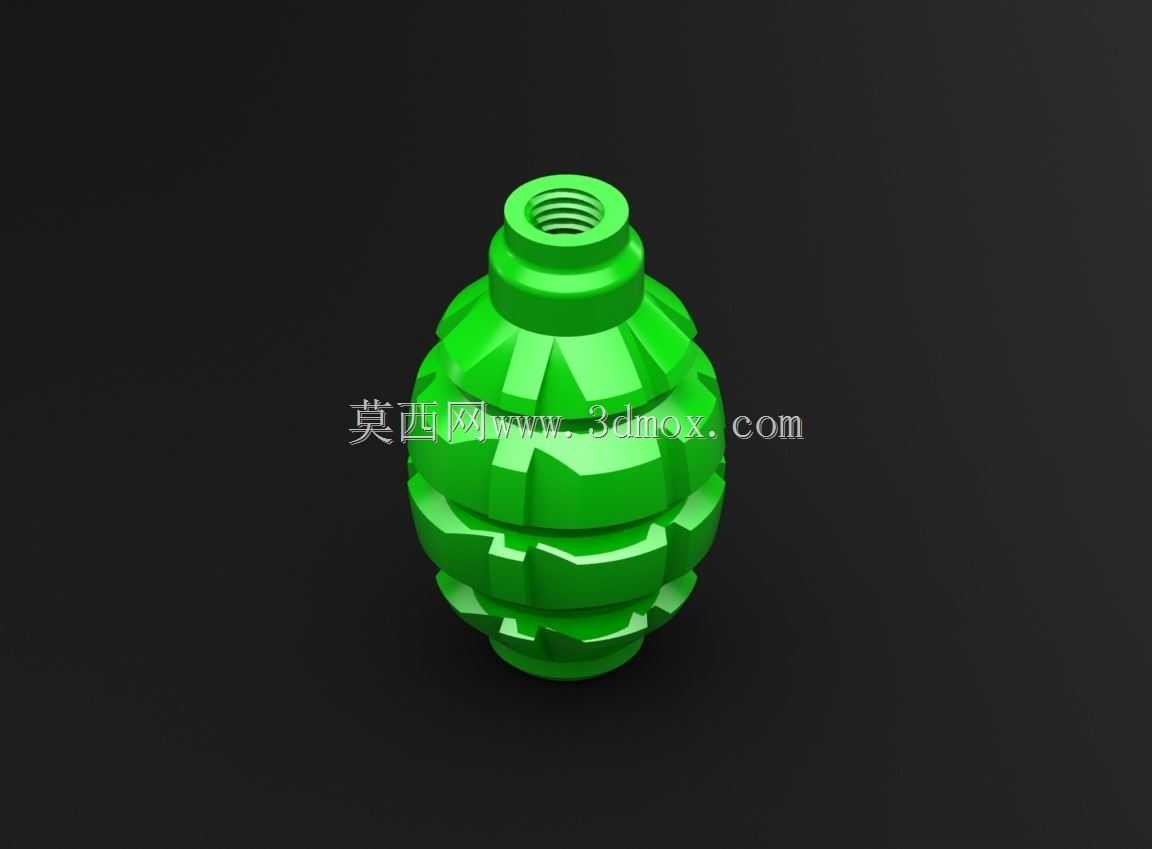

　　该模型还原了F1手雷的整体外形结构，在建模过程中优先保证外轮廓曲面的连续性，主体采用对称式分层结构设计，每一层的凸起防滑棱都做了等距偏移处理，棱边处保留0.2mm的圆角过渡，既还原了实物握持时的防滑触感，也避免3D打印过程中出现尖锐边角的应力集中问题。从实际应用场景来看，这类模型可用于军事科普教具制作、战术道具仿真、桌面摆件3D打印、影视道具预演等多个领域，建模时充分考虑了不同使用场景的适配性：如果作为教具使用，可在模型内部预留空腔结构，方便加装磁吸模块实现拆解演示功能；如果作为桌面摆件，可在底部预留M3螺纹孔位，方便搭配亚克力底座安装固定；如果用于cosplay道具制作，整体壁厚设置为2mm，既保证结构强度也控制整体重量，

　　长时间握持不会产生负重感。设计过程中没有直接采用简单的回转体拉伸成型，而是先绘制半截面轮廓线，通过回转命令生成主体基础曲面，再对每一圈防滑凸起做单独的布尔运算切除，保证每一处防滑齿的角度、深度完全一致，相邻齿槽的间距控制在4mm，符合人体工学握持时的手指贴合度，不会出现硌手的问题。模型上下两端的引信基座部分做了阶梯式轴段设计，每一段轴的直径差控制在1.5mm，轴肩处保留0.15mm的退刀槽结构，如果后续需要做金属材质的机加工复刻，可直接通过数控车床完成回转部分加工，防滑齿部分可通过四轴铣床联动加工完成，不需要额外做工艺补面。整体外形的最大直径控制在55mm，总高度控制在110mm，这个尺寸边界既符合1:1实物的比例还原，

　　也适配市面上主流FDM3D打印机的打印成型尺寸，不需要拆分模型就可以一次性打印完成，打印时不需要添加额外支撑，所有外表面的倾斜角度都大于45度，可实现无支撑自成型，减少后期打磨处理的工作量。模型表面的防滑结构做了分区处理，中间握持区的凸起高度为1.2mm，上下两端的凸起高度为0.8mm，既区分了握持区域的视觉层次，也保证握持时手指主要接触的中间区域有足够的摩擦力，不会出现打滑的问题。在结构细节处理上，模型顶部的引信安装位做了环形凹槽设计，凹槽宽度2mm，深度1mm，可后续加装单独建模的引信保险环零件，实现可拆卸的装配效果，不需要做粘接处理；底部做了平面化处理，放置在平面上时不会出现晃动，平面度控制在0.05mm以内，保证放置稳定性。

　　建模过程中所有的曲面都做了G1连续处理，相邻曲面之间没有出现折痕、破面问题，导入到各类渲染软件中都可以直接赋予材质，不需要重新修补拓扑结构，网格面数控制在合理范围内，普通配置的电脑也可以流畅打开编辑，不会出现卡顿问题。如果用于战术演练的模拟道具，可在模型内部预留配重块安装腔，可根据需求填入不同重量的配重物，模拟真实手雷的握持重量，提升演练的真实感，配重腔的开口设置在底部，通过螺纹旋盖密封，不需要额外的紧固件就可以实现固定，拆装十分方便。模型的所有壁厚都做了均匀化处理，没有出现壁厚突变的位置，不管是做3D打印还是注塑开模小批量生产，都不会出现缩痕、填充不均的工艺问题，拔模斜度统一设置为1度，满足注塑生产的工艺要求，不需要后续调整拔模角度就可以直接用于开模。
