CA6140车床用异型支撑安装支架

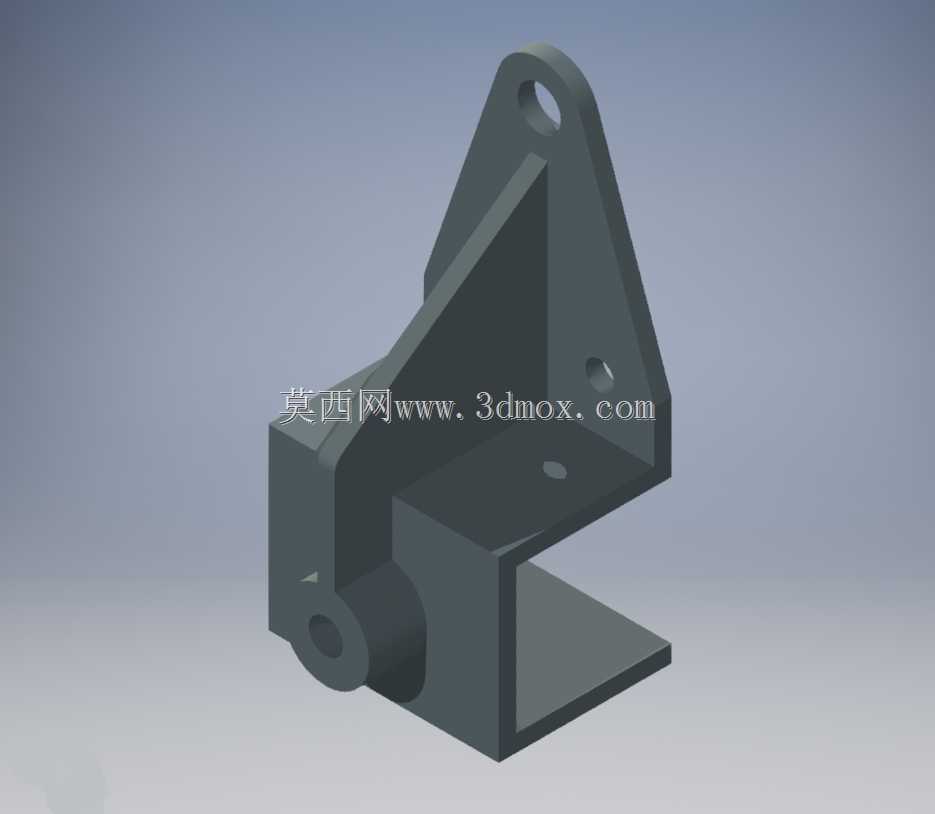

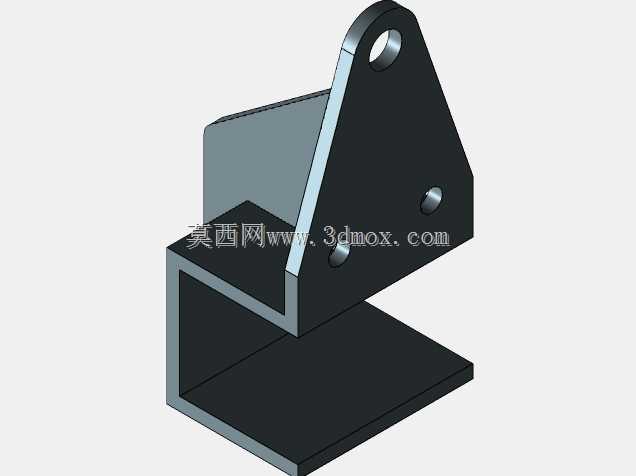

　　这款支撑构件主要适配CA6140系列普通车床的局部功能组件安装需求，在车床的进给系统、操作机构附属部件的固定场景中承担核心连接承载作用。车床加工过程中，床身局部的附属操作件、管线固定座、小型辅助定位组件往往需要独立的支撑结构来规避与床身主铸造面的加工干涉，这类支架就是为填补这类安装空白设计的，不需要对床身主体进行二次加工，直接通过预设的安装孔位与床身预留的螺纹孔对接，就能为附属部件提供稳定的安装基准。从结构设计来看，构件整体采用弯折加筋的一体化构型，底部为水平安装基面，加工有两个沉头安装孔，安装时可以将内六角螺栓完全沉入孔内，避免螺栓头突出影响上部组件的放置空间；侧面垂直立板与水平基面之间设置了三角形加强筋，筋板厚度与立板、

　　基面保持一致，在承受侧向载荷时可以有效分散应力，避免长期受载出现焊缝开裂或者构件变形的问题。立板上部设计有带通孔的吊耳式结构，这个孔位主要用于连接需要转动副的操作连杆，孔的内表面预留了精加工余量，实际生产中可以根据配套销轴的直径进行铰孔加工，保证转动配合的间隙精度；立板中部还设置了一个螺纹安装孔，用于固定小型的行程开关或者管线夹，不需要额外增加固定座，整合了小部件的安装功能。构件的右侧设计为开口式的槽型结构，槽的内侧面平整度要求较高，主要用于卡装方形的辅助定位块，槽的深度刚好可以容纳定位块的安装凸台，装配时不需要额外调整位置，直接卡入后通过侧面的紧定螺钉就能完成固定，大幅缩减现场装配的调整时间。从安装边界来看，

　　这款支架的水平基面长度控制在120mm以内，宽度为75mm，整体高度不超过140mm，安装时占用的床身空间非常有限，不会与溜板箱的移动行程产生干涉，立板上部的铰接孔中心距离安装基面的高度为115mm，刚好匹配CA6140车床操作连杆的安装高度要求，不需要额外调整连杆的长度或者加装垫片。设计过程中充分考虑了车床加工时的振动工况，所有的转角位置都设置了R3的铸造圆角，避免应力集中导致的构件断裂，整体材料选用HT200灰铸铁，具备良好的减震性能，与车床床身的材料热膨胀系数一致，在车床长时间运行产生温升的情况下，不会因为热胀冷缩量不一致导致安装松动。在实际装配场景中，这款支架的安装流程非常简便，首先清理床身对应安装位置的铸造面，

　　去除毛刺和飞边，将支架的水平基面与床身贴合，穿入两个M10的内六角螺栓预紧，调整支架的位置使得上部铰接孔的中心与车床主轴轴线保持平行，之后按照对角线顺序拧紧螺栓，拧紧力矩控制在35N·m即可，后续安装上部连杆和定位块时，只需要对应孔位穿入销轴、拧紧紧定螺钉就能完成整个组件的装配。日常设备维护中，只需要定期检查螺栓的紧固情况，以及铰接孔的磨损量，当铰接孔的磨损量超过0.2mm时，可以通过铰孔配做加大销轴的方式进行维修，不需要整体更换支架，降低设备的维护成本。这类支架的设计没有采用复杂的曲面构型，所有的加工面都是平面或者圆柱孔，普通的铣床、钻床就能完成全部加工工序，不需要专用的加工工装，适合小批量的备件生产，在车床的大修、技术改造场景中，可以直接替换原有老化或者断裂的支架，不需要对原有安装位置进行修改，具备良好的互换性。
