机床加工用铰接式定位支撑构件结构

　　在机床加工的工装夹具设计场景中，这类带铰接结构的支撑构件是工序定位环节的常用功能件，主要承担工件装夹过程中的侧向抵紧、角度自适应支撑作用，适配CA6140这类普通车床加工异形轴类、小型支架类零件时的辅助定位需求，弥补通用卡盘无法覆盖异形工件装夹点位的缺陷。从实际加工场景来看，当车床加工带倾斜端面、不规则轮廓的小型零件时，通用三爪卡盘仅能完成工件主轴方向的夹持，工件悬伸段在切削力作用下容易出现振颤，直接影响加工面的粗糙度与尺寸精度，这类铰接支撑构件可安装在车床中拖板的自定义工装位上，通过上端的圆柱定位销与工装基座的安装孔配合完成固定，下端的弧形支撑面可根据工件轮廓自适应调整偏转角度，始终贴合工件的待支撑面，抵消径向切削力带来的振动。

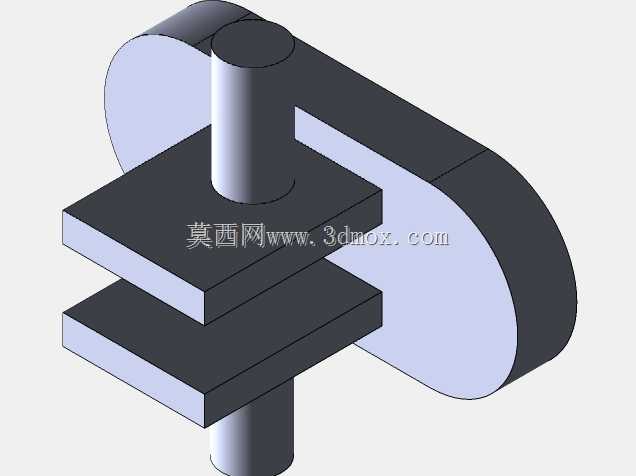

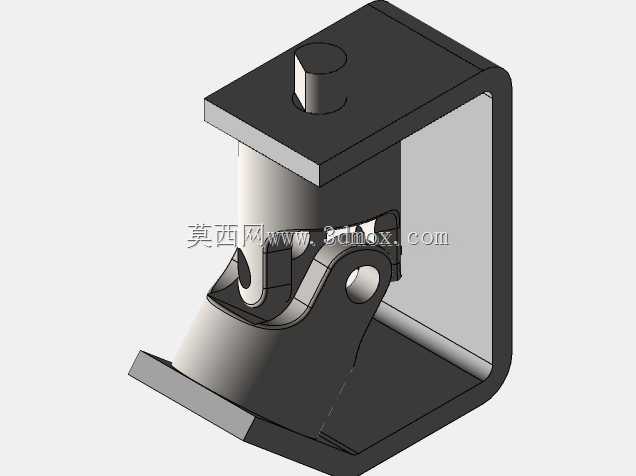

　　从结构设计逻辑来看，该构件采用U型基座搭配摆动支撑臂的组合结构，U型基座的上下安装面平行度公差控制在0.02mm以内，保证安装后与工装基板的贴合度，避免安装间隙带来的支撑刚性不足问题；上端圆柱销与基座顶面采用过盈配合设计，过盈量控制在0.01-0.02mm区间，既保证装配后的连接强度，又不会因过盈量过大导致基座顶面出现装配变形。摆动支撑臂与U型基座之间通过侧边的铰接孔完成销轴连接，铰接孔的同轴度公差设定为0.015mm，配合间隙控制在0.008-0.015mm之间，既保证支撑臂摆动时的灵活性，不会出现卡滞问题，又能将铰接处的窜动量控制在精度允许范围内，避免支撑时出现位置偏移。支撑臂下端的弧形支撑面做了倒钝处理，表面粗糙度达到Ra1.6，避免支撑时划伤工件已加工表面，同时弧形轮廓可适配不同直径的轴类工件外圆，无需针对不同工件更换支撑头，提升工装的通用适配性。

　　从安装边界尺寸来看，该构件整体占用的安装空间为长方体区域，横向宽度适配中拖板T型槽的常规间距，纵向深度不超出中拖板的行程范围，安装后不会与车床的刀架、卡盘等运动部件发生干涉；上端圆柱销的直径与常规工装基板的定位孔直径匹配，可直接完成快装，无需额外加工转接件；铰接销轴的端部设置有卡簧槽，安装轴用卡簧后可防止销轴在设备运行过程中因振动脱出，提升构件运行的可靠性。在实际使用过程中，该支撑构件的支撑力可通过调整铰接处的阻尼来适配不同切削参数的加工需求，粗加工时可适当调紧铰接阻尼，提升支撑刚性以承受较大的切削载荷，精加工时可适当调松阻尼，让支撑臂更好地贴合工件表面，保证支撑点位的贴合度。

　　这类构件的设计没有采用复杂的弹性元件或调节机构，完全依靠机械结构的配合实现自适应支撑功能，结构简单可靠，日常维护仅需定期在铰接处加注润滑油即可，不会出现液压、气动支撑类元件的泄漏、压力不稳定等问题，非常适合普通车床这类传统机加工设备的工装改造场景，能够在不改动设备原有结构的前提下，提升异形工件加工的装夹稳定性，降低加工振颤带来的尺寸超差、表面粗糙度不合格等问题，对于小批量、多品种的机加工生产场景来说，这类通用型铰接支撑构件的适配性更强，不需要针对特定工件定制专用工装，能够有效缩短工装准备周期，降低生产辅助成本。在建模过程中，该构件的所有配合面均按照实际机加工的工艺要求做了工艺倒角、退刀槽等细节处理，铰接孔、安装销等配合特征的尺寸公差完全符合机械加工的精度要求，可直接用于工程图输出与实际加工生产。
