电能表用LCM225990A液晶显示模组

　　在民用及工业电能计量场景中，人机交互的信息输出核心部件始终是显示模组，LCM225990A这类带FPC软排线的液晶显示件，是嵌入式计量终端里承担数值可视化输出的关键结构件。从实际装机的适配逻辑来看，这类显示件的设计首先要匹配电能表壳体的内部安装腔，屏幕本体的矩形显示区域需要和表壳上的透明视窗完全对位，不能出现视窗遮挡显示内容、或者显示区域偏出视窗边界的问题，因此建模阶段首先要锁定屏幕有效显示区的外轮廓尺寸，再以此为基准推导整个模组的安装固定边尺寸。

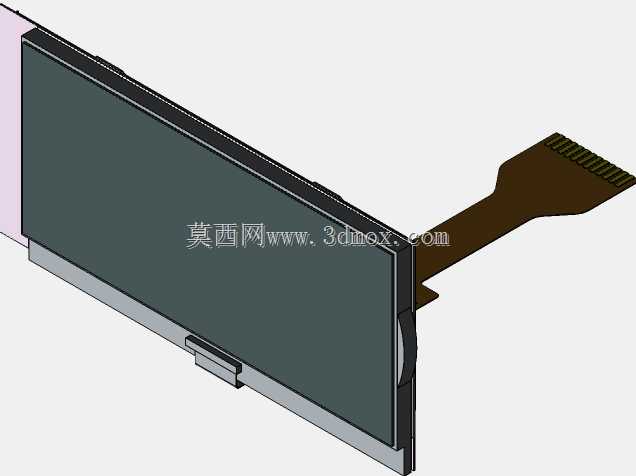

　　该显示模组的结构分为三个核心部分：最上方的液晶显示主体、中部的金属压合固定边框、下方延伸出的柔性FPC排线。液晶主体的厚度控制需要匹配表壳视窗的下沉深度，保证屏幕表面和视窗内侧的间隙均匀，既不会因为间隙过大出现显示视差，也不会因为间隙过小在壳体装配时挤压屏幕造成液晶漏液。金属边框的作用一方面是压紧液晶层和背光层的叠层结构，避免长期使用后层间错位出现显示缺划，另一方面边框上预留的微小定位凸点，是和电能表内部PCB板上的定位槽配合的，装配时不需要额外打胶或者螺丝固定，依靠凸点卡入定位槽就能完成屏幕的预固定，大幅提升产线装配效率。

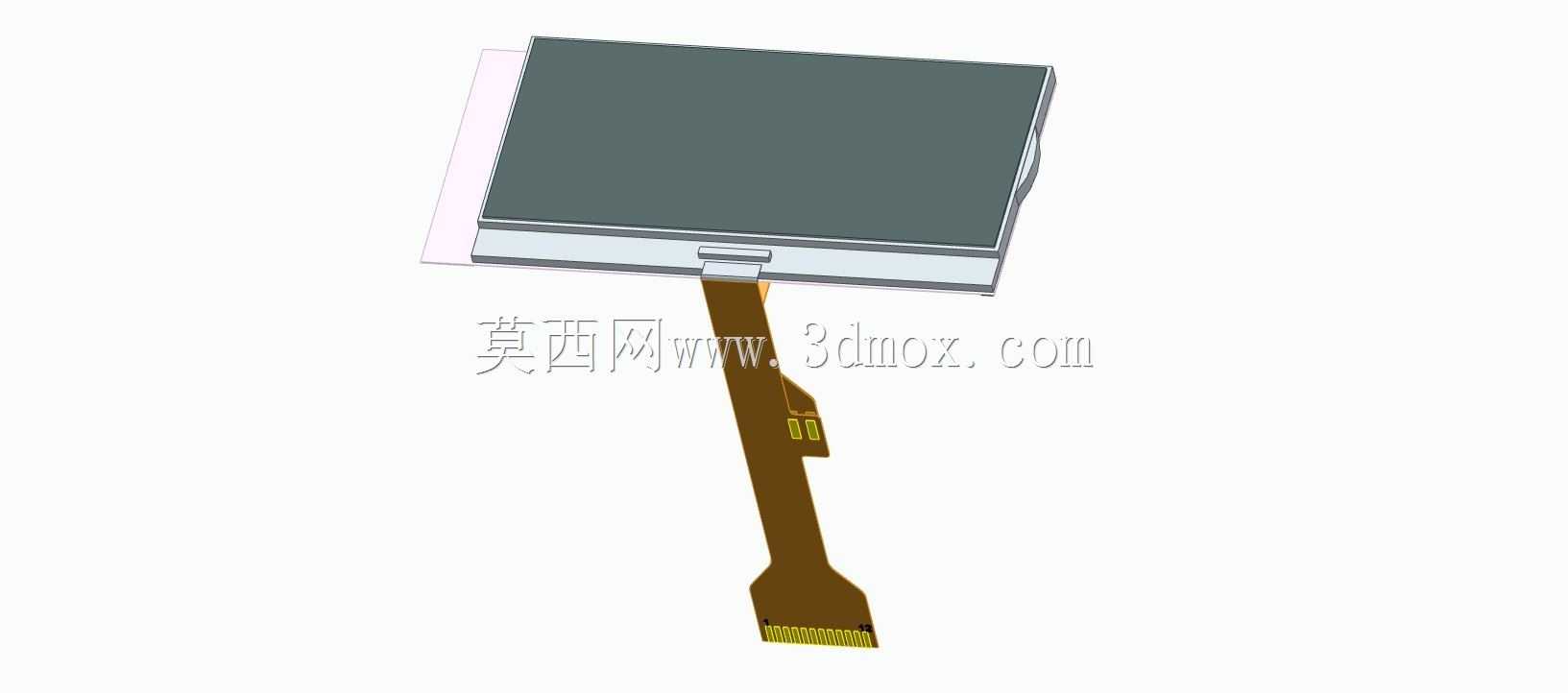

　　下方的FPC软排线是这类显示模组的结构设计重点，排线的弯折半径、走线宽度、末端金手指的间距都有严格的工程约束。从实际装机的走线空间来看，电能表内部的PCB板通常位于屏幕后方的腔体内，排线需要从屏幕下方的出线位置弯折90度左右连接到主板的FPC连接器上，因此排线的弯折区域不能布置过粗的走线，也不能在弯折区设置补强钢片，避免长期弯折后排线铜箔断裂造成显示故障。排线末端的金手指区域做了局部补强，保证插入连接器时的刚度，不会因为软排线变形导致插接过松、接触不良。

　　从功能特性来看，这类段码式液晶显示模组不需要高刷新率，核心要求是低功耗、宽温域工作，因为电能表属于长期在线运行的计量设备，多数场景下依靠电网供电但要求自身功耗极低，同时要适应户外表箱内-20℃到60℃的工作温度范围，因此液晶材料的选型匹配是结构设计之外的核心考量，建模时需要给液晶层的厚度预留足够的公差带，适配不同批次液晶材料的厚度偏差。

　　在结构设计的细节处理上，屏幕侧边的封胶区域宽度需要严格控制，封胶过宽会挤占安装空间，封胶过窄则无法阻挡水汽、灰尘进入屏幕内部造成显示污损。FPC排线上预留的两个微小定位孔，是生产阶段贴合背光膜片时的工艺定位孔，建模时不能遗漏这类工艺特征，否则在做装配干涉检查时会出现和工装定位销的干涉误报。另外屏幕背面的背光层厚度也要和金属边框的内槽深度匹配，背光层过厚会顶起液晶层造成显示不均匀，过薄则会在边框内出现晃动，运输过程中产生异响甚至膜片移位。

　　从安装边界的约束来看，整个显示模组的最大外轮廓不能超出表壳内部的安装凸台范围，排线的出线位置要对准主板连接器的中心，避免排线出现斜向拉扯的应力，长期应力作用下会导致排线和屏幕压合位置的开胶。对于三维建模从业者来说，搭建这类模型时不能只做外观的曲面还原，要把实际装配需要的定位特征、工艺特征、公差预留空间都体现出来，才能给后续的结构评审、装配模拟提供准确的数模依据，避免出现数模看着合理、实际装机干涉的问题。在电能表这类长期免维护的计量设备上，每个微小结构特征的设计都对应着实际使用中的可靠性要求，没有多余的装饰性结构，所有的尺寸、形状都是为了满足长期稳定运行、高效装配的工程目标。
