手动螺旋起重顶升工具结构设计

　　在设备检修、重型工件装配、机床调平这类需要小行程精准顶升的作业场景里，手动螺旋千斤顶是一线装配、维修班组常备的承重工具，和液压类顶升设备不同，螺旋结构的自锁特性让它在长时间承重工况下不会出现泄压回落的问题，尤其适合需要长时间保持顶升高度、对位置稳定性要求高的作业环节，比如机床床身水平校准、重型部件装配时的位置微调、模具拆装时的承重支撑，都能看到这类工具的应用。

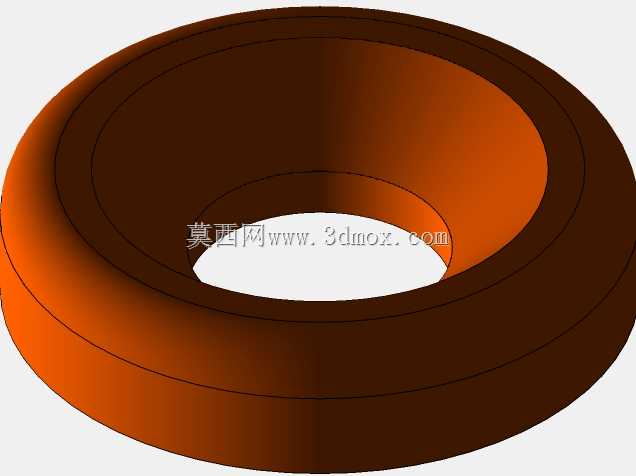

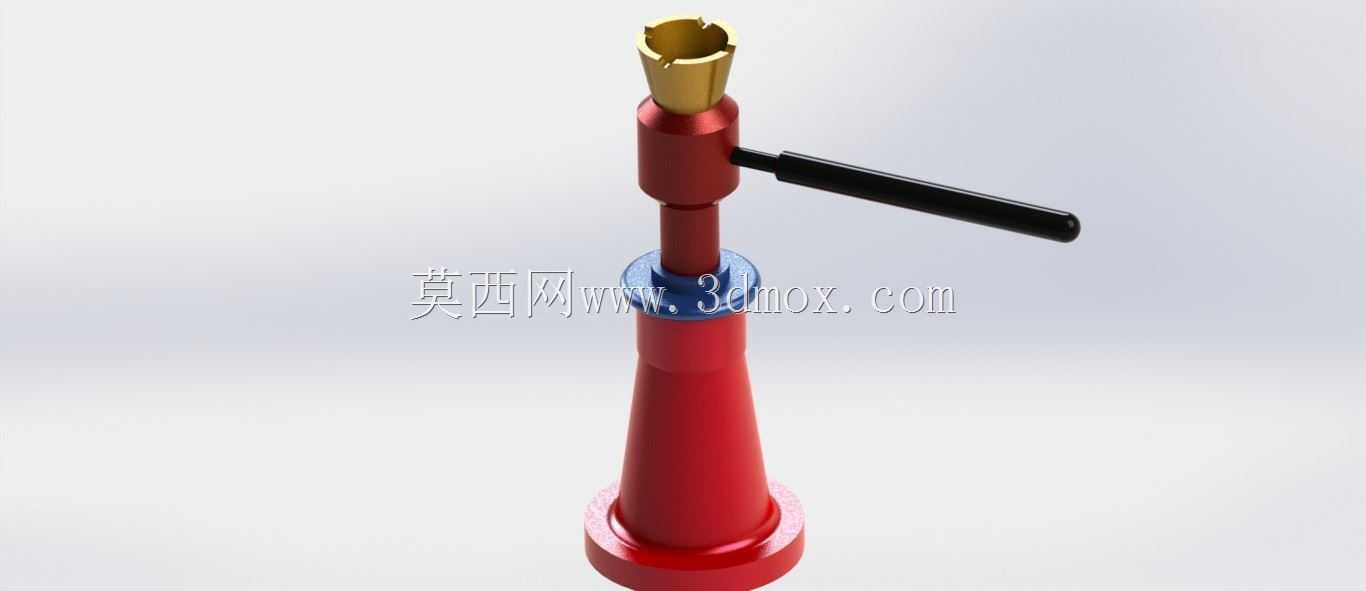

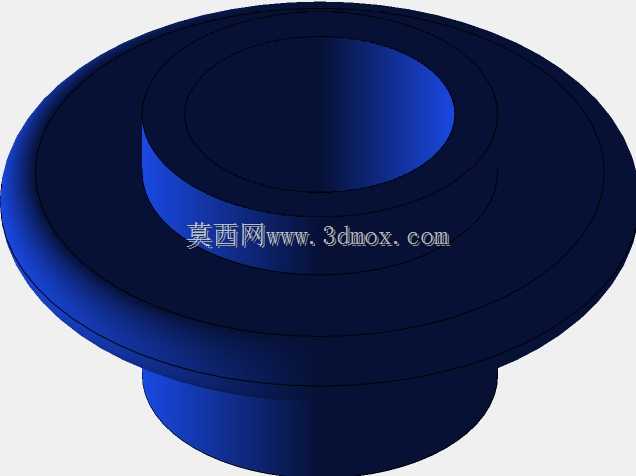

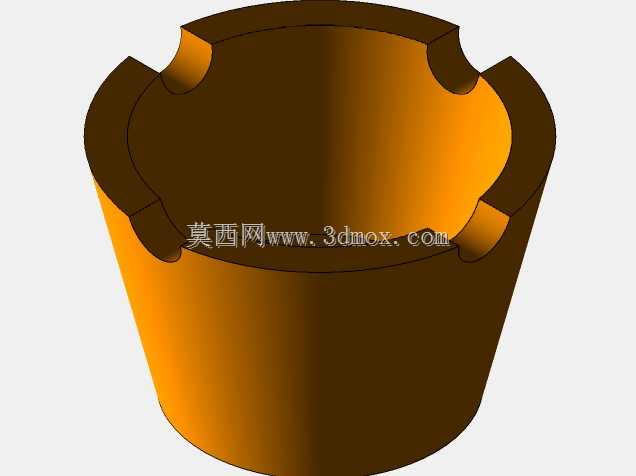

　　从结构设计逻辑来看，这款螺旋顶升工具采用了经典的梯形螺纹传动副，螺杆与螺母的配合面经过耐磨设计，转动摇臂时螺杆沿轴向直线移动，实现顶升或回落动作，顶端的开槽支撑头可以适配不同的工件接触面，避免顶升过程中工件打滑偏移，底部的锥形扩径底座增大了与支撑面的接触面积，降低单位面积压强，防止承重时底座陷入地面或工件表面，摇臂采用长力臂设计，操作人员不需要施加过大的手动力就能输出足够的顶升力，符合手动工具的人机工程设计要求。

　　在实际功能特性上，这款工具的顶升行程覆盖常规小行程顶升需求，整体结构没有复杂的液压密封元件，日常维护只需要定期给螺纹副加注润滑脂就能保证传动顺畅，不存在液压油泄漏污染作业面的问题，在对清洁度有要求的装配车间、精密设备检修场景里适用性更强。自锁特性是螺旋结构相比液压顶升最核心的优势，当顶升到位后停止转动摇臂，螺纹副的自锁角可以保证承重状态下不会自行回落，不需要额外加装机械锁止结构，简化了整体结构的同时提升了作业安全性。

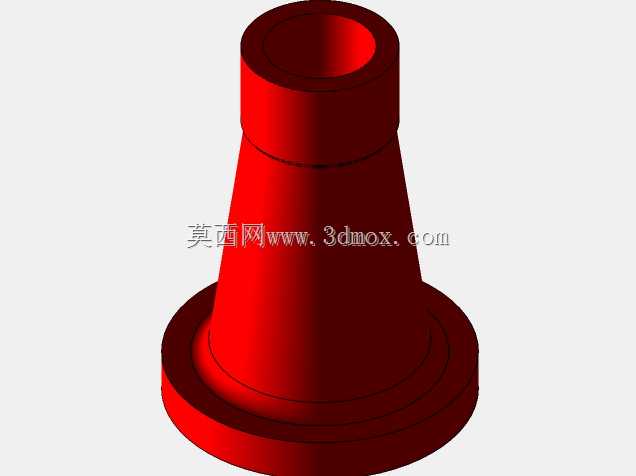

　　设计过程中首先要考虑的是承重载荷下的结构强度，底座的锥形结构从受力角度做了变径处理，越靠近支撑面壁厚越厚，能够将顶部承受的垂直载荷均匀分散到底部整个接触面上，避免应力集中导致的底座变形。螺杆部分采用等强度设计，螺纹段的直径经过载荷校核，能够承受额定顶升重量下的压应力与扭转应力复合作用，不会出现螺杆弯曲、螺纹滑牙的失效问题。螺母部分与外套筒采用过盈配合加定位销固定，保证传动过程中螺母不会随螺杆转动，同时能够将螺纹副承受的轴向力均匀传递到外套筒与底座结构上。

　　从安装与使用边界来看，这款工具的底座直径决定了最小支撑平面要求，作业时需要保证支撑面平整坚实，不能在松软地面或者倾斜面上使用，避免顶升过程中重心偏移发生倾倒。顶端支撑头的开槽尺寸适配常见的工件支撑筋、轴类零件的接触面，使用时需要保证支撑头与工件接触面完全贴合，避免点接触导致的工件表面压伤或者支撑滑脱。摇臂的转动半径决定了操作空间要求，作业时需要在摇臂转动范围内预留足够的操作空间，避免转动摇臂时与周边设备、工件发生碰撞。顶升作业时的行程不能超过螺杆上的限位标记，防止螺杆脱出螺母导致承重失效，回落过程中要缓慢控制转动速度，避免工件快速下降造成设备损坏或者安全事故。

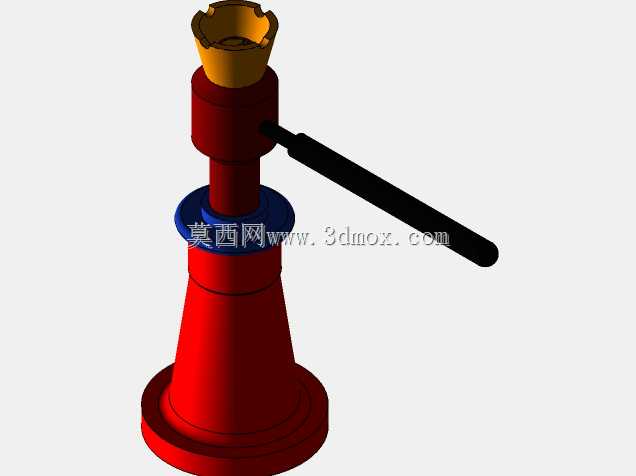

　　在三维建模过程中，需要重点还原梯形螺纹的配合间隙，既要保证模型能够直观展示传动原理，也要符合实际加工中的公差配合要求，外套筒与底座的连接结构、摇臂与螺杆的连接销、顶端支撑头的转动结构都要按照实际装配关系做约束，能够实现转动摇臂时螺杆轴向移动的运动仿真，方便用于结构教学、装配工艺演示或者作为车间工具台账的三维可视化资料。不同部件的材质区分也要在模型中体现，比如螺杆、螺母采用高强度合金结构钢，外套筒与底座采用铸钢件，摇臂采用无缝钢管加防滑握套，这些材质对应的外观特征在建模时通过不同的外观质感做区分，能够让模型更贴近真实产品的状态。

　　这类手动螺旋顶升工具虽然结构原理简单，但是在细节设计上需要充分考虑一线作业的实际使用需求，比如摇臂的长度不能过长否则会导致操作空间要求过高，也不能过短否则操作力过大增加劳动强度，底座的直径要兼顾稳定性与便携性，过大的底座会增加工具重量不方便携带，过小的底座会降低支撑稳定性，顶端支撑头的形状要适配多种常见的工件支撑场景，同时要做圆角处理避免划伤工件表面，这些细节设计都是经过长期现场使用反馈不断优化的结果，也是三维建模过程中需要准确还原的结构要点，不能只做简化的外形建模而忽略这些实际影响使用功能的结构细节。
