凸缘刚性法兰联轴器传动连接结构

　　在常规工业传动系统的轴系布局中，这类刚性法兰联轴器常被布置在动力输出端与负载输入端的同轴轴段之间，多用于对中精度良好、运转工况平稳、无频繁冲击载荷的传动场景，比如普通机床的主轴进给传动链、中小型输送设备的动力传递段、常规泵组的电机与泵体连接位，都能见到这类结构的应用。它的核心作用是将两根独立布置的轴段刚性连接为一体，让动力端输出的扭矩可以无相对滑动地传递到负载侧，同时在额定载荷范围内维持轴系的同轴度，避免传动过程中出现偏摆带来的额外振动与磨损。

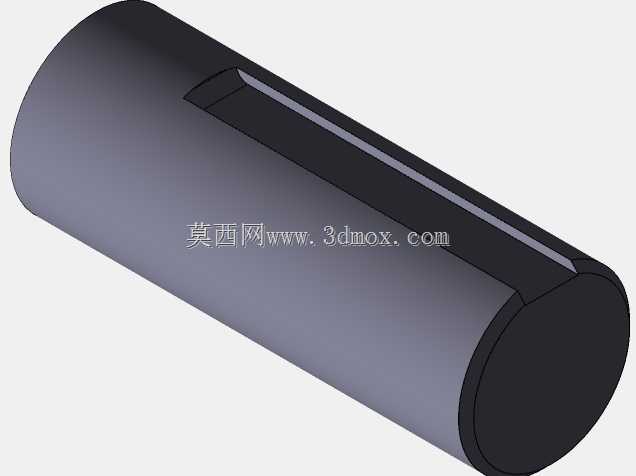

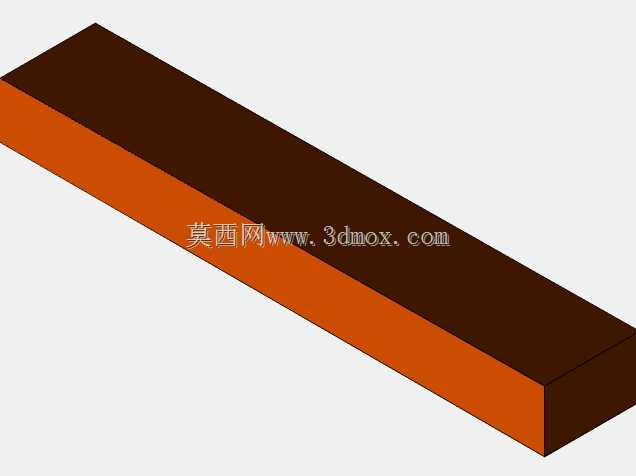

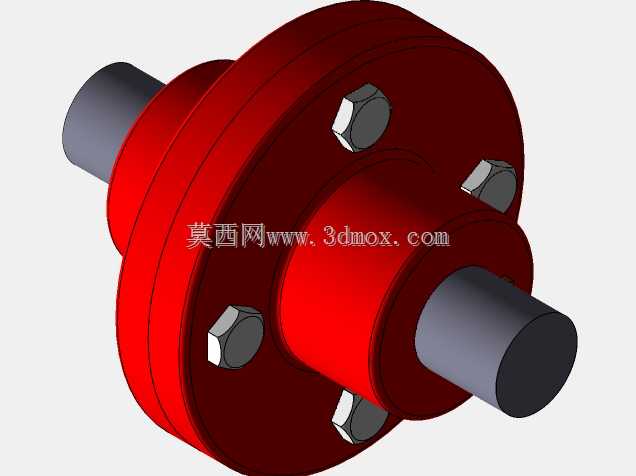

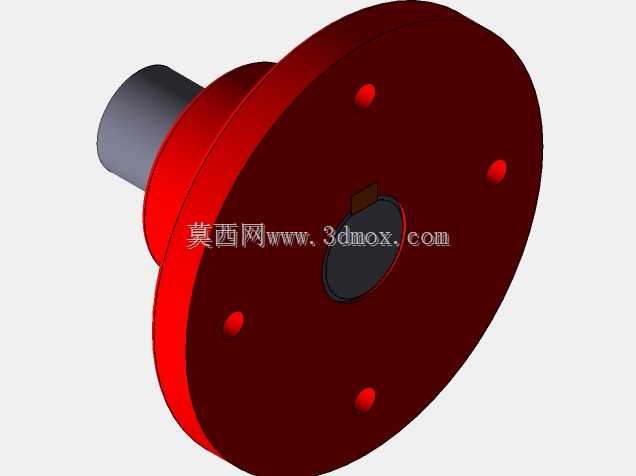

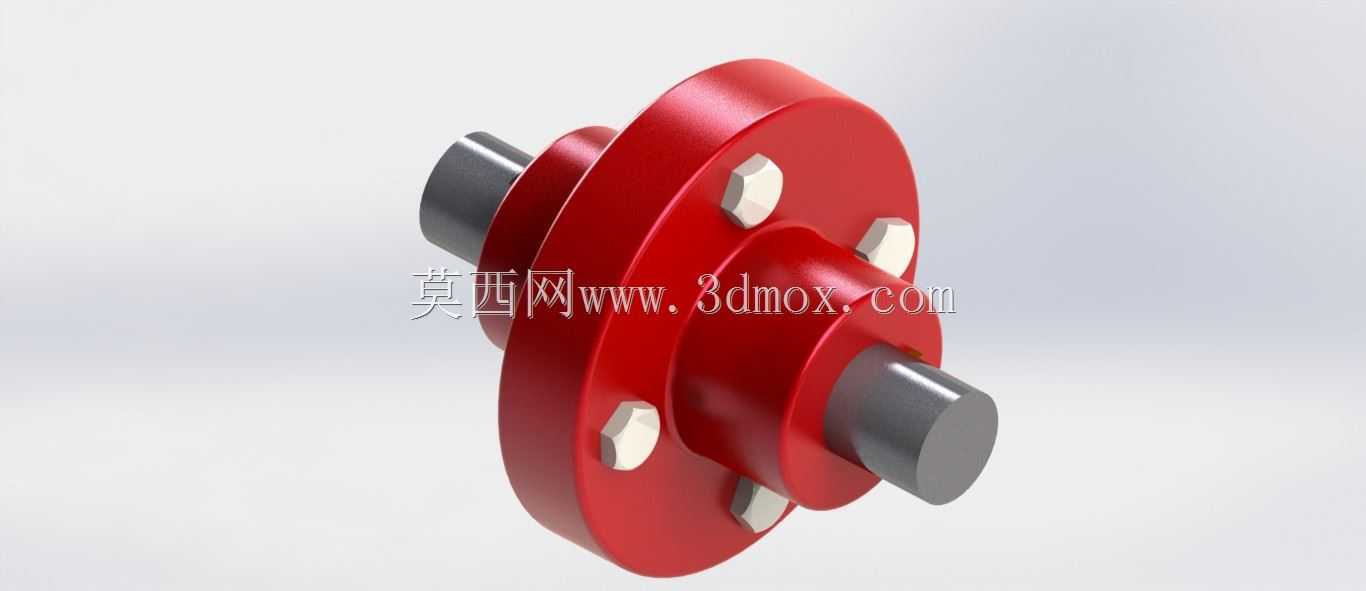

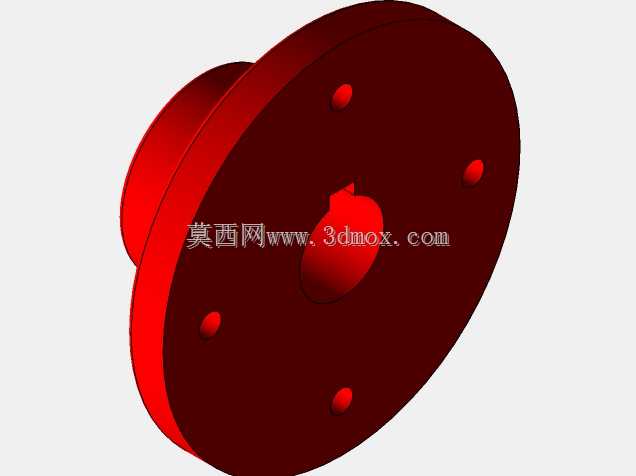

　　从结构设计逻辑来看，这类联轴器采用成对的带毂法兰盘作为核心构件，两个法兰盘分别通过过盈配合加键连接的方式固定在两根待连接轴的轴端，法兰盘的凸缘端面上沿圆周方向均匀布置螺栓过孔，依靠六角螺栓的预紧力将两个法兰盘的端面紧密压合，靠结合面的摩擦力与螺栓的抗剪能力共同传递工作扭矩。设计过程中需要优先匹配待连接轴的轴径公差，法兰毂的内孔公差通常选取H7/k6的过渡配合，既保证装配时的定位精度，也避免长期运转后出现轴与毂的相对松动；螺栓孔的位置度公差需要严格控制在0.02mm以内，否则装配时会出现螺栓无法穿入、或者两个法兰盘结合面存在间隙的问题，直接影响传动的平稳性。

　　从安装边界与尺寸匹配角度来说，这类联轴器的轴向安装尺寸需要结合轴端的预留长度确定，法兰毂的长度通常取轴径的1.2-1.5倍，保证足够的配合接触面积，避免应力集中导致的毂体开裂；法兰盘的外径尺寸需要根据传递的额定扭矩计算，在满足螺栓布置空间的前提下尽可能控制外径，减少运转过程中的风阻与转动惯量，尤其在转速较高的传动场景中，过大的转动惯量会增加启动阶段的动力损耗，也会提升制动时的冲击载荷。安装时需要先将两个法兰盘分别热装或者压装到对应轴端，确认键与键槽的配合间隙符合要求后，再调整两根轴的同轴度，径向圆跳动误差需要控制在0.03mm以内，端面跳动误差不超过0.02mm，之后再逐次对称拧紧连接螺栓，按照对角顺序分三次施加预紧力，避免单个螺栓受力不均导致的法兰盘偏斜。

　　这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此对安装时的对中精度要求远高于弹性联轴器，一旦轴系存在较大的径向或者角向偏移，运转过程中会在螺栓、轴以及轴承位置产生极大的附加载荷，轻则加速轴承磨损、导致连接螺栓疲劳断裂，重则会造成轴系变形、传动卡滞。但也正是因为没有弹性元件、整体为刚性金属结构，它的结构简单、制造成本低、传递扭矩大，在低速重载、对中条件好的工况下，可靠性远高于各类带弹性元件的联轴器，日常维护只需要定期检查螺栓的预紧力，不需要更换易损的弹性部件，长期使用的维护成本极低。

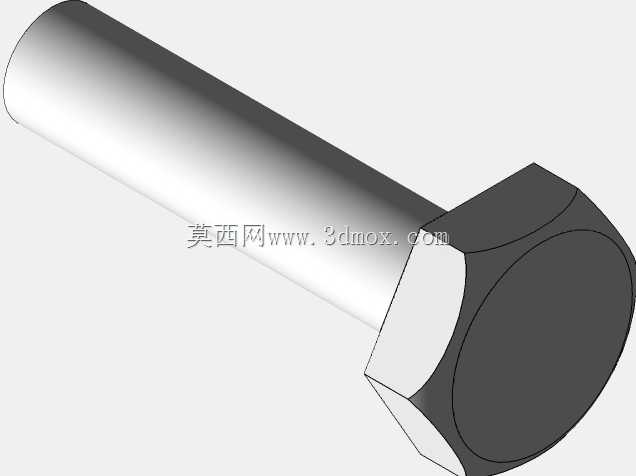

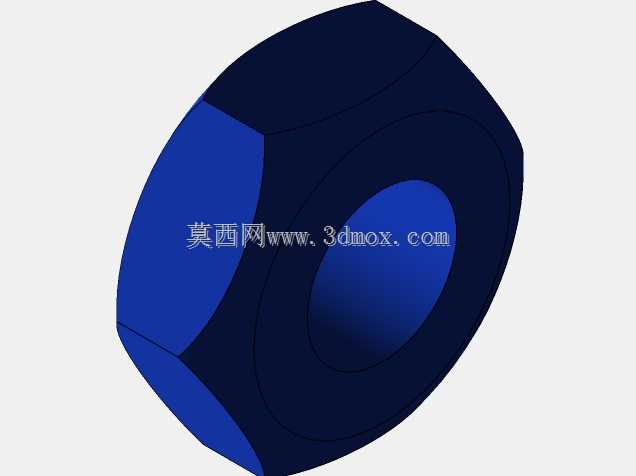

　　建模过程中需要重点还原法兰端面的止口配合结构，两个法兰盘的结合面通常会设计凸台与凹槽的止口定位，装配时依靠止口的配合保证两轴的同轴度，这部分的配合公差需要选取H7/h6的间隙配合，既方便装配时的定位，也不会出现止口卡滞导致结合面无法完全贴合的问题。螺栓与螺母的建模需要还原标准件的实际尺寸，六角头的对边宽度、厚度都要符合对应紧固件的国家标准，避免后续生成工程图时出现尺寸与标准不符的问题。轴段与法兰毂的配合位置需要标注清楚倒角尺寸，轴端通常会加工1×45°的装配倒角，方便压装过程中法兰毂顺利导入轴段，避免装配时刮伤配合面影响配合精度。
