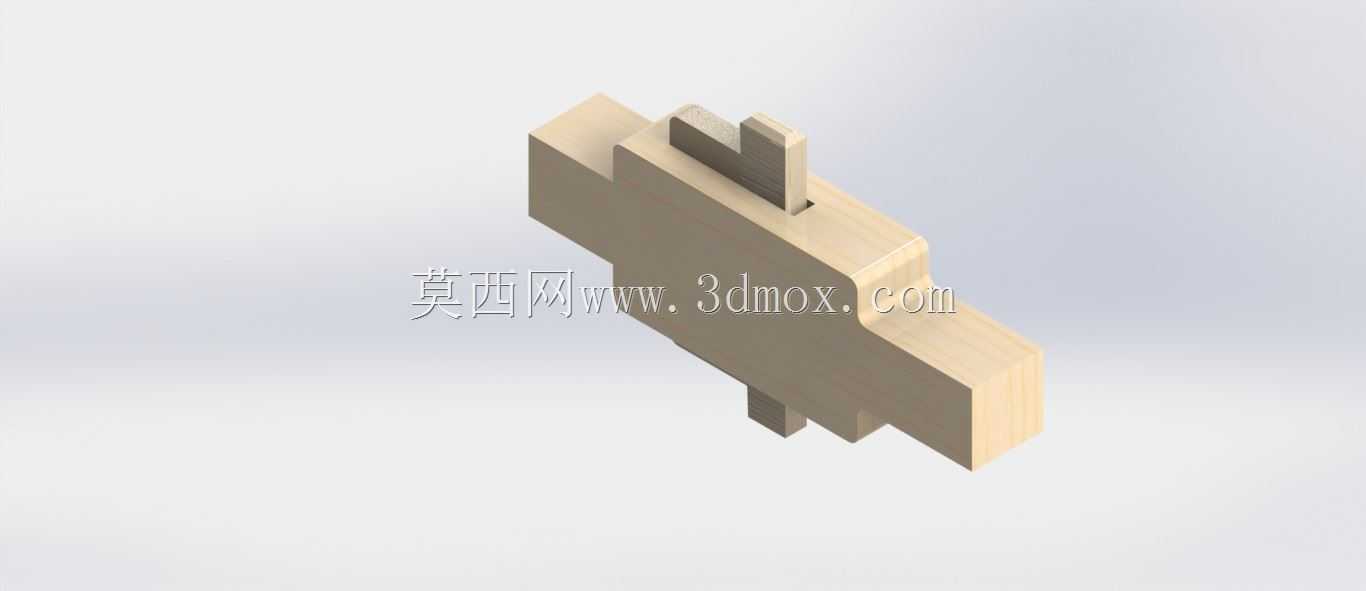

机床用Gib开口销接头结构设计

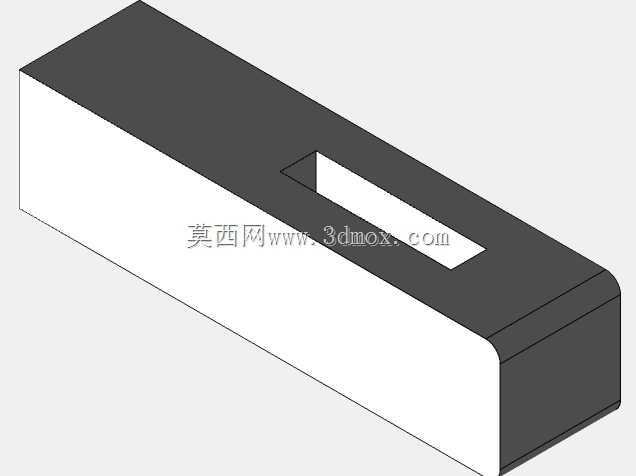

　　在普通车床溜板箱、刀架进给机构的装配场景中，这类带开口销结构的Gib接头是消除滑动副间隙、保障进给精度的核心小尺寸零件，很多一线装配钳工在调整CA系列车床塞铁松紧度时，都会接触到同结构的连接件。不同于常规圆柱销靠过盈配合固定的方式，该接头的开口销结构采用楔面锁紧原理，装配时不需要对安装孔做高精度铰制加工，仅需在对应滑台的连接位置开出适配宽度的通槽，将接头主体嵌入槽位后，把开口销沿预设的楔面槽敲入，即可实现接头与滑台基体的无间隙锁固，后期设备长期运行出现滑动间隙超差时，只需进一步敲入开口销就能补偿磨损量，不需要拆卸整个滑台组件做刮研修复，大幅降低了机床日常维护的工时成本。从结构设计逻辑来看，该接头主体采用阶梯式矩形截面设计，

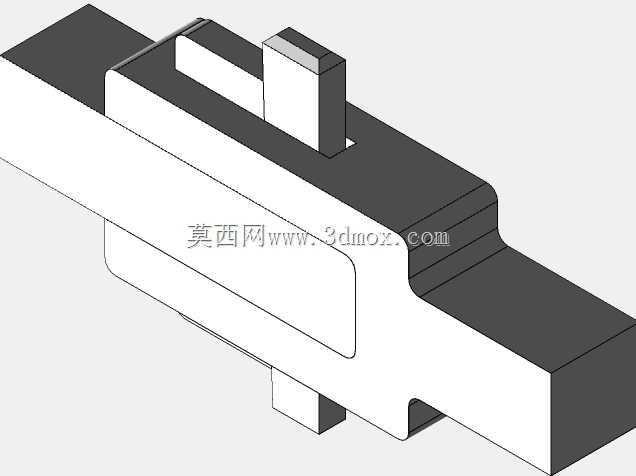

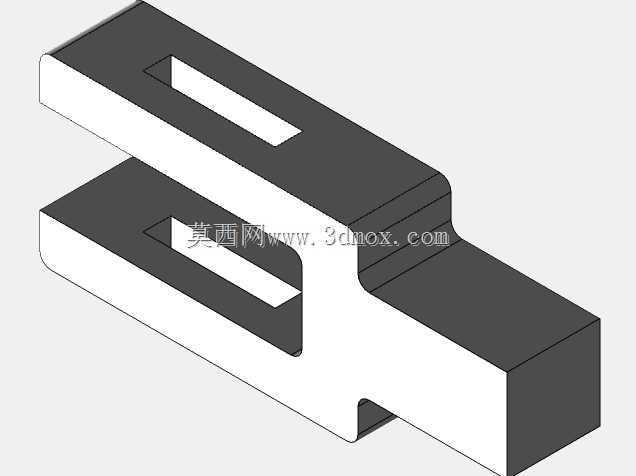

　　较长的一端作为滑动导向段嵌入机床滑座的T型槽内，截面尺寸与常规CA6140车床溜板塞铁的安装槽宽度完全匹配，安装时不需要对原有设备的槽位做二次修配，较短的凸台段作为限位端，抵靠在塞铁的端面，避免塞铁在进给往复运动中出现轴向窜动。开口销的楔角设置在7度左右，这个角度是机械设计中楔面锁紧的经典自锁角度，既保证敲入时不需要过大的敲击力，又能在设备运行受振动载荷时不会出现松脱退出的问题，开口销顶端的小凸台是拆卸工艺位，后期需要拆解维护时，只需从接头背面用冲子敲击凸台即可将开口销退出，不会损伤接头主体的配合面。从安装边界尺寸来看，该接头的总长度控制在80mm以内，最大截面宽度为22mm，厚度方向尺寸为16mm，适配国内多数普通卧式车床中滑板、

　　小滑板的塞铁连接位置，安装时不需要额外预留过大的操作空间，甚至在刀架周边空间局促的位置，也能使用短柄冲头完成锁紧操作。不同于市面上部分采用焊接方式固定的塞铁接头，该结构的所有配合面都采用铣削加工成型，导向段的两个侧面粗糙度控制在Ra1.6，与滑座槽位的配合间隙控制在0.02mm以内，既保证滑动时无卡滞，又不会因间隙过大导致进给时出现让刀现象。在实际切削工况下，车床进行端面车削、外圆粗车时，进给方向的切削反力会直接作用在该接头上，开口销的楔面结构可以将轴向的切削力转化为对接头主体的胀紧力，切削载荷越大，锁固的可靠性越高，完全不会出现常规螺栓固定结构在受冲击载荷时容易松动的问题。很多新手结构设计人员在设计同类滑动副锁紧结构时，

　　容易忽略楔角的自锁临界值，要么楔角过小导致拆卸困难，要么楔角过大导致受振松脱，该结构的楔角参数经过长期现场工况验证，在普通车床、铣床的滑动塞铁锁紧场景中都有成熟应用，建模时完整还原了导向段的倒角、开口销的拆卸凸台、楔面的配合公差等细节，所有相邻面的过渡圆角都按照实际加工工艺设置为R0.5，避免铣削加工时出现应力集中的问题，也不会因棱角过于锋利导致装配时划伤操作人员。在设备改造场景中，很多老旧车床的塞铁连接结构磨损后，不需要更换整套塞铁组件，只需按照该接头的尺寸加工替换件，就能快速恢复滑台的进给精度，对于小型机加工车间的设备自主维护来说，这类标准化的小零件结构可以大幅降低备件储备的成本，不需要针对不同型号的车床单独定制非标连接件。
