偏置轴连接用十字式转向节结构

　　在各类需要实现非同轴动力传递的机械传动场景中，偏置轴之间的扭矩传递一直是结构设计的常见难点，这类场景常见于农用机械的动力输出端改装、小型工程机械的行走机构传动、非标自动化设备的变向动力传递工位，还有部分老式机床的进给机构改造环节，常规的刚性联轴器无法适配两轴存在的夹角与偏移量，万向节类结构又往往存在传动间隙大、承载能力不足的问题，这款转向节结构正是针对这类偏置轴连接需求设计的专用铰接传动件。从实际功能来看，该部件核心作用是在两轴存在固定偏置角度、或者工作过程中存在小幅度角度摆动的工况下，稳定传递旋转扭矩，同时抵消两轴安装过程中产生的同轴度误差，避免轴系因为强行对中产生额外的弯曲应力，延长配套轴件与轴承的使用寿命。

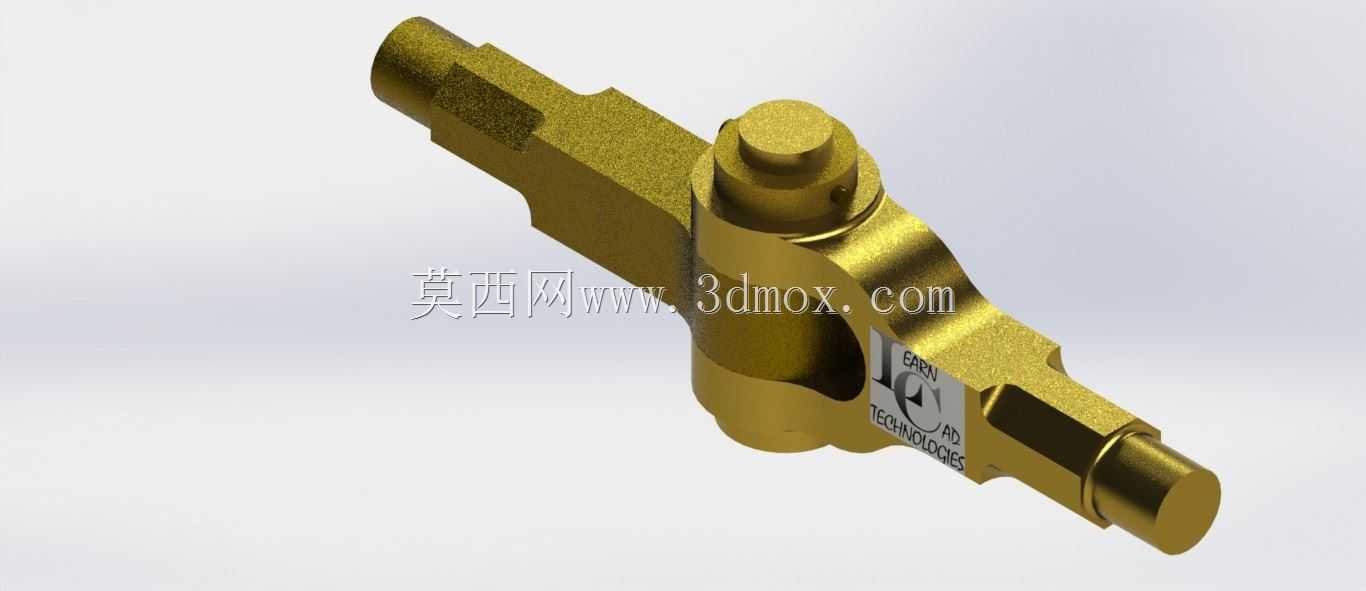

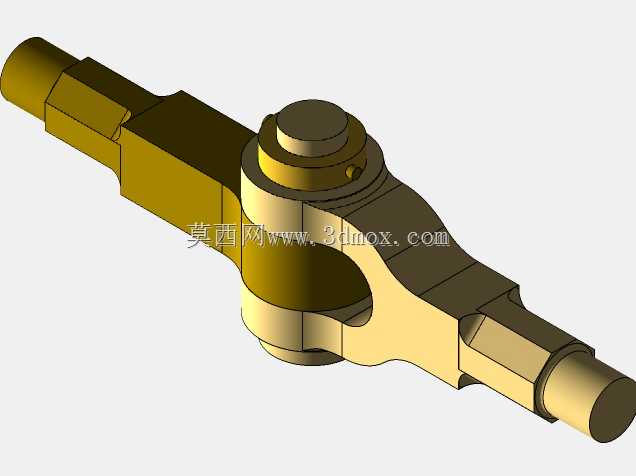

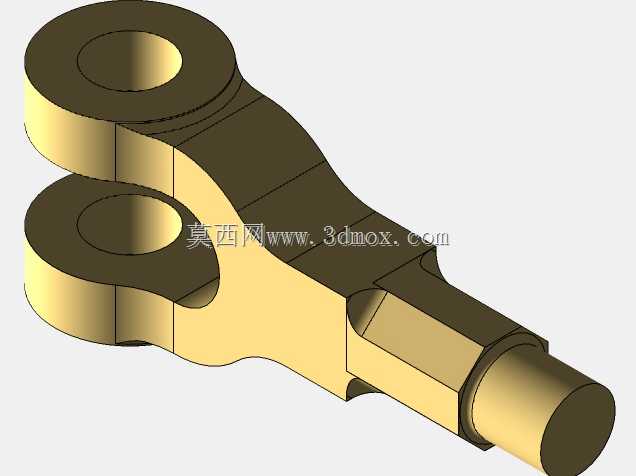

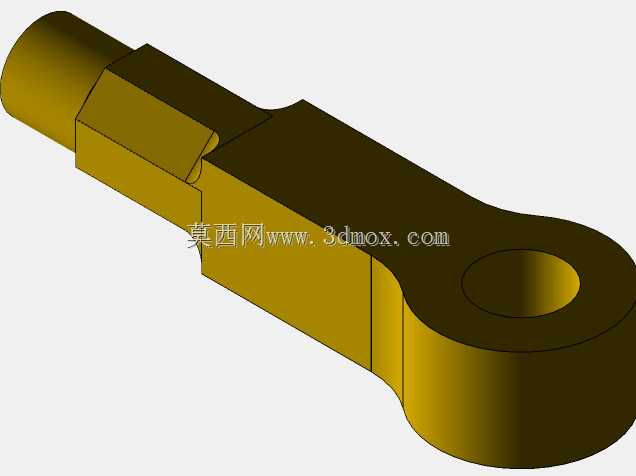

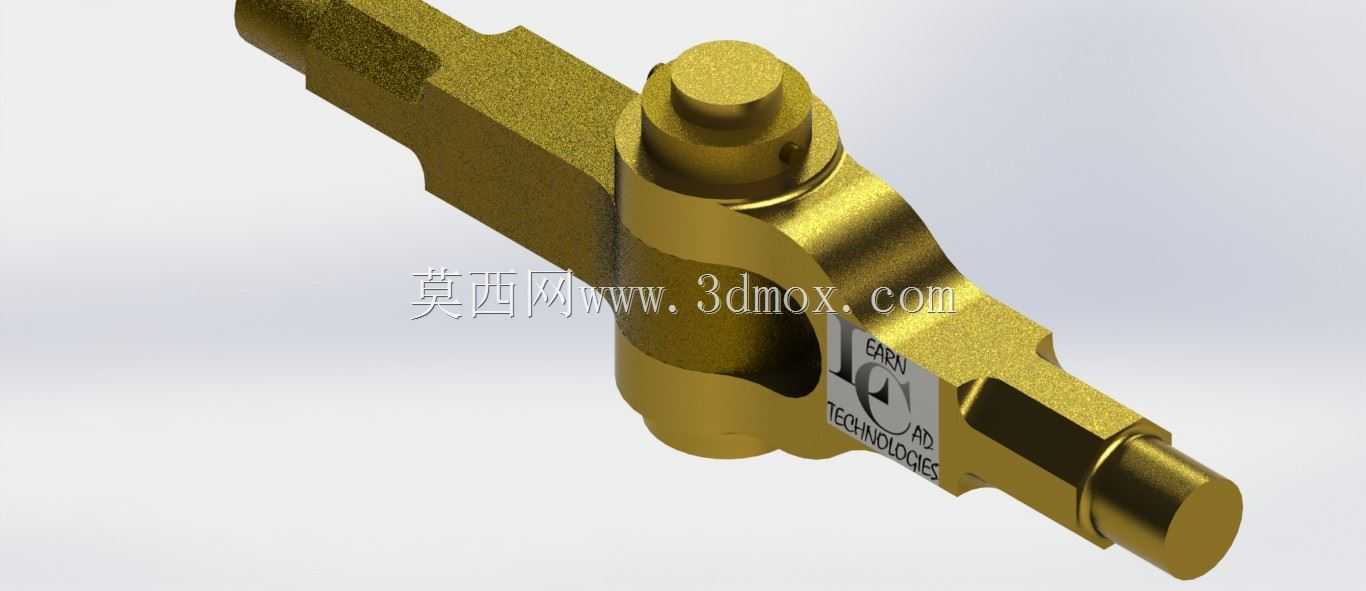

　　不同于常见的十字轴万向节，这款转向节采用一体式锻造本体搭配销轴铰接的结构，主体部分采用对称式的叉形布局，两端的轴头分别对接需要连接的两根偏置轴，中间的铰接部位采用大直径销轴配合耐磨衬套的结构，相比薄壁冲压的万向节结构，整体抗冲击载荷能力提升明显，能够适配存在瞬时冲击扭矩的传动场景，比如小型装载机的转向驱动桥、农用三轮车的前桥转向传动部位，都能看到这类结构的实际应用。设计过程中，首先考虑的是安装边界的适配性，两端轴头采用标准的圆柱轴颈设计，轴颈长度预留了足够的卡簧槽与轴承安装位，能够直接适配常规的深沟球轴承或者滑动衬套安装，不需要额外加工转接结构；中间铰接部位的转动间隙控制在0.02mm以内，既保证转动过程无卡滞，

　　又避免间隙过大带来的传动回差，对于需要精准传递转角的进给机构来说，这个间隙范围能够满足绝大多数普通传动的精度要求。外形尺寸方面，整体沿轴向的总长度控制在适配多数小型传动箱的安装空间范围内，中间铰接部位的最大外径经过优化，不会和周边的箱体加强筋、固定螺栓产生运动干涉，两端轴头的直径采用通用的尺寸系列，能够和市面上常见的轴径规格直接匹配，不需要定制特殊尺寸的连接套。从受力角度设计时，对叉形部位的过渡圆角做了加大处理，避免应力集中导致的断裂问题，销轴部位采用贯穿式的锁紧结构，工作过程中不会因为反复正反转出现销轴脱出的故障，铰接面的润滑槽直接开设在本体的衬套安装位内，日常维护时只需要通过预留的注油孔加注润滑脂即可，不需要拆解整个部件。

　　实际安装过程中，只需要先将两端的轴头分别穿入对应轴的连接孔内，锁紧顶丝或者平键之后，再调整中间铰接部位的角度，确保两轴的偏置角度在部件允许的摆动范围内，就可以完成安装，不需要复杂的对中调试，对于现场维修、非标改装的场景来说，能够大幅缩短装配工时。在工况适配性上，该结构能够在-20℃到80℃的常规工作环境下稳定运行，配合金属材质的本体，能够适应多粉尘、少量油污的工作环境，不会像工程塑料类的铰接件那样出现老化脆断的问题，在农机、小型工程机械这类维护条件相对有限的场景下，长期使用的可靠性更有保障。不同于部分需要配套专用法兰的传动连接件，这款转向节的连接方式采用通用的轴孔配合加键传动的形式，能够直接替换现有设备上老化损坏的同类型部件，不需要对周边的安装结构做改动，备件替换的适配性很强。
