CA6140车床用承插式连接接头结构

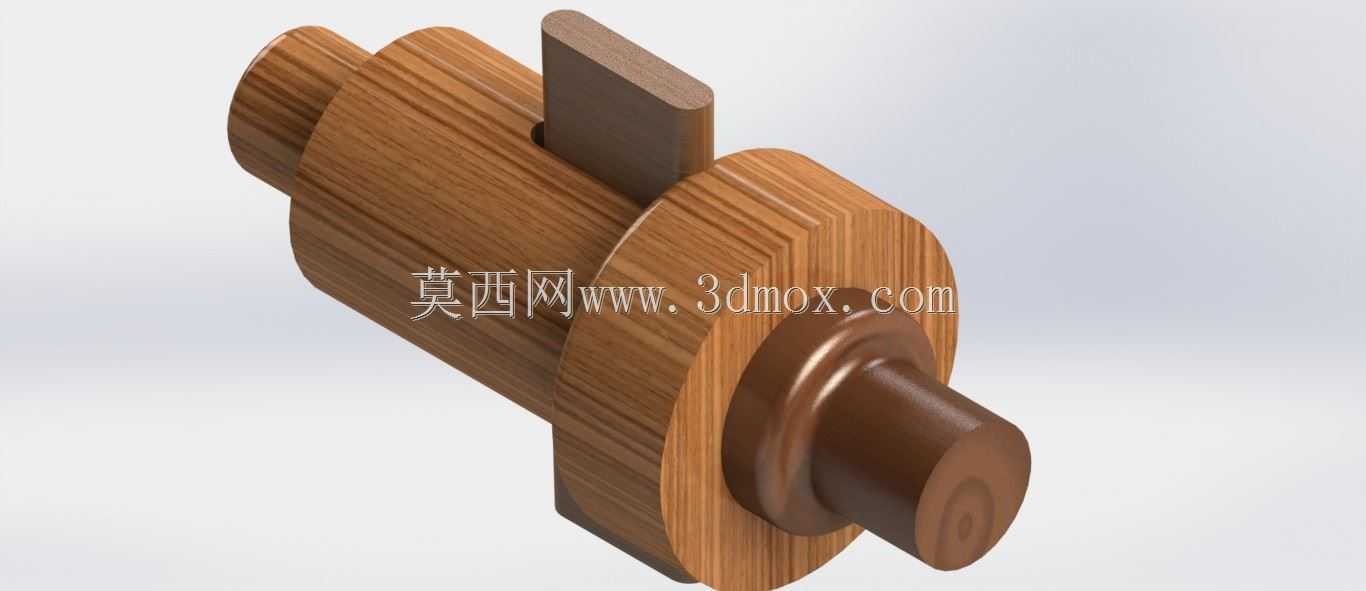

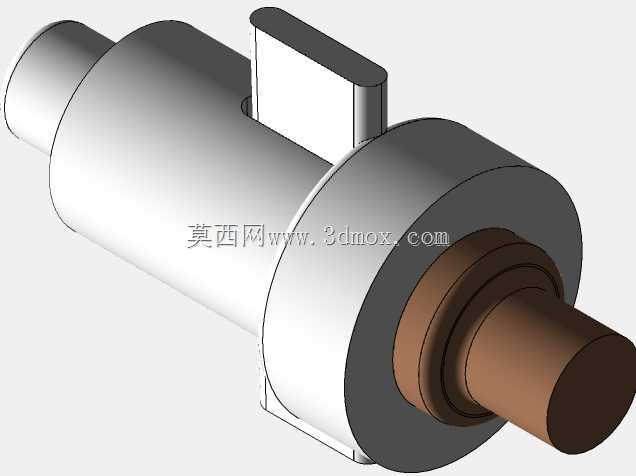

　　在普通卧式车床的流体管路、传动辅助油路布局中，承插接头是承担管路对接、介质导通与定位支撑的核心小型零件，这类零件的设计合理性直接影响车床润滑系统、冷却辅助回路的运行稳定性，尤其在CA6140这类量产普及型卧式车床的运维与改装场景中，适配性良好的承插接头能够大幅降低管路泄漏风险，减少设备停机维护频次。从实际应用场景来看，该接头主要安装在车床主轴箱侧的润滑油路分支位置，一端插入预制的油路安装孔内，另一端对接外部供油管路，同时接头自带的径向凸台结构承担轴向定位作用，避免管路压力波动导致接头窜动移位，上方的扁方结构则是为装配环节预留的扳手夹持位，方便现场安装时施加拧紧力矩，不会出现夹持打滑损伤接头表面的问题。

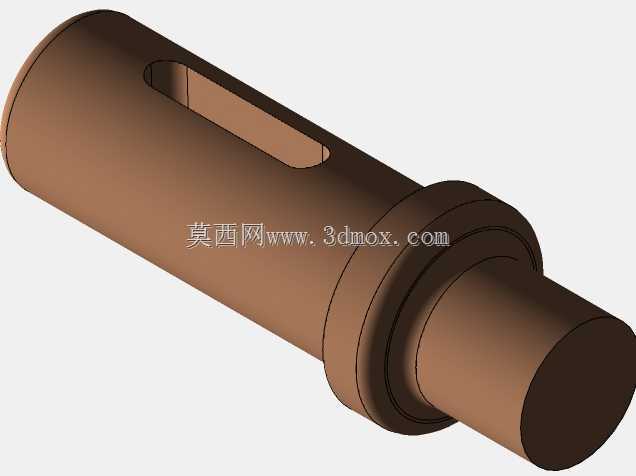

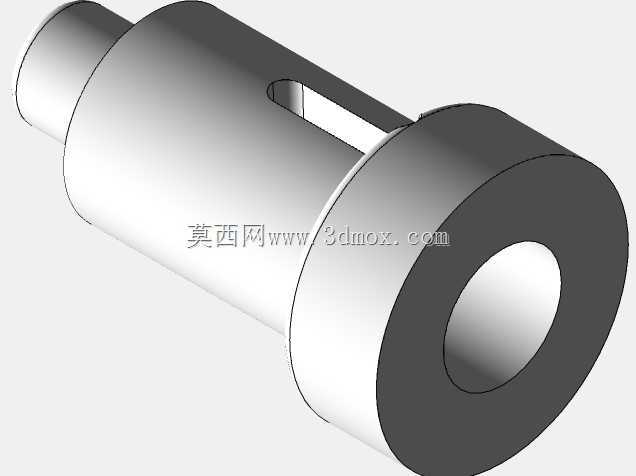

　　从功能特性层面拆解，该接头采用阶梯轴式的主体结构，不同直径的轴段分别对应不同的装配需求：最小直径的端部轴段做了圆角过渡处理，插入安装孔时能够自动导正，不会刮伤安装孔内壁的密封面；中间的大直径凸缘是轴向定位的核心面，装配时该端面与安装孔的基准面完全贴合，保证接头插入深度符合设计要求，避免插入过深堵塞油路、或是插入过浅导致密封失效；凸缘另一侧的轴段用于对接外部管路，表面粗糙度控制在适合管路套接的范围，既保证套接时的装配顺畅度，又能提供足够的摩擦阻力防止管路受振动脱落。

　　设计思路上，这类承插接头没有采用复杂的异形结构，完全遵循车床零件的易加工、易装配、高可靠性原则：主体采用回转体结构，绝大多数加工工序可以通过车床一次装夹完成，仅上方的扁方结构需要通过铣削工序加工，加工工序少、工艺成熟度高，适合批量生产时控制加工成本；所有棱边都做了小倒角处理，既去除加工毛刺避免装配时划伤操作人员，也能在装配过程中起到导向作用；密封相关的配合面没有设置多余的沟槽结构，依靠配合面的加工精度与外接密封件实现密封，减少了密封件的使用数量，降低了长期使用后的密封老化失效概率。

　　从安装边界与尺寸适配角度来看，该接头的总长度控制在适配CA6140车床主轴箱侧壁安装空间的范围内，不会因为接头过长与箱体内的传动齿轮、轴类零件发生运动干涉；最大外径的凸缘尺寸经过匹配设计，既保证足够的轴向承压面积，又不会占用过多的安装面空间，相邻油路接头的安装间距可以控制在合理范围，避免布局过于紧凑导致装配操作空间不足；扁方结构的对边尺寸符合常规开口扳手的尺寸系列，现场运维时不需要使用专用工具，使用通用扳手即可完成拆装操作，降低了设备维护的工具门槛。

　　在实际的设备运维场景中，这类承插接头属于易损配件，长期受润滑油的浸泡、管路的振动影响，配合面会出现磨损导致密封性能下降，因此对接头的建模精度有较高要求：各轴段的同轴度公差需要控制在合理范围，避免装配后出现偏斜导致密封面受力不均；扁方结构与主体轴线的对称度需要满足加工要求，否则扳手夹持时会出现偏载，导致拧紧力矩不足或是接头断裂；凸缘的定位端面与轴线的垂直度也需要严格控制，保证装配后定位面完全贴合，不会出现间隙导致渗漏。这类接头的三维建模过程中，需要重点关注各轴段的过渡圆角、倒角尺寸，以及扁方结构的位置尺寸，确保加工出的零件能够直接替换原厂配件，不需要二次修配即可完成装配，适配车床的原有安装位置。
