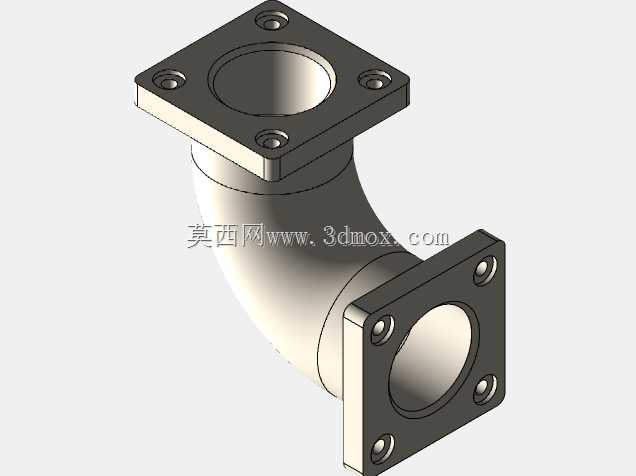

带法兰连接90度弯管接头结构设计

　　这款90度弯管接头主要应用在工业流体输送管路的转向布设场景中，常见于液压泵站管路排布、化工介质输送管线、车间压缩空气管网、机床冷却供液回路等需要改变管路走向的安装位置，能够在有限的安装空间内完成管路直角转向，避免管路强行弯折产生的应力集中与通径缩径问题，保障介质输送过程的顺畅性。从功能特性来看，该接头两端采用标准法兰连接结构，法兰端面加工有均匀分布的螺栓安装孔，可与对应通径的管路法兰、阀件法兰直接通过螺栓组紧固连接，法兰密封面可根据输送介质特性适配不同密封垫片，满足不同压力等级的管路密封要求，相比螺纹连接的弯头，法兰连接形式更适合大通径、中高压工况的管路连接，安装拆卸时无需转动整段管路，后期管路维护更换的操作便捷性更高。

　　弯管主体采用等通径圆弧过渡结构，转弯处的内壁曲率经过优化设计，介质流经转弯位置时的流阻更小，不会出现直角弯头常见的介质紊流、局部压损过大的问题，同时圆弧过渡的结构也避免了直角拐角处的应力集中，提升了接头整体的承压能力，在长期承受管路内压与管路振动载荷的工况下，不易出现拐角开裂的失效问题。在设计思路上，这款弯管接头的建模过程首先确定了两端法兰的安装基准面，两个法兰端面的空间位置呈90度垂直分布，根据管路通径要求确定弯管的中心轨迹圆弧半径，保证弯管段的通径与两端法兰的通径完全一致，避免出现通径突变影响介质输送。法兰端的螺栓孔采用圆周均布的排布方式，孔位尺寸匹配对应压力等级的法兰标准，安装时可与同规格标准法兰实现互换，

　　不需要额外加工适配结构。建模过程中对弯管与法兰的连接位置做了圆角过渡处理，消除连接位置的应力集中点，同时也避免了加工过程中出现尖锐棱角导致的安装划伤问题。从安装边界尺寸来看，两端法兰的端面到弯管中心拐点的距离经过精准核算，能够保证在紧凑的安装空间内完成管路转向，不会与周边的管路、设备结构产生安装干涉，法兰的外圆尺寸、螺栓孔中心距、螺栓孔直径都严格匹配对应通径的法兰连接标准，现场安装时可直接替换同规格的标准弯头，不需要对现有管路做额外改造。弯管的壁厚根据常用的管路工作压力范围做了匹配设计，既能够满足中低压工况的承压要求，也不会因为壁厚过大造成材料浪费与接头整体重量过高的问题。在实际设备配套中，

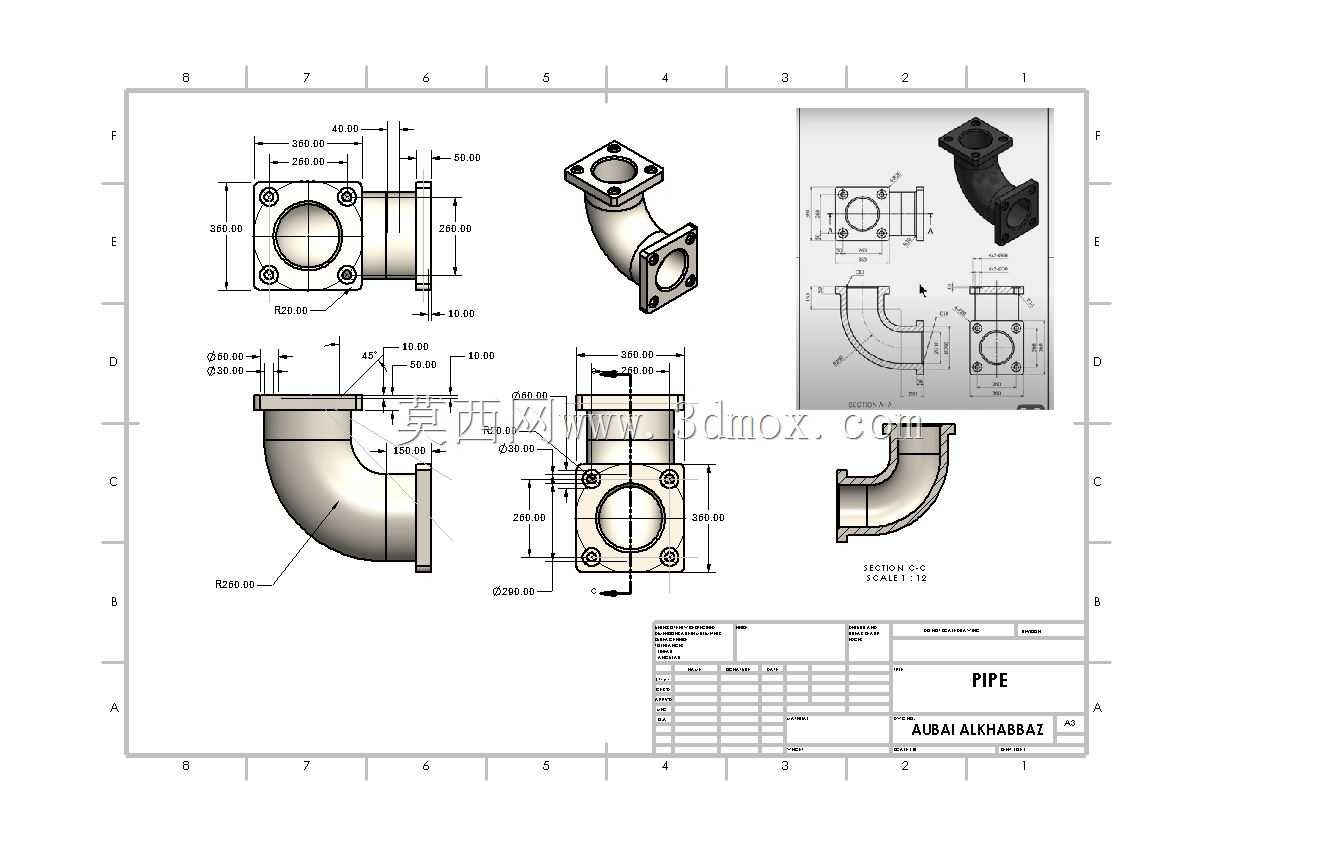

　　这类弯管接头除了应用在固定布设的工业管路中，也常配套在机床冷却系统、液压设备的阀组连接管路中，比如车床的切削液供液管路转向位置，使用这类法兰连接弯管可以方便后期清理管路内的切削液沉积杂质，拆卸时只需要拆开法兰螺栓即可将弯头取下，不需要拆解整段管路。在液压系统的压力管路中，这类等通径弯管能够减少压力油流经转向位置的压损，提升液压系统的动作响应速度，同时法兰连接的结构也能承受液压系统工作过程中的压力脉动冲击，相比焊接式弯头，法兰连接的形式不会出现焊接缺陷导致的漏油问题，长期使用的可靠性更高。建模过程中完整还原了接头的所有结构细节，包括法兰端面的密封面结构、螺栓孔的倒角、弯管外壁的过渡圆角，可直接用于管路排布的干涉检查、安装模拟，也可作为后续工程图生成、加工工艺编制的基础模型，结构尺寸完全符合实际加工与安装的要求，不存在无法落地的理想化结构设计。
