CATICS竞赛级基础练习异形支座结构

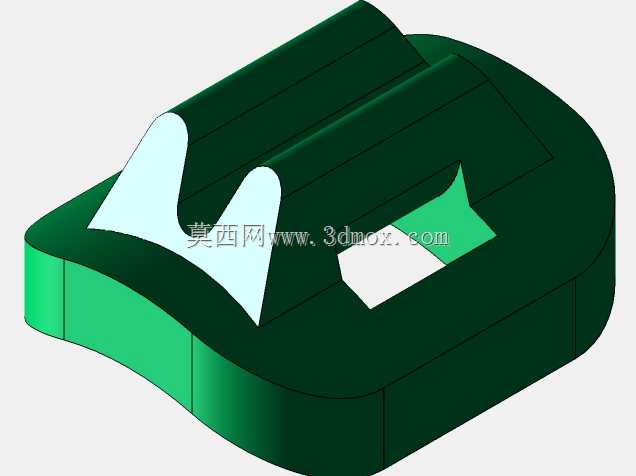

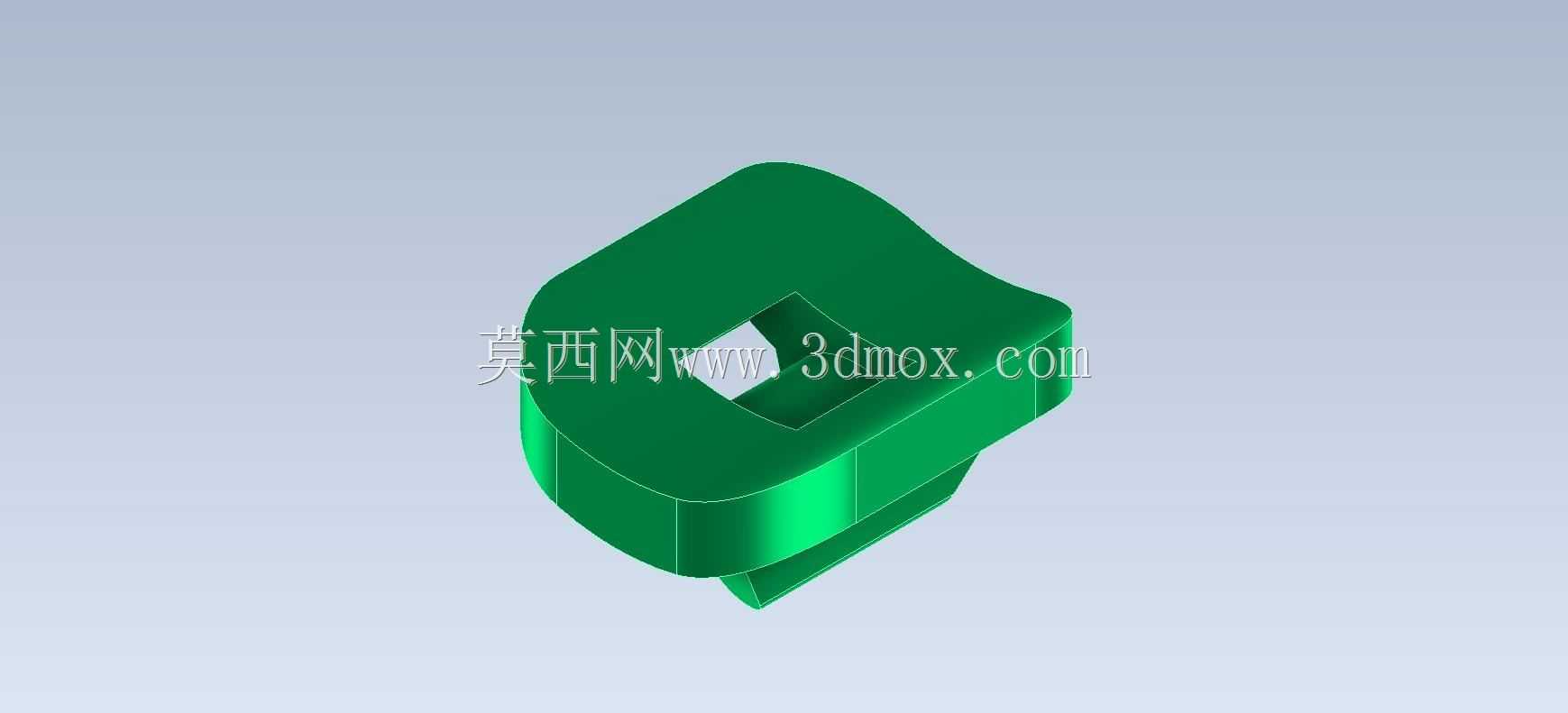

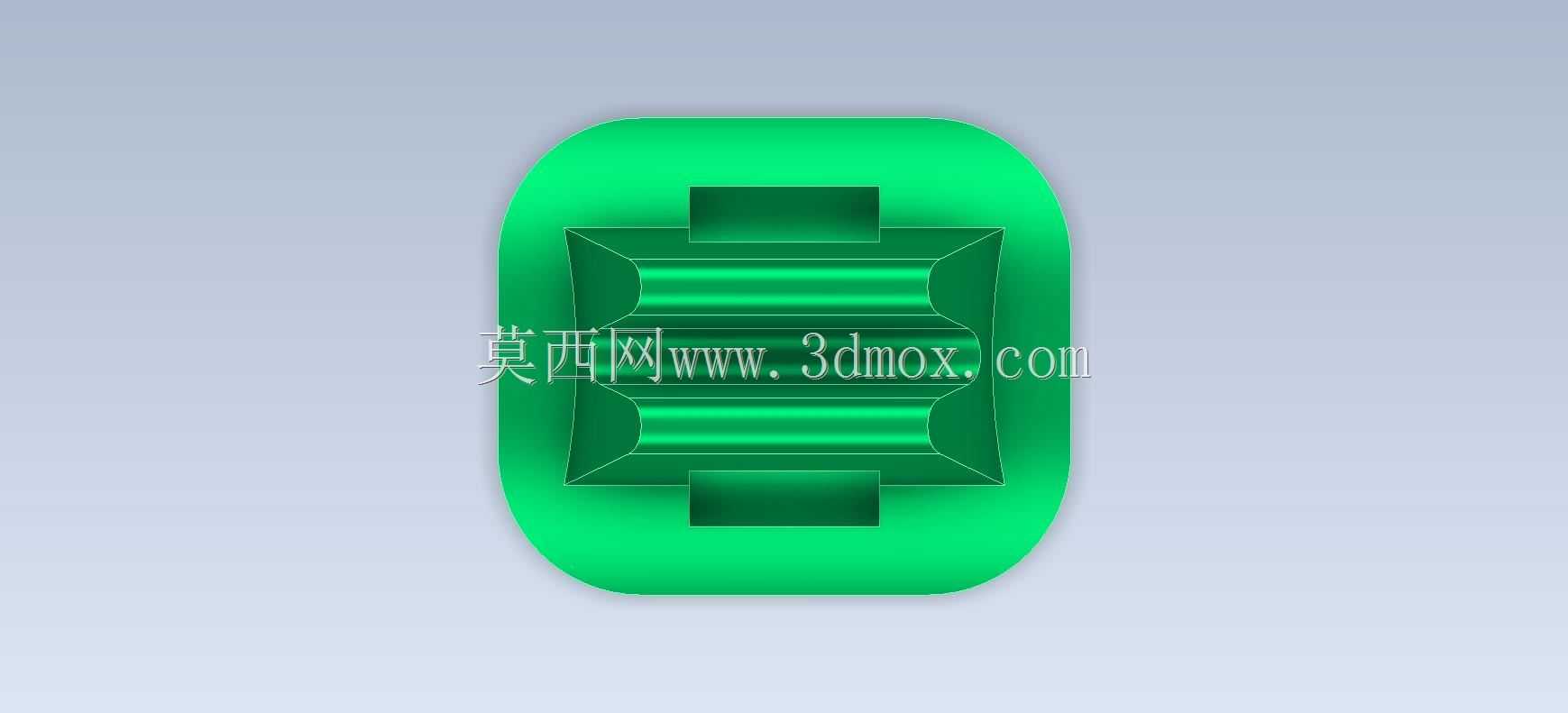

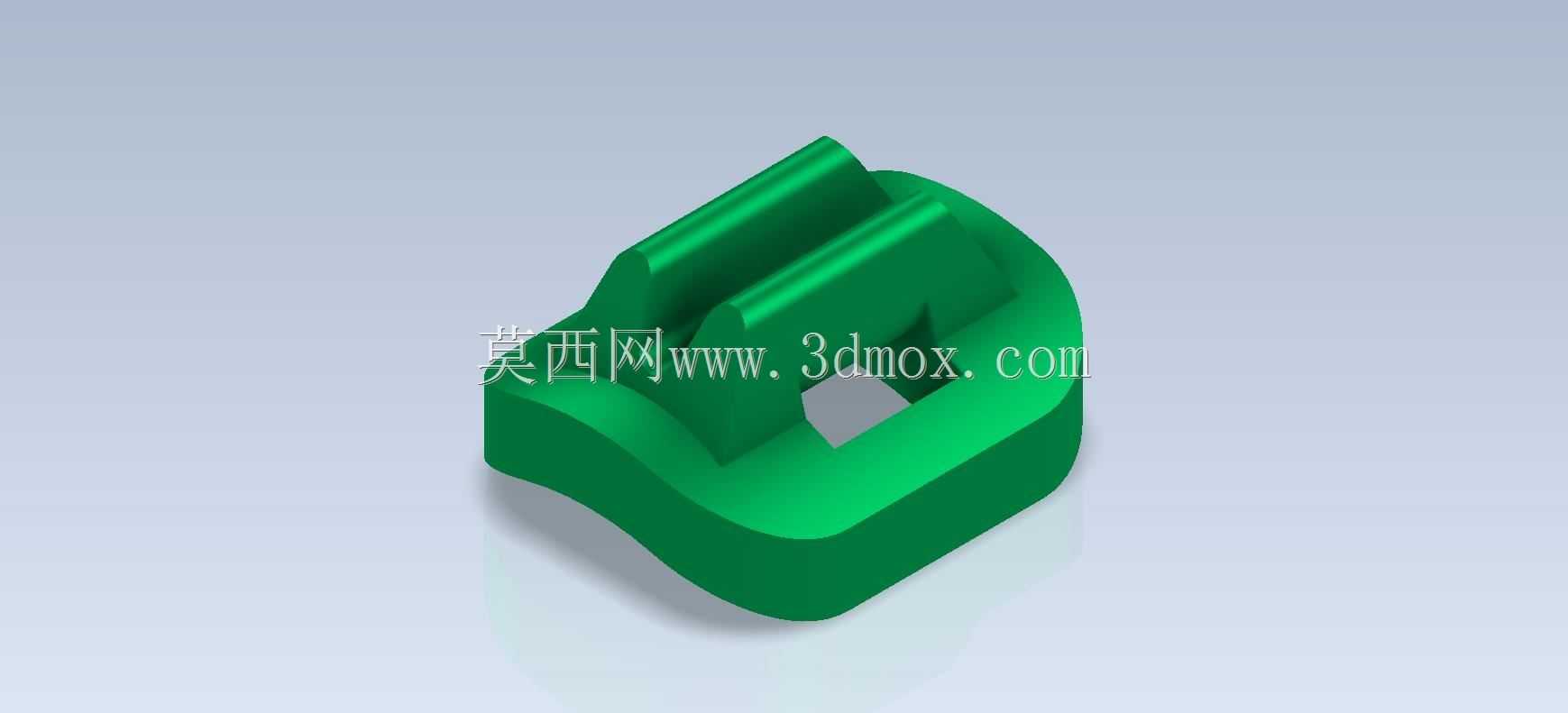

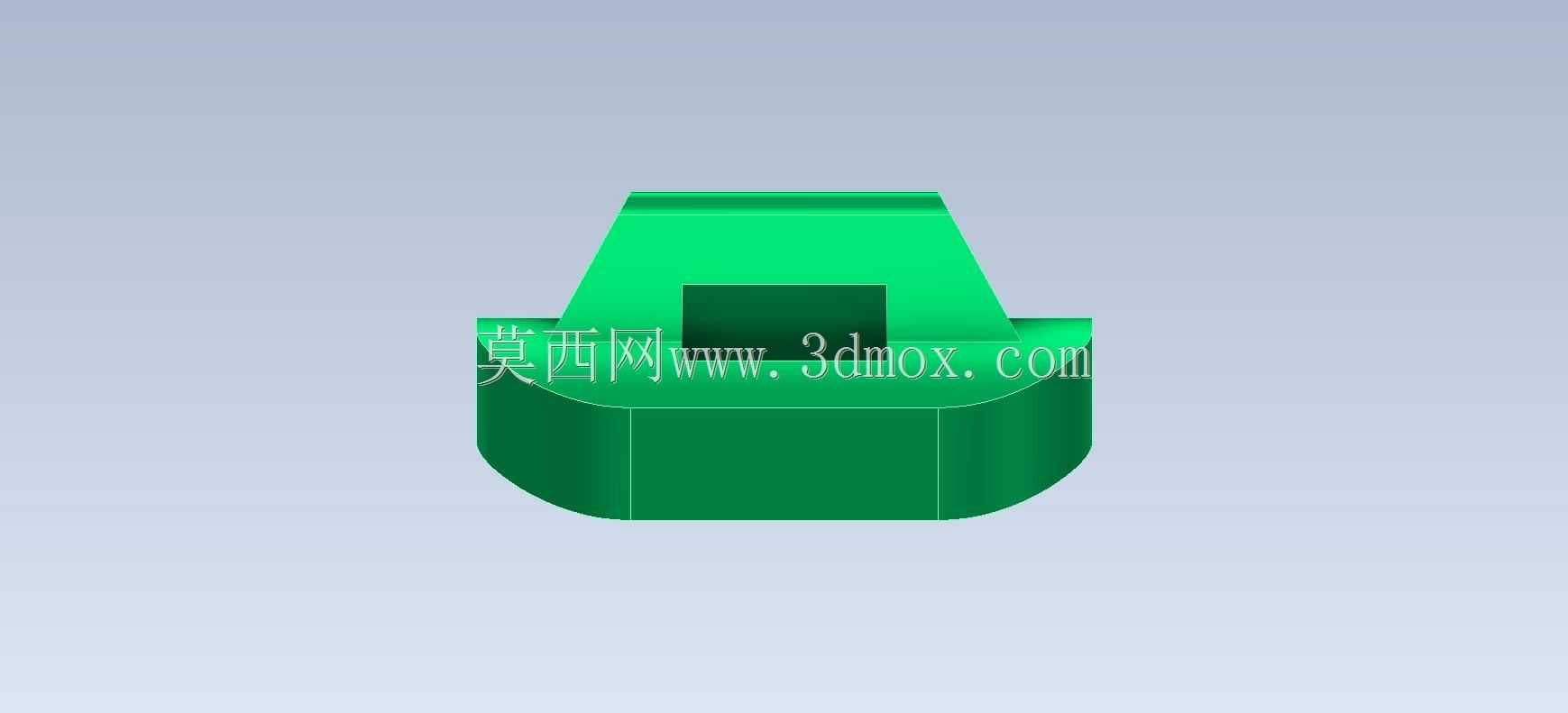

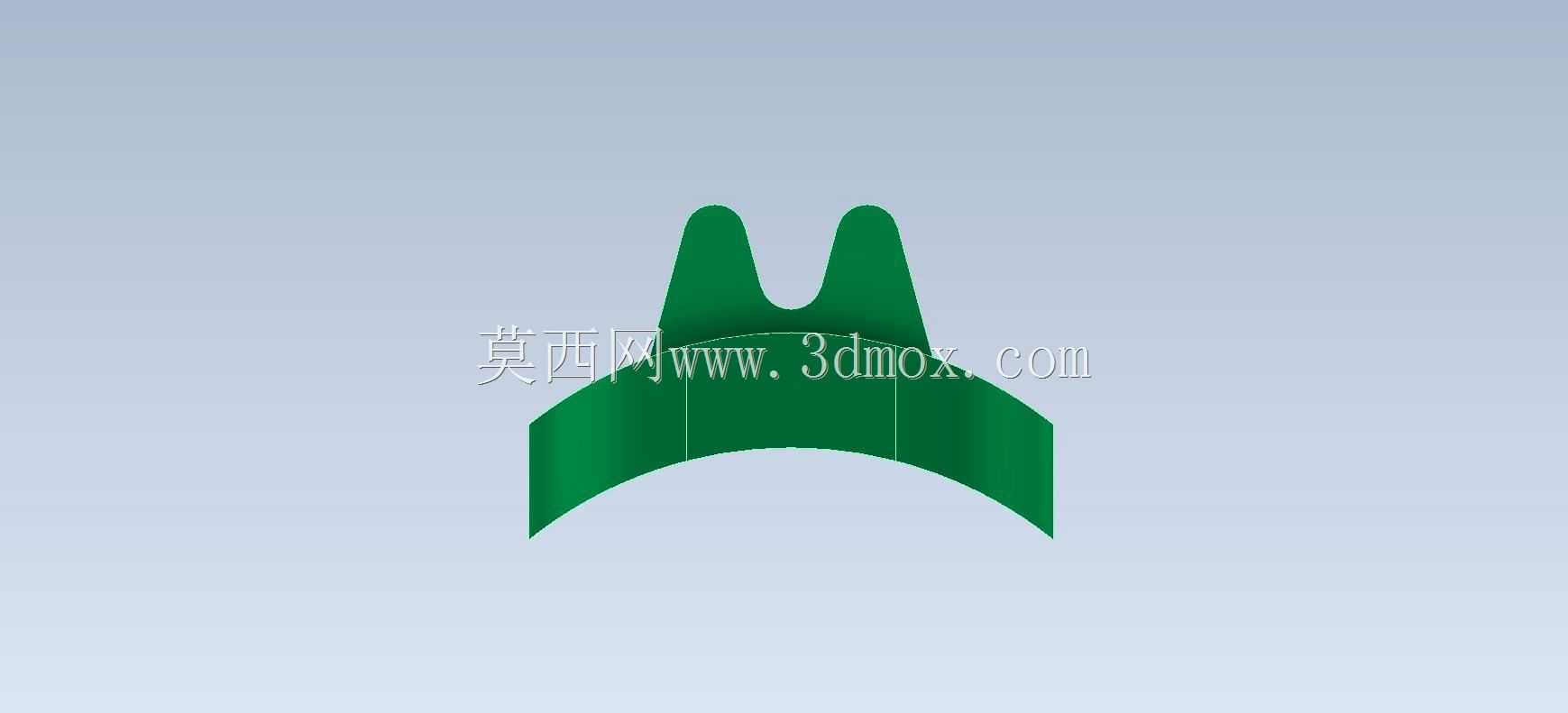

　　这类异形支座类零件常见于小型工装夹具、自动化输送线的定位工位以及轻工设备的支撑连接环节，主要承担相邻组件的定位承托、限位导向作用，在实际产线中往往需要配合插销、定位轴完成快速装夹，避免工位切换时工件出现偏移错位。从结构设计逻辑来看，该零件采用底部弧形承托基座搭配上部双平行立板的布局，底部曲面轮廓是为了适配圆柱形安装基面的贴合需求，相比平面基座能大幅提升与圆弧安装面的接触面积，减少紧固后的应力集中问题，避免长期受交变载荷出现基座开裂。上部双立板的平行度公差需要控制在0.05mm以内，中间预留的方形通孔是为了穿装锁紧方销，立板顶部的斜切导向结构，能在配套组件装配时起到导入作用，降低人工对位的难度，提升装配效率。尺寸参数上，

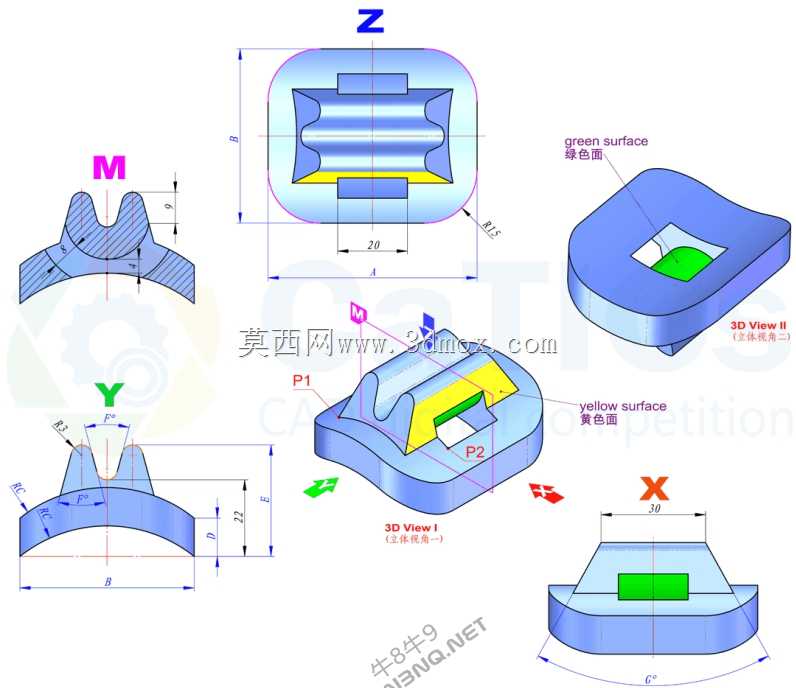

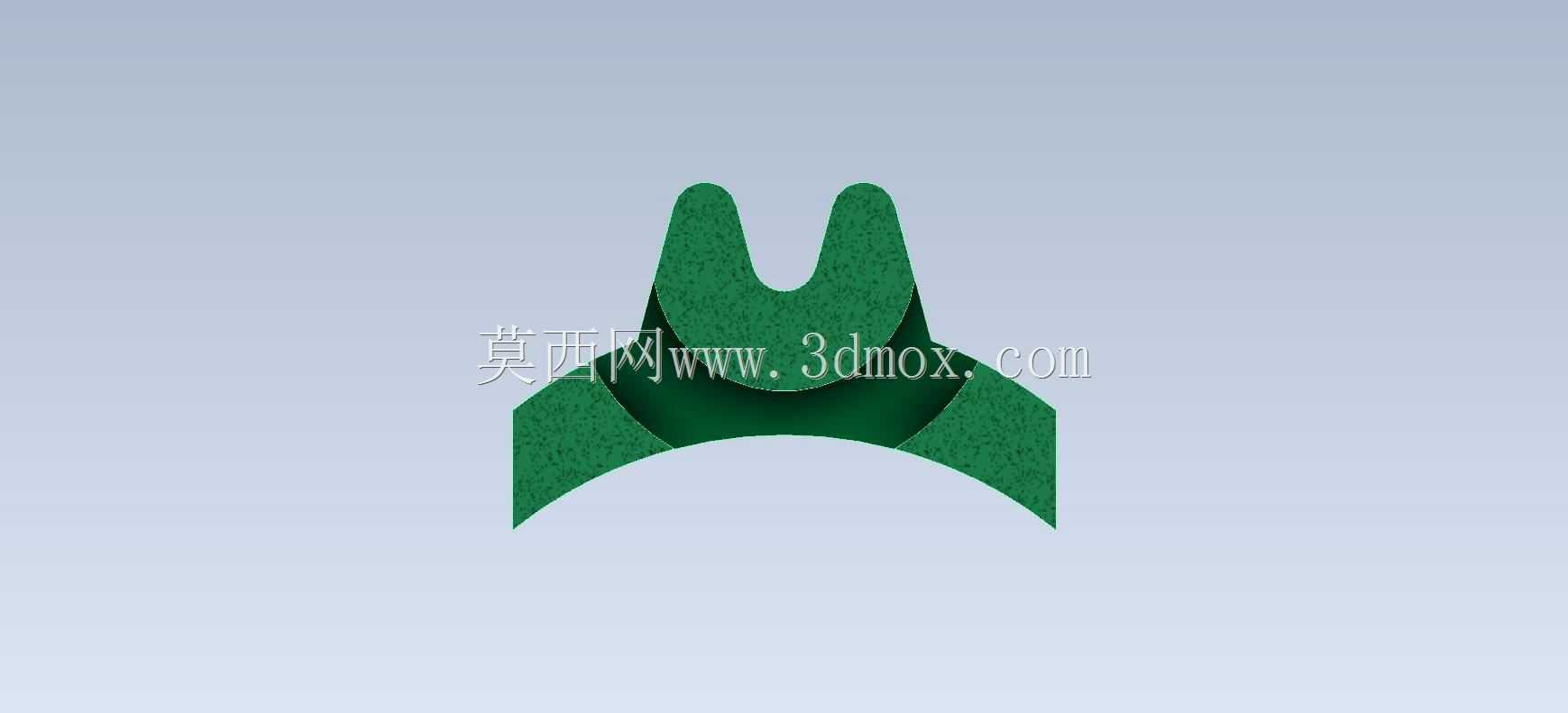

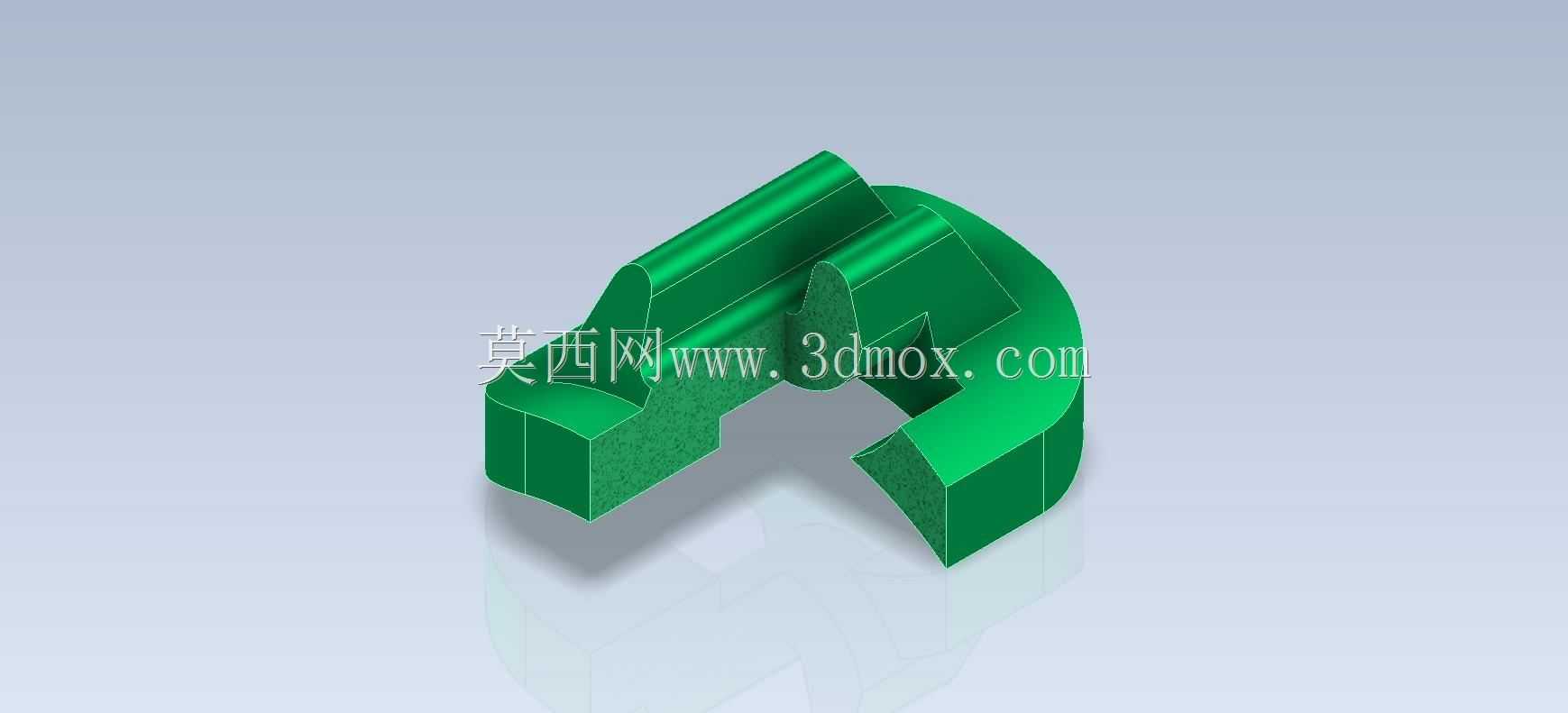

　　建模时给定的A=60、B=50、C=40、D=11、E=32、F=30、G=58的约束条件，完全贴合实际工装零件的尺寸边界，基座总宽度50mm的设计刚好适配常用的40系列铝型材安装槽距，不需要额外加装转接板就能直接固定在型材框架上，上部立板间距32mm的尺寸，刚好匹配常用的30mm宽度的滑动压块，预留的1mm间隙能保证压块滑动时不会出现卡滞。建模过程中需要重点关注曲面与立板衔接处的圆角过渡，该位置是应力集中的高发区域，R角取值不能小于3mm，否则在受冲击载荷时容易出现应力断裂；中间方孔的位置需要严格保证与基座底面的垂直度，否则穿装的锁紧销会出现别劲问题，导致锁紧失效。这类练习模型的建模逻辑完全对标实际生产中的零件设计流程，

　　从基准选择开始，优先以基座底面为第一基准，两侧对称面为第二基准，依次完成草绘、拉伸、切除、圆角等特征，能帮助初学者快速掌握参数化建模的约束逻辑，理解尺寸链对零件实际装配的影响，避免出现建模尺寸与实际加工需求脱节的问题。在实际应用场景中，这类支座往往会采用POM或者铝合金材质加工，POM材质适用于低载荷的定位工位，具备自润滑特性不需要额外加注润滑脂，铝合金材质则适用于需要一定结构强度的支撑工位，表面阳极氧化处理后能具备不错的耐磨抗腐蚀性能，适配车间多油污、多粉尘的工作环境。
