带阵列沉孔矩形安装板结构设计方案

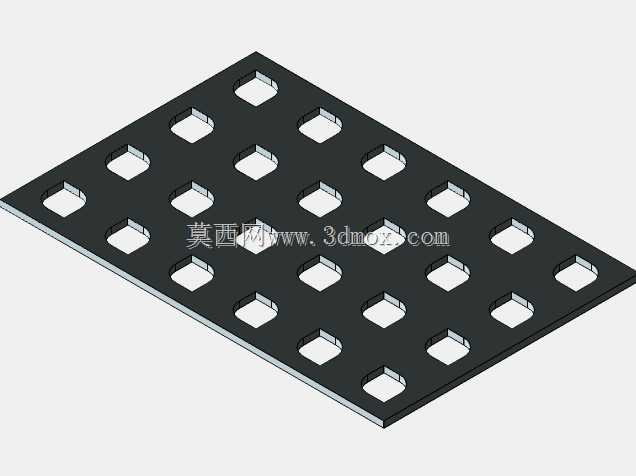

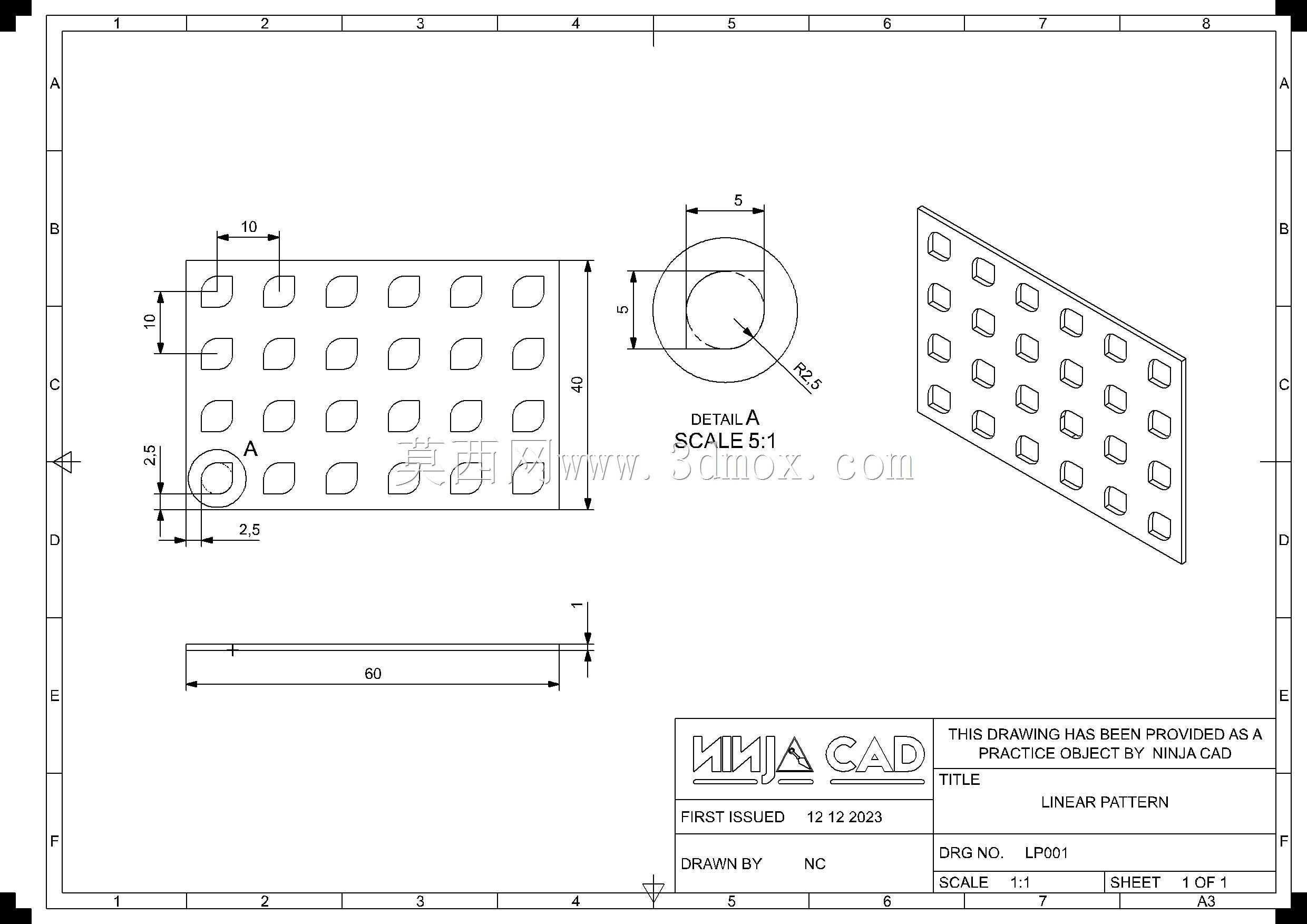

　　这类带规则阵列沉孔的矩形安装板，在机床加工领域的工装夹具、小型功能模组安装场景中应用十分广泛，常作为各类检测元件、小型气动组件、定位挡块的承载基板使用，也可直接作为教学演示案例帮助初学者理解线性阵列特征的建模逻辑。从结构设计来看，整体采用60mm×40mm的矩形薄板构型，板厚控制在5mm，既保证了基础承载刚度，又不会占用过多安装空间，适配多数小型自动化模组的安装空间边界。板面采用5行6列的等距沉孔阵列布局，横向孔中心距为10mm，纵向孔中心距为8mm，单孔采用直径5mm的通孔搭配R2.5的沉孔倒角结构，沉孔深度2.5mm，可适配M4规格的内六角圆柱头螺钉安装，安装后螺钉头完全沉入板面以下，不会出现凸起干涉相邻组件的问题，

　　这也是工装类安装板的常规设计要求。板体左下角额外设置了一个同规格的定位基准孔，作为整个阵列特征的设计基准，加工时可先加工该基准孔，再以此为定位基准完成其余阵列孔的加工，能有效控制孔位的位置度公差，避免累计误差影响安装精度。建模过程中，这类结构的核心是线性阵列特征的参数化设置，先完成单个沉孔的切除特征绘制，设定好横向与纵向的阵列间距、实例数量后，即可快速生成整板的孔位结构，后续如果需要调整孔位数量或者间距，只需要修改阵列参数就能完成整体结构更新，不需要逐个修改孔特征，能大幅提升设计迭代效率。从实际使用角度出发，这类薄板类安装件的边缘做了0.2mm的微小倒角处理，去除加工产生的毛刺，避免安装时划伤操作人员或者配套线缆，

　　板体的平面度公差控制在0.05mm以内，保证安装后组件的贴合度，不会出现安装倾斜的问题。这类结构虽然构型简单，但涵盖了草图绘制、特征切除、线性阵列、基准设定等多个基础建模知识点，非常适合作为入门练习案例，帮助初学者掌握参数化建模的核心逻辑，理解结构设计中基准选择、公差匹配、安装干涉规避的实际工程思路，在实际生产中，这类板材常采用6061铝合金或者Q235钢板加工，根据使用场景的不同选择表面阳极氧化或者镀锌处理，提升防锈能力与表面耐磨性。
