CA6140机床用曲面弯臂式连接吊耳结构

　　该零件属于CA6140普通车床配套的小型连接承重构件，主要用于机床内部辅助油路管线、小型防护盖板的挂载固定，也可作为外置检测附件的临时挂载支点，替代传统焊接式吊耳的不可调缺陷，适配机床日常维护、功能加装过程中的零散挂载需求。从实际使用场景来看，这类小吊耳常布置在机床床身侧面、进给箱外侧等非核心传动区域，不需要承受大吨位载荷，但需要兼顾安装便捷性与外形贴合度，避免突出结构干涉操作人员的上下料动作，也不能与溜板箱的往复运动轨迹产生干涉。

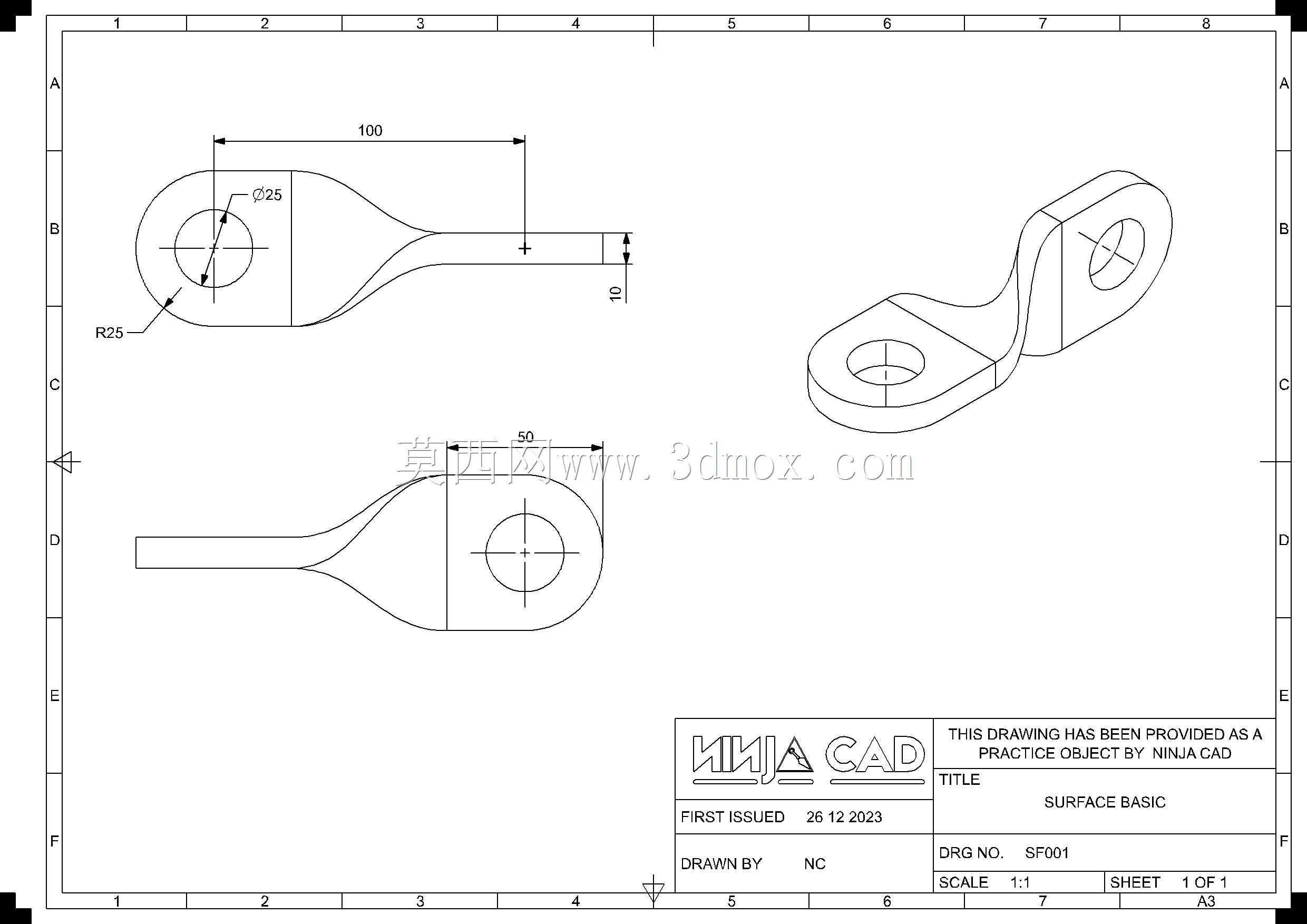

　　设计阶段首先敲定了弯臂式的整体构型，没有采用直杆式吊耳的方正结构，而是通过平滑曲面过渡连接安装端与挂载端，一方面减少棱角处的应力集中，即便长期承受挂载件的振动载荷，也不会在转角位置萌生疲劳裂纹；另一方面曲面外形更贴合机床外壁的铸造曲面，安装后不会形成突兀的凸起，降低车间内操作人员磕碰受伤的风险。安装端采用Φ25的通孔设计，孔边缘做R25的圆弧过渡，与安装面的贴合区域做了平面铣削处理，保证安装时螺栓锁紧后整个端面完全贴实，不会出现局部翘起导致的受力偏载，通孔的尺寸适配机床常用的M20内六角螺栓，不需要额外加工异型安装孔，现场装配时直接利用床身已有的预留螺纹孔即可完成固定，不需要二次钻孔破坏床身原有结构。

　　挂载端的窄臂结构宽度控制在10mm，整体长度从安装孔中心到臂端总长100mm，窄臂的厚度做了等强度设计，靠近安装端的位置厚度逐步增加，到臂端位置厚度收窄，既保证了足够的承重能力，单点位挂载5kg以内的管线、防护件时变形量不超过0.02mm，满足长期使用的刚度要求，又尽可能减少了材料占用，降低零件自重。零件的两个安装孔呈反向布置，对应不同的安装朝向需求，不管是需要水平向外挂载还是斜向下方挂载，都可以通过翻转零件选择合适的安装位，不需要额外定制不同角度的吊耳，减少备件的储备种类。

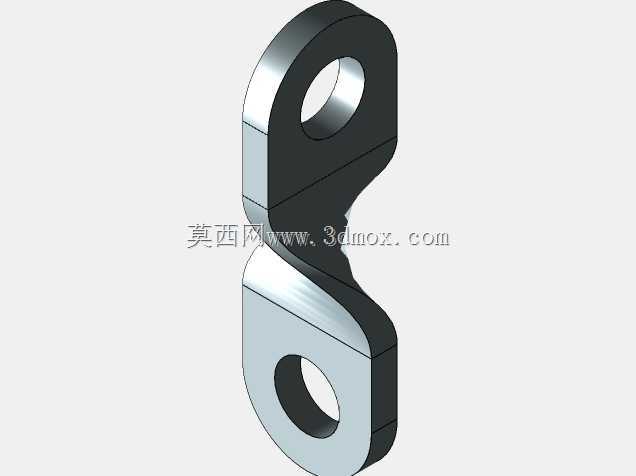

　　从建模逻辑来看，整个零件的曲面构建采用了引导线扫掠的方式，先绘制两端安装环的截面轮廓，再绘制中间过渡的曲率连续引导线，保证整个曲面没有硬折边，后续做表面处理时也不会出现积漆、打磨不到位的问题。安装孔的位置做了同轴度约束，保证螺栓穿过时不会出现卡滞，孔的端面与孔轴线的垂直度控制在0.05mm以内，避免锁紧时螺栓受附加弯矩。零件的所有外露棱边都做了R0.5的倒角处理，没有锋利的锐边，装配和后续维护时不会划伤操作人员的手套或皮肤。

　　实际安装时需要注意，该吊耳的安装面必须与机床基体表面完全贴合，锁紧螺栓的扭矩控制在12N·m即可，不需要过大的锁紧力避免零件薄壁位置产生压溃变形；挂载物件时尽量让载荷方向沿吊耳臂的中心轴线方向，避免侧向载荷导致臂部产生弯曲变形。这类小零件虽然不属于机床的核心传动构件，但在机床的实际运维、功能拓展中使用频率很高，合理的曲面设计既保证了结构强度，又兼顾了安装适配性与使用安全性，相比传统的直角式吊耳，在紧凑安装空间内的适配性更强，不会与周边的管线、操作手柄产生运动干涉。
