三角忍者飞镖结构设计三维数模

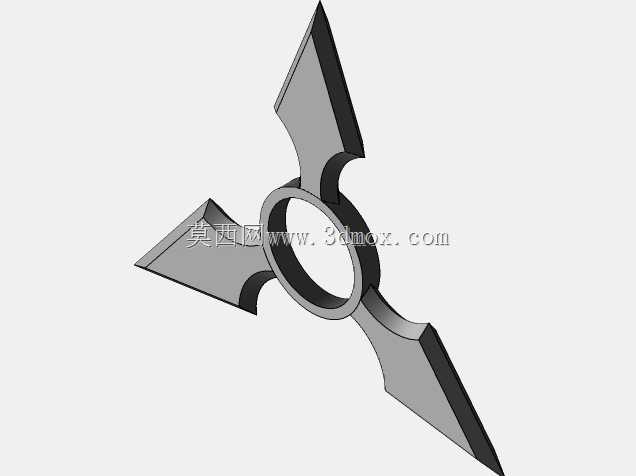

　　该三角忍者飞镖结构采用中心对称三刃布局，核心承载区为中心环形握持结构，环形内径适配成人手指穿持需求，外径与刃部根部做圆弧过渡，避免应力集中导致的刃根断裂问题。单刃采用锐角三角形切削轮廓，刃尖做微小倒钝处理，既保留飞镖的造型辨识度，又避免锐边带来的安全隐患，刃身从根部到尖端做等比例厚度收窄，保证飞行过程中的动平衡稳定性。从结构设计逻辑来看，三刃夹角严格控制为120度，每片刃的质心到中心环形圆心的距离完全一致，旋转时可保证各方向离心力均衡，降低飞行过程中的偏摆幅度，提升投掷后的落点精度。刃部与中心环的连接位置设置R5圆弧过渡，分散投掷撞击时的冲击力，避免连接位置出现应力断裂。整体厚度均匀，侧视轮廓为平直等厚结构，边缘做微小倒角处理，

　　既降低空气阻力，也避免加工过程中出现割手问题。从应用场景来看，该结构可作为文创周边摆件的核心结构，也可作为影视道具、cosplay装备的基础结构件，还可作为机械设计教学中对称结构建模、圆形阵列特征练习的教学案例。设计过程中优先保证结构对称性，所有刃部特征均通过圆形阵列生成，单个刃部的轮廓尺寸标注清晰，中心孔直径为16mm，整体外接圆直径为75mm，厚度为2mm，整体尺寸适配手持握持与桌面摆放需求，安装摆放时可通过中心孔穿入定位销固定于展示架上，也可直接平放于展示台面。刃部的斜面角度经过反复调整，既保证造型的锐利视觉效果，又控制加工难度，采用常规铣削加工即可完成整体结构制作，无需特殊工装夹具。结构整体无复杂曲面，所有特征均为规则拉伸与圆弧过渡，建模过程中可通过单刃草图绘制后阵列完成，适合初学者练习对称类零件的建模思路，理解圆形阵列特征的应用逻辑，掌握薄壁类对称零件的尺寸标注方法与公差控制要点。
