CA6140机床用带钩拉伸弹簧结构设计

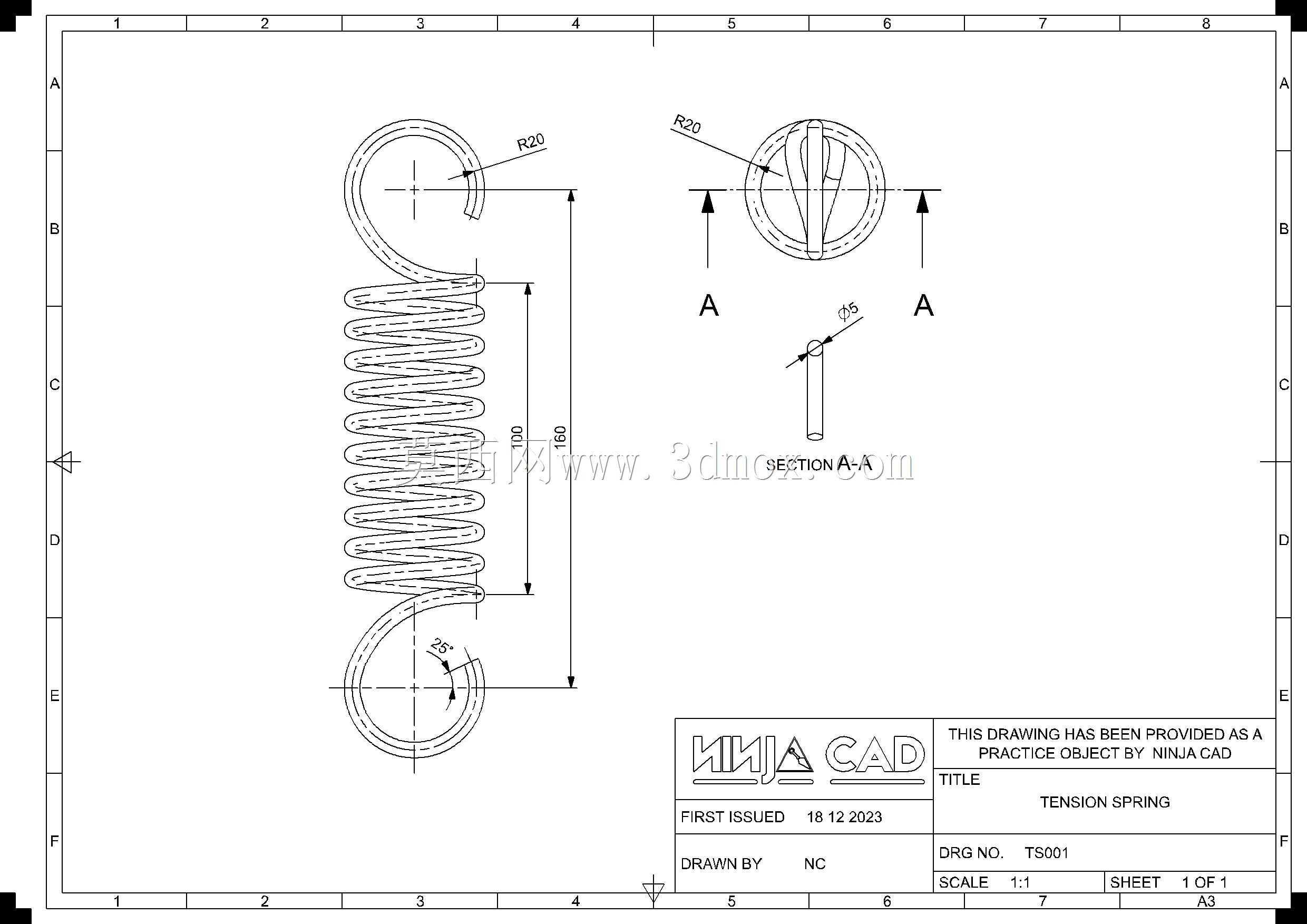

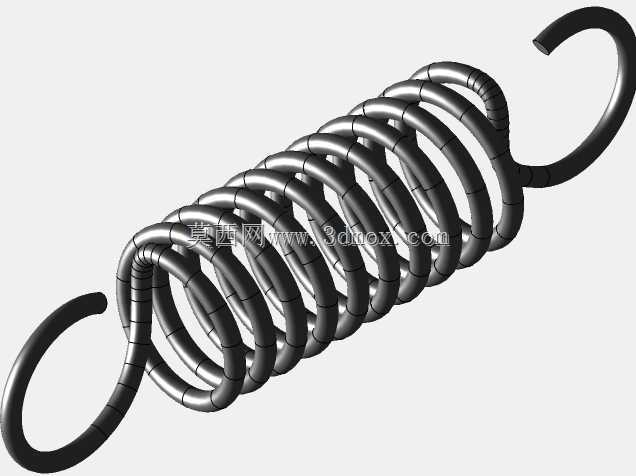

　　在普通卧式车床的进给传动、操纵机构以及防护复位结构中，拉伸弹簧是承担复位、张紧、载荷缓冲功能的核心弹性元件，本次设计的带钩拉伸弹簧，正是适配CA6140系列普通车床操纵机构复位需求的定制化弹性零件。从实际装机场景来看，这类弹簧多布置在车床溜板箱操纵手柄复位组件、主轴箱变速操纵杆回位结构、开合螺母操纵机构的复位点位，日常工作中需要频繁承受往复拉伸载荷，同时要适配车床内部多油污、金属切屑飞溅的工况，因此设计阶段首先要明确安装边界的约束条件。弹簧两端采用半圆钩环结构，钩环的弯曲半径经过反复校核，既保证钩环与安装销轴的配合间隙控制在0.2-0.5mm区间，避免安装后出现过大的旷量导致机构动作迟滞，又要避免钩环弯曲半径过小造成的应力集中问题，

　　防止长期往复载荷下钩环根部出现疲劳断裂。弹簧本体的有效圈数、节距参数是结合车床操纵机构所需的复位拉力计算确定的，当操纵杆扳动到最大行程位置时，弹簧的拉伸长度不超过自身许用拉伸量的75%，预留足够的载荷余量，应对车床长期使用后弹簧出现的轻微刚度衰减问题，避免机构出现复位不到位、挡位卡滞的故障。从外形尺寸来看，弹簧的外径尺寸严格控制在安装腔的内径边界以内，安装后弹簧外圈与腔体内壁保留1mm以上的间隙，避免弹簧伸缩过程中与内壁发生摩擦剐蹭，造成弹簧表面防腐层破损、异响甚至卡滞问题；两端钩环的开口方向经过定位设计，安装后无需额外扭转弹簧本体即可完成与两端安装销轴的挂接，减少装配时的弹簧预扭转应力，提升弹簧的实际使用寿命。

　　设计过程中针对弹簧的刚度特性做了多轮验证，在常用的工作行程区间内，弹簧的拉力变化曲线保持线性，保证操纵机构扳动过程中手感均匀，不会出现行程前段拉力过轻、后段拉力骤增的问题，适配车床操作人员长期操作的手感需求。同时考虑到车床加工时的振动工况，弹簧的固有频率经过校核，避开了车床主轴常用转速对应的振动频率区间，防止工作过程中出现弹簧共振问题，避免共振导致的弹簧过早疲劳失效、机构异响等问题。弹簧的端部钩环与弹簧本体的过渡位置做了圆弧过渡处理，没有尖锐的应力集中棱角，从结构上降低疲劳裂纹产生的概率。在实际装配场景中，这类弹簧不需要额外的紧固件辅助固定，仅需将两端钩环挂接在对应机构的销轴上即可完成安装，后期维护更换时也无需拆解周边大量部件，

　　能够大幅降低设备的维护停机时间。从功能特性上看，该弹簧除了承担基础的复位功能外，还能在机构受到突发冲击载荷时起到一定的缓冲作用，避免操纵机构受到刚性冲击出现零件变形、断裂问题。设计时也充分考虑了弹簧的并紧长度参数，当弹簧被压缩到并紧状态时，长度不会超过安装位置的最小边界尺寸，避免机构超程运动时弹簧被刚性挤压造成永久变形。
