CA6140车床用传动摇臂结构设计

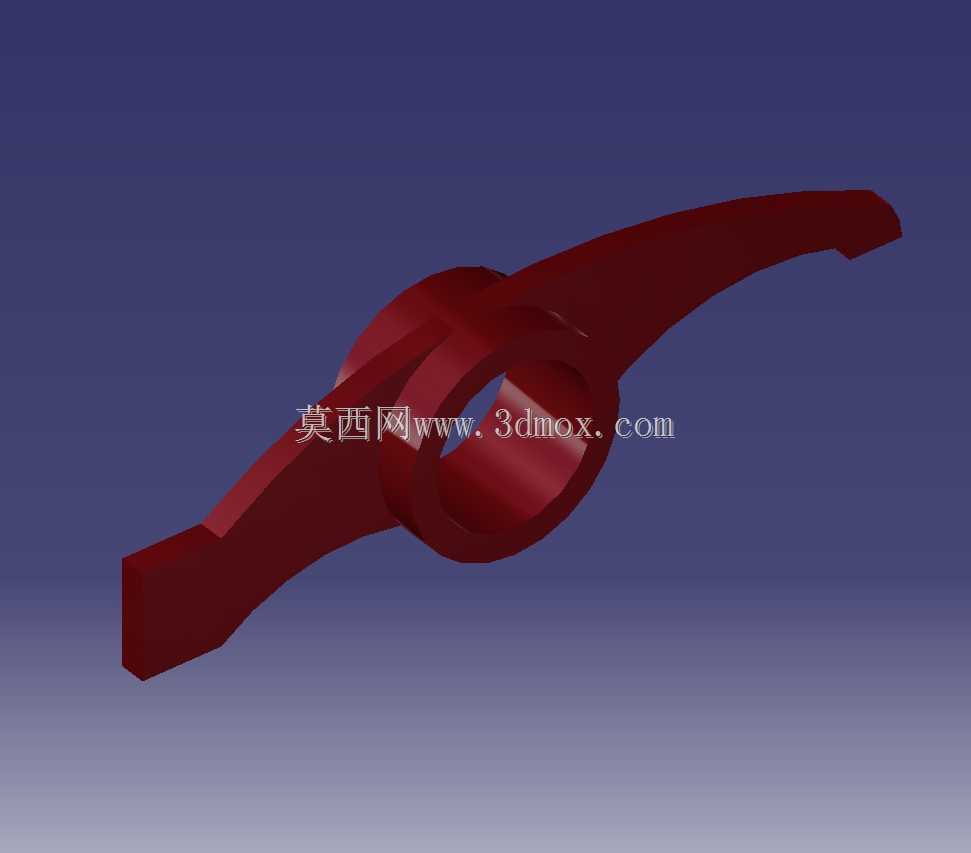

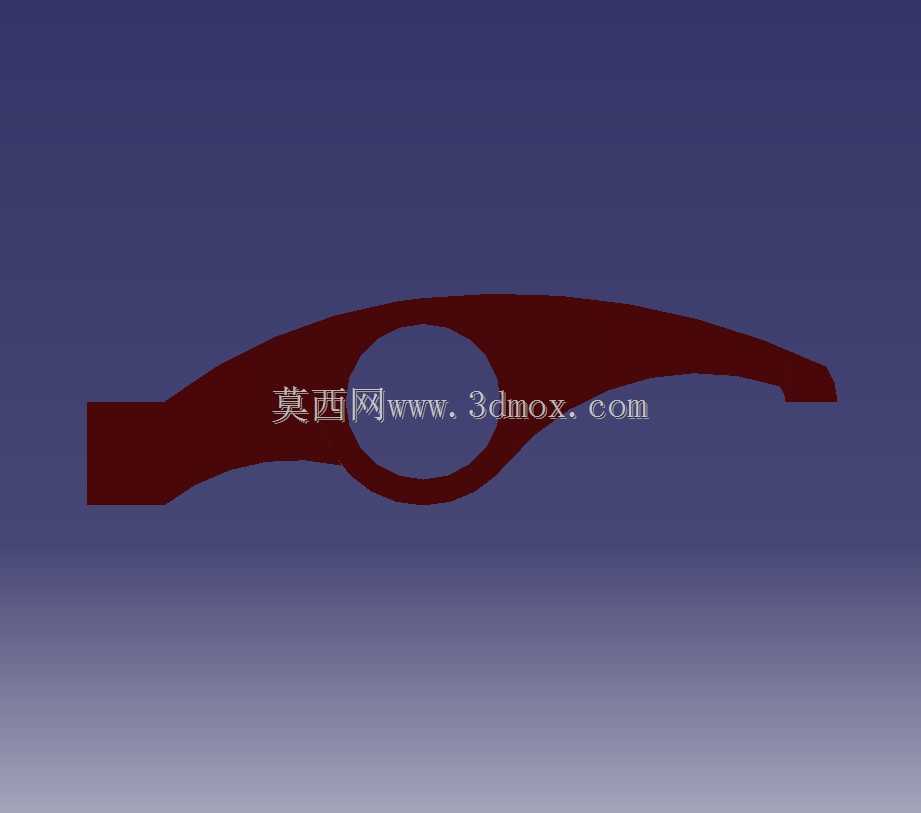

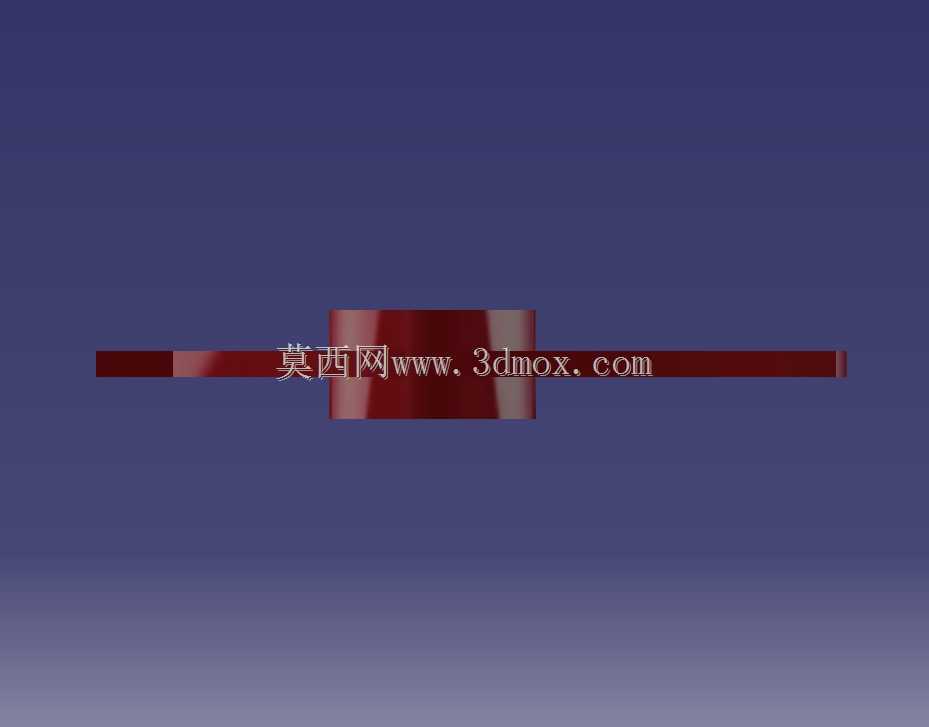

　　这款摇臂是CA6140普通车床操作机构中的核心传力构件，在车床的进给切换、主轴变速操作链路中承担力矩传递与动作换向的作用，日常操作中操作人员扳动手柄的力会通过该摇臂传递到对应的拨叉、滑移齿轮位置，完成不同转速、进给量的档位切换，是车床操作端到执行端之间的关键力传导零件。从结构设计来看，该摇臂采用中部带轴套安装孔的一体式结构，中部的环形轴孔是整个零件的安装基准，加工时需要保证孔的圆柱度与内壁粗糙度，确保摇臂绕固定轴摆动时无卡滞、旷量，孔的两端预留有挡圈安装槽位，可通过轴用挡圈限制摇臂的轴向窜动，保证摆动过程的位置精度。摇臂向两侧延伸的臂体采用变截面设计，靠近轴孔的位置截面厚度更大，可承受扳动操作时的最大弯矩，向臂端延伸时截面逐步收窄，

　　在保证结构强度的前提下尽可能降低零件自重，减少操作时的阻力，臂端的连接位置设计有销轴安装孔，用于连接操作拉杆或者拨叉组件，孔位的位置公差直接决定了档位切换的行程准确性，设计时需要严格控制两臂端孔位与中部基准孔的中心距公差，避免出现档位挂接不到位、脱档的问题。从安装边界来看，中部轴孔的配合公差选用H7/k6的过渡配合，既可以保证安装后的定位精度，也方便后期维护时的拆卸更换，摇臂摆动的极限角度需要匹配车床操作档位的总行程，设计时通过臂体的轮廓倒角避免摆动到极限位置时与周边的箱体壁、其他传动杆件发生运动干涉。在实际应用场景中，这类摇臂长期承受反复的交变扳动力，材料选用45号钢模锻成型后进行调质处理，表面做发黑防锈处理，

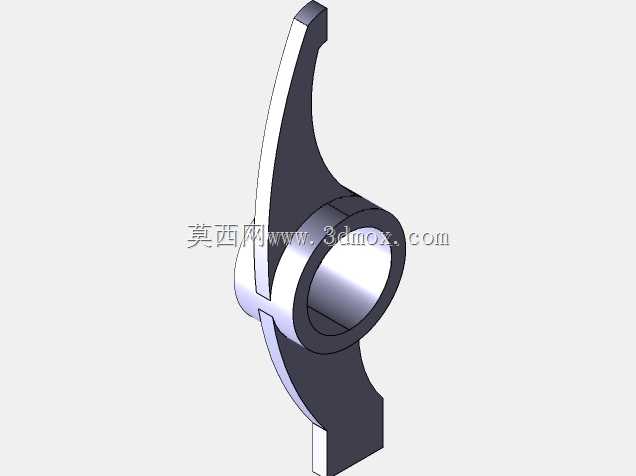

　　臂体的过渡位置全部采用圆角过渡，避免应力集中导致长期使用后出现疲劳断裂的问题，装配时需要在中部轴孔内加注润滑脂，减少转动副的磨损，延长零件的使用寿命。建模过程中优先以中部安装孔为基准搭建坐标系，先完成回转体部分的特征绘制，再通过拉伸、切除完成两侧臂体的轮廓，最后对所有锐边做倒圆角处理，所有配合面的尺寸公差、形位公差都在建模时同步标注，方便后续出工程图指导生产加工，装配验证时需要模拟整个摆动行程的运动轨迹，确认与周边零件的最小安全间隙不小于2mm，避免实际装配后出现运动卡滞的问题。
