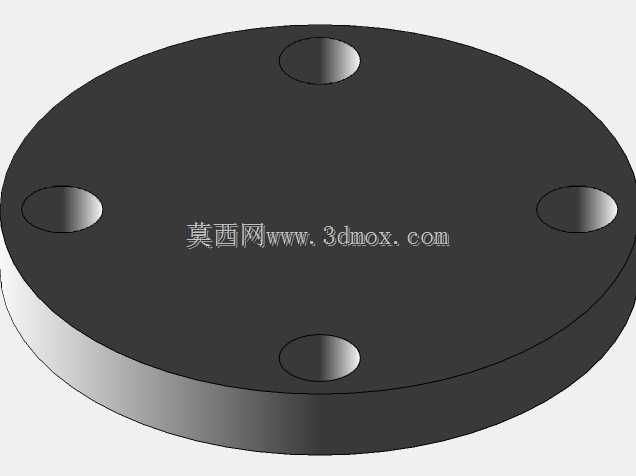

ASME16.5标准2英寸凸面盲板法兰结构

　　在石油化工、市政给排水、工业流体输送管路系统中，盲板法兰是实现管路末端封堵、分段隔离检修的核心承压连接件，这款2英寸规格的凸面盲板法兰严格遵循ASME B16.5标准设计，适配对应压力等级的美标法兰管路对接场景。不同于普通平板盲板，凸面结构的密封面设计能够在螺栓预紧力作用下，让密封垫片获得更集中的压应力，大幅降低高压工况下介质渗漏的概率，尤其适用于带压输送水、油气、弱腐蚀性化工介质的管路系统，常被用在管路末端预留接口、设备检修临时封堵、分段管路压力测试的隔离点位。从结构设计逻辑来看，这款盲板法兰的盘体采用等厚圆盘基体，四个螺栓孔沿法兰节圆均匀分布，孔位公差严格匹配同规格凸面法兰的安装尺寸，现场安装时无需额外扩孔或调整管路位置，

　　可直接与对应规格的对焊法兰、平焊法兰配对使用。凸面密封台位于盘体中心区域，凸台高度、外径尺寸完全符合标准要求，密封面表面粗糙度控制在适合缠绕垫、非金属平垫安装的区间，避免因密封面加工精度不足导致的密封失效。盘体边缘做了小尺寸倒角处理，既可以去除加工毛刺避免安装时划伤操作人员，也能在对接安装时起到导向作用，让两片法兰的密封面更易对齐。安装边界方面，这款法兰的外径尺寸、螺栓孔中心距、螺栓孔直径均与2英寸Class150/300等级的ASME B16.5法兰完全匹配，安装时需注意螺栓对角均匀预紧，避免单侧受力过大导致法兰盘变形或密封面压偏。不同于通径法兰，盲板法兰没有中心流道，整个盘体为实心承压结构，

　　设计时充分考虑了管路内压作用下的结构强度，盘体厚度经过承压校核，能够承受对应压力等级下的长期载荷，不会出现受压变形导致的密封失效问题。在实际工程应用中，这类凸面盲板法兰常被安装在泵阀设备的进出口预留端、管路分支的预留接口、储罐的进出料管路末端，既可以在系统运行时实现可靠封堵，也能在后续管路扩展、设备检修时快速拆卸，相比焊接封头具备可重复拆卸、检修便捷的优势，是工业管路系统中不可或缺的密封连接件。建模过程中严格还原了标准规定的所有尺寸细节，包括螺栓孔的沉边处理、凸面与盘体的过渡圆角、盘体边缘的倒角参数，模型可直接用于管路系统的装配干涉检查、施工模拟、预制件加工参考，帮助结构设计人员在管路布局阶段提前确认安装空间，避免现场安装时出现法兰与周边构件干涉的问题。
