5英寸凸面ASME16.5标准盲板法兰

　　在石化、电力、市政给排水等带压管路系统中，盲板法兰是实现管路末端封堵、分段检修隔离的核心承压部件，这款5英寸凸面盲板法兰严格遵循ASME 16.5标准设计，适配公称通径5英寸的美标压力等级管路，可直接与同标准的对焊法兰、平焊法兰配对完成密封连接。从结构设计逻辑来看，凸面密封面的凸起结构能够在螺栓预紧力作用下，将密封垫片的压缩形变集中在密封面环形区域，相比全平面法兰可在同等螺栓扭矩下获得更高的密封比压，有效降低带压工况下介质渗漏的风险，尤其适配中低压流体输送场景下的垫片密封需求。

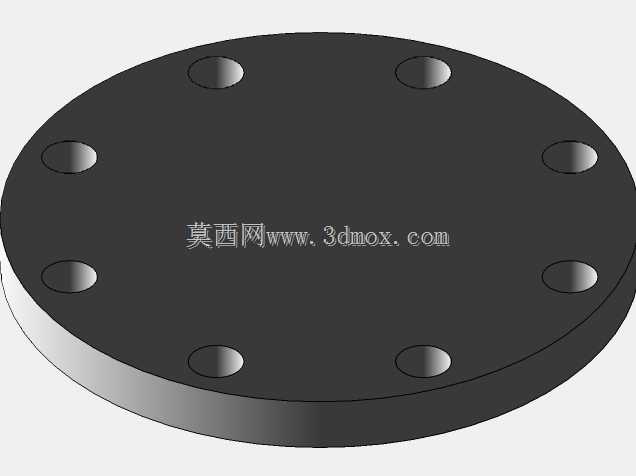

　　法兰盘本体采用等厚度圆盘结构，周向均匀分布8个螺栓通孔，孔位的分度圆直径、孔径公差均严格匹配ASME 16.5对应压力等级的尺寸要求，安装时无需额外扩孔或调整孔位，可直接与配对法兰的螺栓孔完成对中，降低现场安装的对位难度。密封凸面的表面粗糙度、凸台高度均符合标准规定的公差范围，能够兼容石棉橡胶垫、金属缠绕垫、四氟垫等多种常用管路密封垫片，选型人员可根据输送介质的腐蚀性、工作温度、压力等级灵活匹配垫片类型，无需对法兰密封面进行二次加工。从安装边界来看，该盲板法兰的外径尺寸、螺栓孔中心距完全匹配同通径同压力等级的美标法兰，安装后不会超出管路配对法兰的外轮廓边界，无需额外预留安装操作空间，适合在管路排布紧凑的阀组区域、设备接口末端使用。

　　在实际工程应用中，这类凸面盲板法兰常被用于管路系统的水压试验封堵、长期停运的管路末端封闭、检修段的管路隔离等场景，相比焊接封头，法兰连接的盲板可在后期需要管路延伸时快速拆卸，无需切割焊接作业，能够大幅降低管路改造、检修的作业时长，减少现场动火作业带来的安全风险。建模过程中严格还原了标准规定的所有尺寸细节，包括螺栓孔的倒角、密封凸面的过渡圆角、法兰盘边缘的去毛刺处理等结构，模型的几何公差完全贴合实际加工要求，可直接用于管路装配干涉检查、支吊架载荷校核、螺栓预紧力仿真等工程设计环节，帮助结构设计人员在方案阶段就完成安装空间校验、连接件选型匹配等工作，避免后期现场安装出现尺寸 mismatch 问题。
