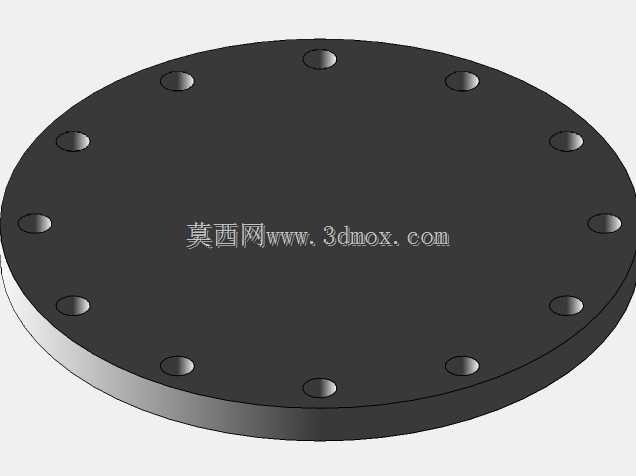

14寸凸面ASME16.5标准盲板法兰结构

　　在石化、电力、市政给排水等行业的压力管路系统中，盲板法兰是实现管路末端封堵、分段检修隔离的核心承压连接件，这款14英寸凸面密封结构的盲板法兰，严格遵循ASME B16.5标准的尺寸公差与密封要求设计，可直接匹配同压力等级、同公称通径的凸面对焊法兰、平焊法兰完成装配，无需额外调整安装孔位或密封面结构。从实际工程应用场景来看，这类大尺寸凸面盲板常被用在长输管线的分段试压堵头、储罐进出口的备用接口封堵、装置检修期的管路隔离段位置，相比插板类临时封堵结构，一体式盲板法兰的承压稳定性更强，可承受管路全压力等级的载荷，不会出现密封面偏移、受压变形导致的介质泄漏问题。

　　产品的功能设计完全围绕承压密封与安装便捷性展开，密封面采用凸面（RF）结构，相比全平面密封结构，凸面的密封接触区域更集中，配合非金属垫片或金属缠绕垫片使用时，可在较低的螺栓预紧力下实现可靠密封，有效降低法兰连接副的螺栓载荷要求，避免大尺寸法兰因螺栓预紧力不均出现的密封面翘曲问题。法兰本体的螺栓孔沿圆周均匀分布，孔位的位置度公差严格控制在标准允许范围内，现场安装时无需铰孔修正即可顺利穿入连接螺栓，大幅降低现场施工的调整工作量。

　　从设计思路层面，这款盲板法兰的厚度取值经过严格的承压强度校核，充分考虑了公称压力下的弯曲应力、剪切应力余量，密封面的凸台高度、表面粗糙度均满足标准要求，既保证密封性能，又避免凸台过高导致的垫片压溃、运输过程中密封面磕碰损伤问题。法兰外缘的倒角处理既去除了加工毛刺，也避免安装过程中尖锐边缘划伤施工人员，螺栓孔周边的平整区域可保证螺栓垫片与法兰面完全贴合，不会出现局部间隙导致的预紧力流失。

　　在安装边界层面，这款盲板法兰的外径尺寸、螺栓孔中心圆直径、螺栓孔数量与孔径均与同标准14英寸对应压力等级的法兰完全匹配，安装时无需调整相邻管路的法兰位置，密封面的凸台尺寸可适配标准规格的RF面法兰垫片，安装完成后盲板外侧无突出结构，不会占用额外的管路布置空间，可适配紧凑的管廊布局需求。对于管路设计人员而言，这类标准件三维模型可直接导入管路装配体中完成干涉检查、安装空间校核，无需从零开始建模，能有效提升管路布置的设计效率，同时避免因手动建模的尺寸误差导致的现场安装 mismatch 问题。在实际运维过程中，这类盲板法兰的拆卸与复装流程简单，松开连接螺栓即可移除盲板恢复管路连通，复装时只需更换密封垫片即可重新实现可靠密封，可反复使用于需要定期导通、封堵的管路接口位置。
