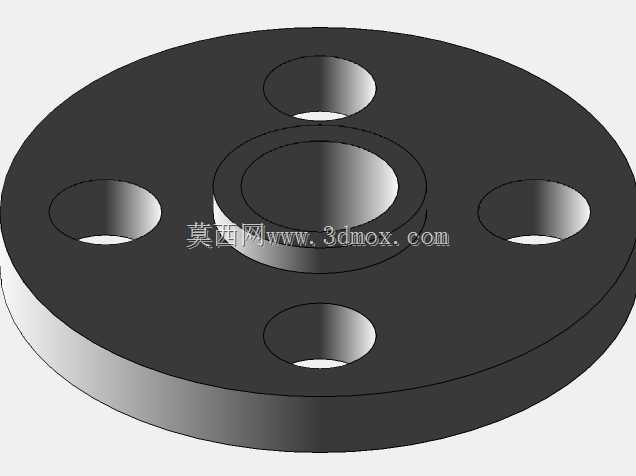

0.5英寸150LB突面带颈平焊法兰结构

　　在民用给排水、小型化工工艺支路、暖通空调循环水系统这类公称压力不超过2.0MPa的低压流体输送场景里，平焊突面法兰是管路对接中应用频次极高的连接件，这款0.5英寸规格的150LB等级法兰，正是针对小口径管路的快速装拆需求设计。从实际安装逻辑来看，该法兰采用突面密封结构，密封面凸起高度符合对应压力等级的标准要求，表面加工粗糙度控制在Ra3.2-6.3μm区间，能够匹配非金属软垫片、缠绕式垫片等常规密封件，在150LB对应的公称压力工况下，可保证管路连接位置无介质渗漏，满足水、低压蒸汽、轻质油品等常规流体的输送密封要求。

　　设计过程中首先明确了安装边界：法兰内孔与0.5英寸公称通径的钢管外径匹配，焊接端预留了合理的坡口间隙，现场装配时可直接将钢管插入法兰内孔至定位台阶位置，沿内外两侧进行角焊缝焊接即可完成与管路的固定，相比对焊法兰，平焊结构的焊接作业难度更低，对现场施工人员的焊接技术要求更宽松，适合批量管路安装作业。法兰盘上均匀分布的螺栓孔采用跨中布置方式，孔位尺寸与同压力等级同通径的法兰完全互换，安装时无需额外调整孔位角度，穿入对应规格的六角螺栓后按对角顺序逐步拧紧，即可实现两片法兰的均匀压紧，避免因受力不均导致的密封垫片压偏失效。

　　从结构特性来看，该法兰的整体厚度经过强度校核，在150LB等级对应的工作压力下，可承受管路内压产生的轴向推力，同时不会因螺栓预紧力产生过大的盘面变形。法兰背面与钢管贴合的位置做了微小的倒角处理，既可以去除加工毛刺避免安装时割伤施工人员，也能保证法兰盘面与钢管轴线的垂直度，降低管路对接时的错位量。在日常运维场景中，这种小口径平焊法兰的拆卸也十分便捷，松开螺栓即可分离管路，便于对下游阀门、仪表等元件进行检修更换，无需对整段管路进行切割作业，能大幅缩短低压管路系统的运维停机时间。需要注意的是，该法兰的密封面为突面结构，不适用于易燃易爆、剧毒类高危介质的高压管路，仅适用于工况温和的低压流体输送系统，在选型时需核对管路的设计压力、温度参数，确保法兰压力等级与工况要求匹配，避免超压使用带来的密封失效风险。
