1.5英寸150LB突面带颈平焊法兰结构

　　在石化、给排水、暖通及常规工业管路系统中，法兰是实现管段、阀门、设备端口可拆卸连接的核心承压部件，本次涉及的1.5英寸150LB等级突面平焊法兰，适配公称通径对应DN40的低压流体输送管路，可匹配同压力等级的闸阀、减压阀、弯头、三通等管路元件，在民用供水、中小型化工装置的工艺管线、压缩空气配送系统中应用广泛。这类SO型平焊法兰安装时无需对管端做复杂坡口处理，只需将管道插入法兰内孔至指定深度后沿内外角做环向焊接即可，相比对焊法兰施工难度更低，适合压力等级不高、温度波动幅度较小的工况，日常检修拆解时只需松开连接螺栓即可分离管路，无需切割焊口，能大幅降低后期运维的工作量。

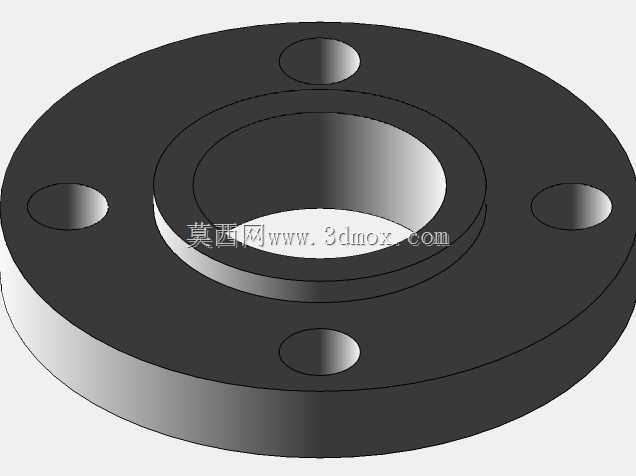

　　从结构设计来看，该法兰采用RF突面密封形式，密封面高出法兰本体基准面，安装时配套缠绕式垫片或橡胶石棉垫片即可实现可靠密封，150LB的压力等级对应常温下最高承压约2.0MPa，完全覆盖常规低压流体输送的工况需求。法兰本体沿圆周均匀分布4个螺栓通孔，孔位尺寸严格匹配美标Class150法兰的螺栓孔中心距要求，安装时可与同标准的法兰端实现无偏差对位，避免因孔位错位导致的密封面受力不均、泄漏等问题。法兰中心的内孔尺寸与1.5英寸公称管道的外径适配，插入后预留的焊接间隙符合现场焊接施工的操作要求，法兰背面与管道贴合的位置做了微小的倒角处理，既可以避免安装时管端与法兰根部发生干涉，也能为外角焊缝预留足够的填充空间，保证焊接连接强度。

　　密封面的表面粗糙度控制在合理区间，既不会因过于光滑导致垫片受压后滑移，也不会因粗糙度过大造成密封面微观间隙引发渗漏，法兰整体厚度经过强度校核，在额定压力下不会发生翘曲变形，螺栓预紧力施加后可保证整个圆周方向的密封面压力均匀分布。在实际选型应用中，这类法兰常被用在减压阀组的进出口端，用来连接上游来水管线与下游调压后的输出管线，也可用于泵类设备的进出口连接，通过法兰连接的形式抵消部分管路安装时的同轴度误差，降低设备接口的受力。

　　建模过程中严格遵循美标法兰的尺寸规范，对螺栓孔的位置度、密封面的平面度、内孔与密封面的同轴度都做了参数化约束，可直接用于管路装配的干涉检查，也能导出工程图用于现场加工预制，帮助设计人员快速完成管路系统的布局设计，减少现场安装时的尺寸匹配问题。
