90度长半径0.5英寸弯头管件结构

　　在工业管路系统的布设场景中，弯头是改变管路介质流向的核心承压连接件，这款90度长半径弯头的曲率半径为0.5英寸，属于小通径管路适配的标准冲压弯制管件，常见于精细化工流体输送、实验室气路布设、小型液压动力回路、洁净压缩空气管路等对管路走向转弯有平顺性要求的场景。长半径弯头的流道曲率设计，相比短半径弯头能大幅降低介质流经转弯处的局部阻力损失，减少介质对弯管内壁的冲蚀磨损，尤其适配带有微小固体颗粒的流体输送工况，能有效降低管路压降，提升整套管路系统的运行能效。

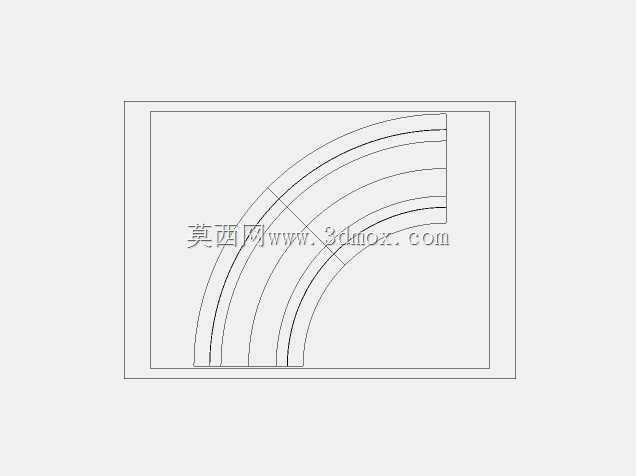

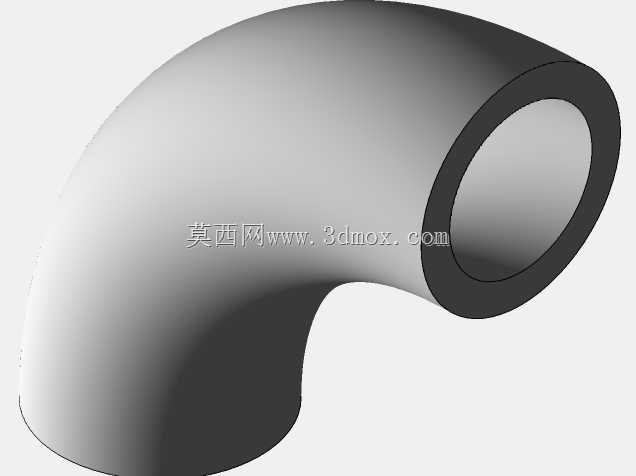

　　从结构设计层面来看，这款弯头采用等通径直弯结构，两端接口为标准圆柱承插/对焊适配界面，管壁厚度均匀一致，弯制段的椭圆度控制在工业管件允许公差范围内，避免出现通径局部缩窄引发的流道紊流问题。建模过程中严格遵循长半径弯头的曲率规范，弯管段的中心线曲率半径严格匹配0.5英寸通径对应的1.5倍通径长半径标准，两端直管段预留足够的安装焊接或套接余量，确保现场安装时接口对接的同轴度符合管路装配要求，不会出现安装错位引发的密封失效问题。在实际设备选型应用中，这类小尺寸长半径弯头多用于设备内部的紧凑管路布局，受安装空间限制，管路转弯处无法采用大曲率弯管时，长半径弯头既能满足90度转向需求，又能控制管路整体占用空间，同时兼顾介质流动的平顺性。

　　建模时对弯管内外壁的过渡曲面做了连续曲率处理，避免出现应力集中的棱角结构，确保管件承压时的应力分布均匀，满足常规工业管路的工作压力耐受要求。两端接口的端面垂直度、圆度公差均参照工业管件通用标准设定，可直接适配同通径的管道、法兰、阀门等管路元件，无需额外做接口修配，能直接用于管路系统的装配干涉校验、管路流场仿真分析、预制管路的下料排布参考。在化工实验装置的小型管路搭建中，这类弯头的平顺流道能避免实验介质在转弯处残留，保障实验流体输送的计量精度；在小型气动设备的内部气路中，低阻力的弯管结构能减少气压损失，提升气动执行元件的响应速度；在小型液压站的控制油路中，均匀的管壁结构能避免油压脉动引发的管路振动，提升油路运行稳定性。
