1-1/2寸ASME标准凸面盲板法兰结构

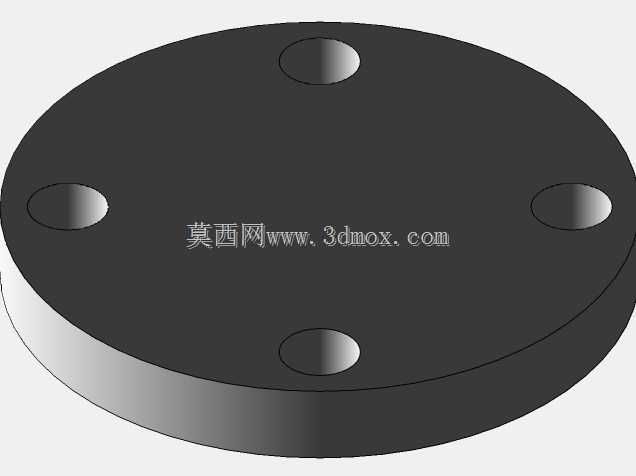

　　这款凸面盲板法兰的设计完全贴合ASME B16.5标准中1-1/2寸压力等级的相关要求，主要应用在石油化工、市政给排水、工业热力管网的管路系统中，作为管路末端的封堵元件使用，也可用于设备检修阶段的临时管口封闭，阻断管内介质流通，为检修作业提供安全的密闭边界。从结构设计来看，法兰本体采用圆形盘式结构，密封面为凸面形式，相比平面密封结构，凸面结构能够让密封垫片获得更高的单位面积压紧力，在中低压管路的工况下，能有效降低介质泄漏风险，适配缠绕垫、橡胶石棉垫等多种常用密封垫片。

　　法兰盘上均匀分布四个螺栓通孔，孔位的节圆直径、孔径尺寸完全匹配同压力等级同通径的对焊法兰、平焊法兰的安装尺寸，现场安装时无需额外扩孔或调整管端位置，可直接与配对法兰通过螺栓紧固连接，安装适配性强。设计阶段首先明确了公称通径对应的密封面凸台高度，凸台边缘做了微小的倒角处理，避免安装时垫片被凸台锐角切损，同时凸台表面的平整度控制在标准要求的粗糙度范围内，保证密封面与垫片的贴合紧密性。法兰的整体厚度经过强度校核，能够承受对应压力等级下的管内介质静压以及螺栓紧固时的压紧力，不会在长期使用中出现盘面变形导致的密封失效。

　　螺栓孔的位置采用四孔均布的形式，对应1-1/2寸规格的安装孔距，安装时无需刻意调整角度，对位便捷，孔壁同样做了去毛刺处理，避免螺栓穿入时刮伤螺栓螺纹影响紧固力矩。在实际工程应用中，这类盲板法兰常被用在管路的预留接口位置，当后续管路不需要延伸接驳时，直接用该盲板封堵管口，相比焊接封头，法兰连接的盲板拆卸便捷，后期需要接驳管路时只需拆下盲板即可对接后续管线，无需切割焊接作业，能大幅降低现场改造的工作量。在泵阀设备的进出口预留端，也常配置这类盲板，在设备出厂运输、现场仓储阶段封堵管口，避免杂物进入设备内部造成流道堵塞或元件损伤。

　　建模过程中严格遵循标准规定的尺寸公差要求，所有安装边界尺寸都预留了合理的公差配合余量，保证三维模型导出的工程图可直接用于生产加工，也可直接导入管路装配模型中做干涉检查，提前排查安装阶段可能出现的孔位不对中、密封面干涉等问题，减少现场安装的返工概率。
