带安装支座多通路口流体阀类壳体结构

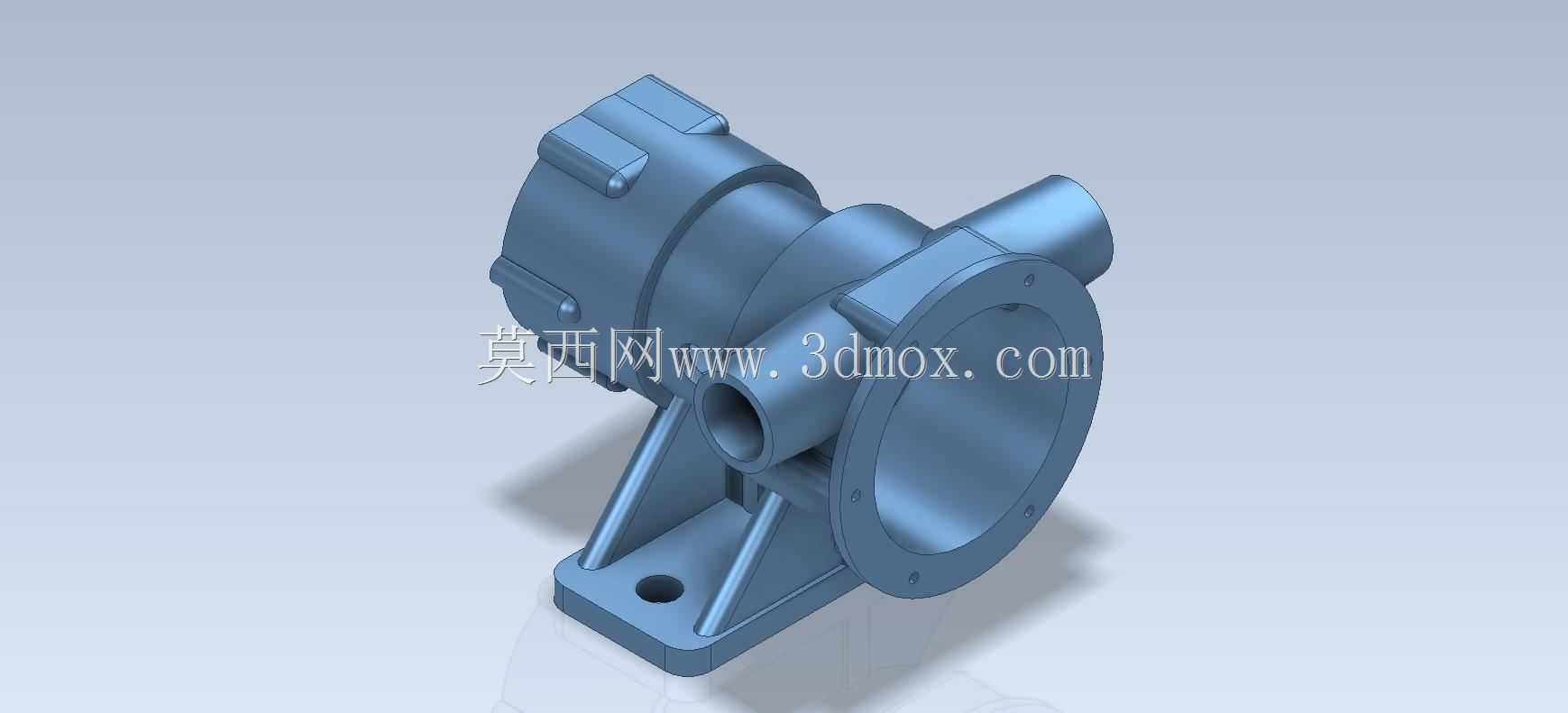

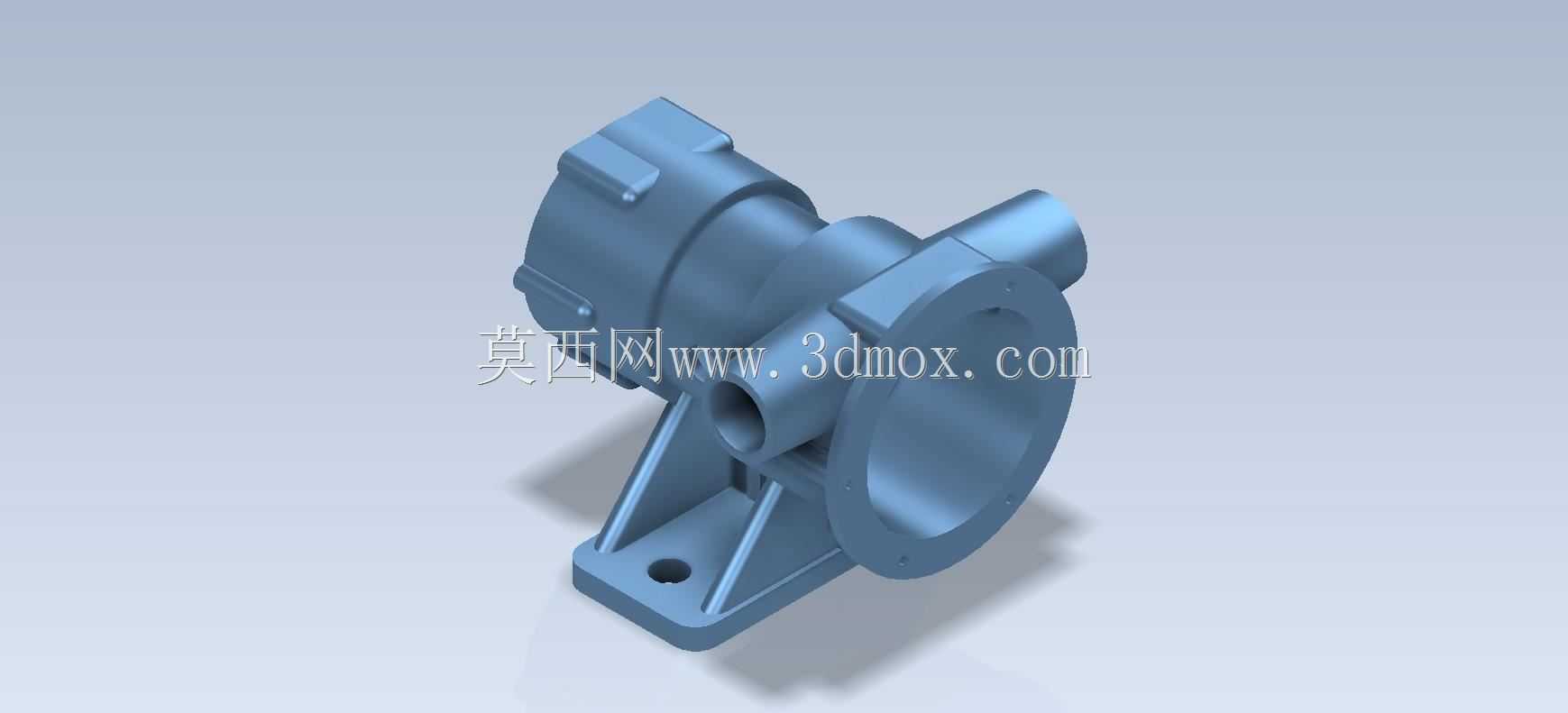

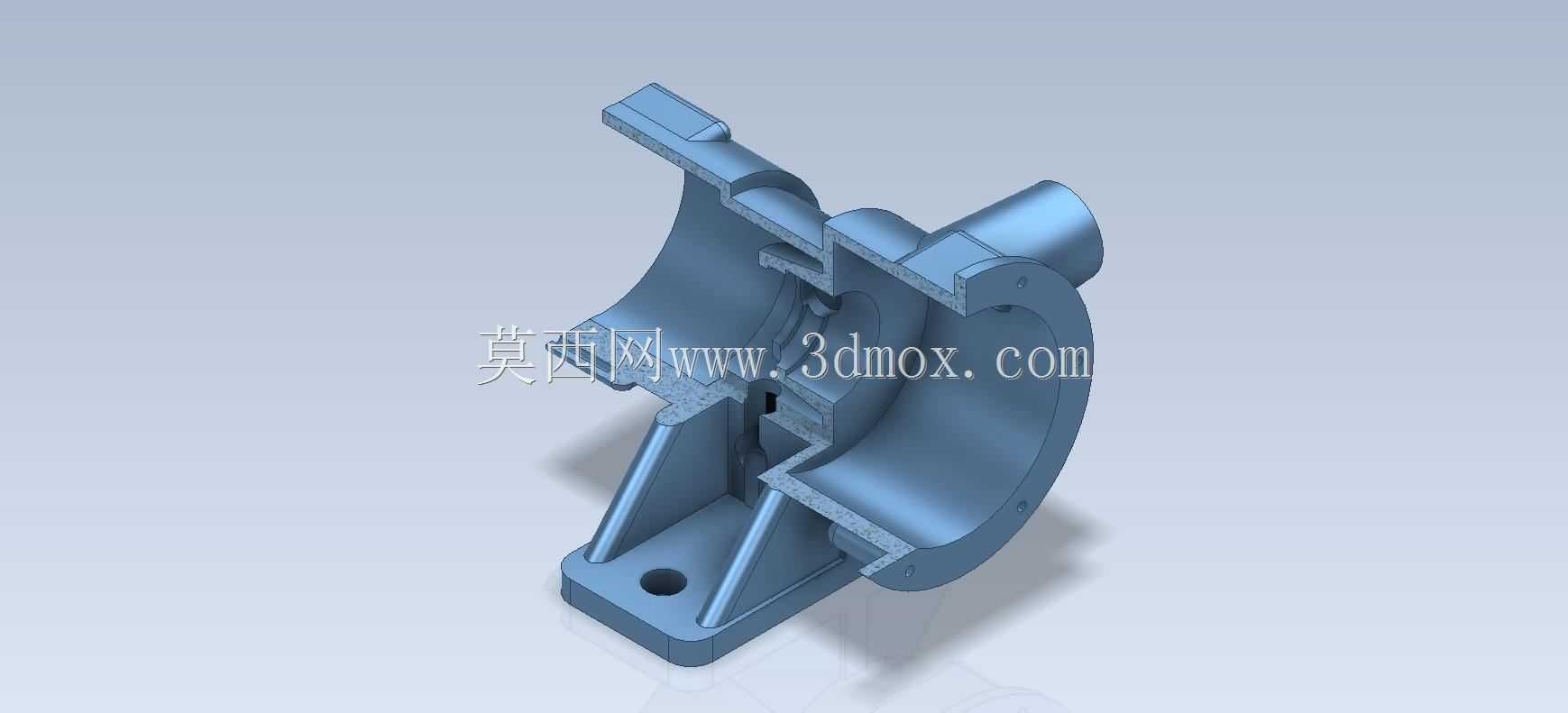

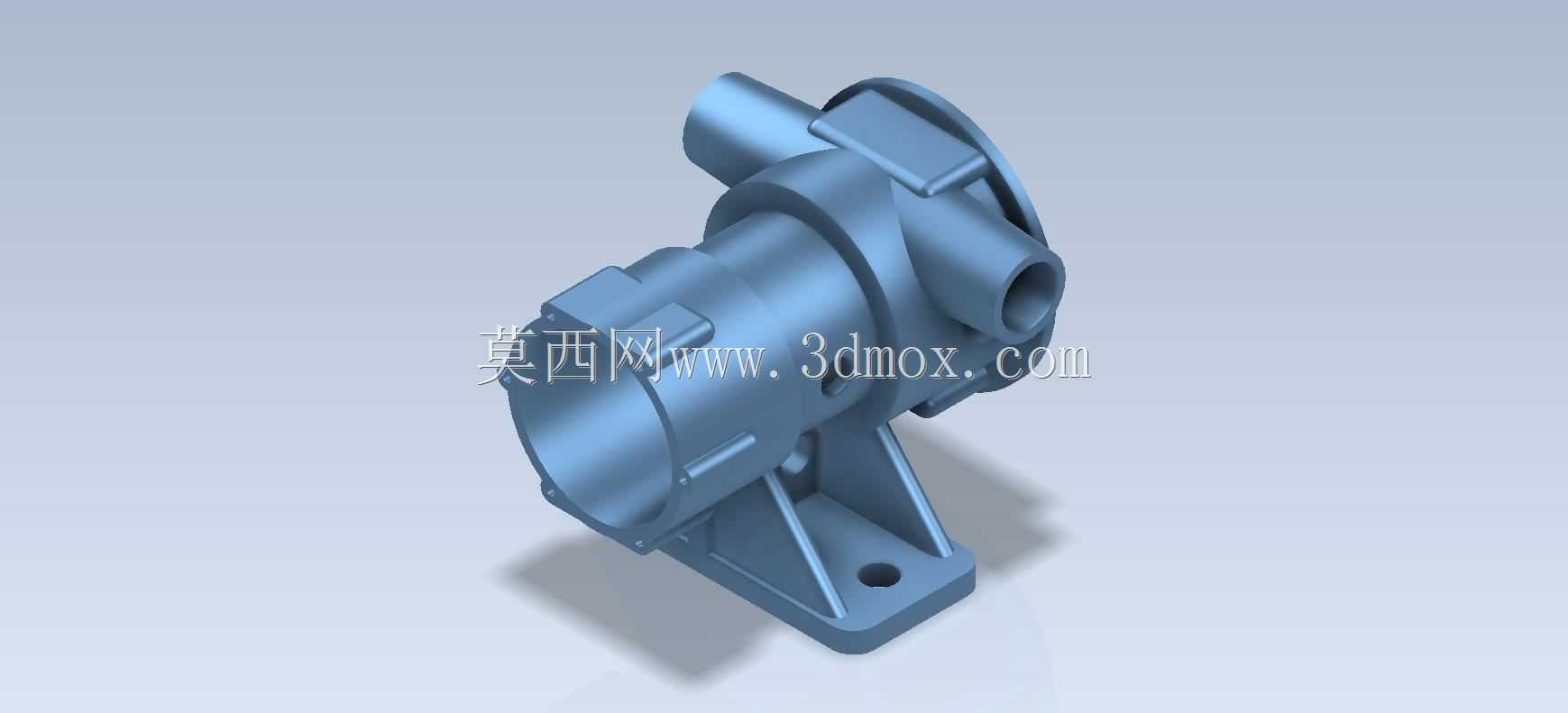

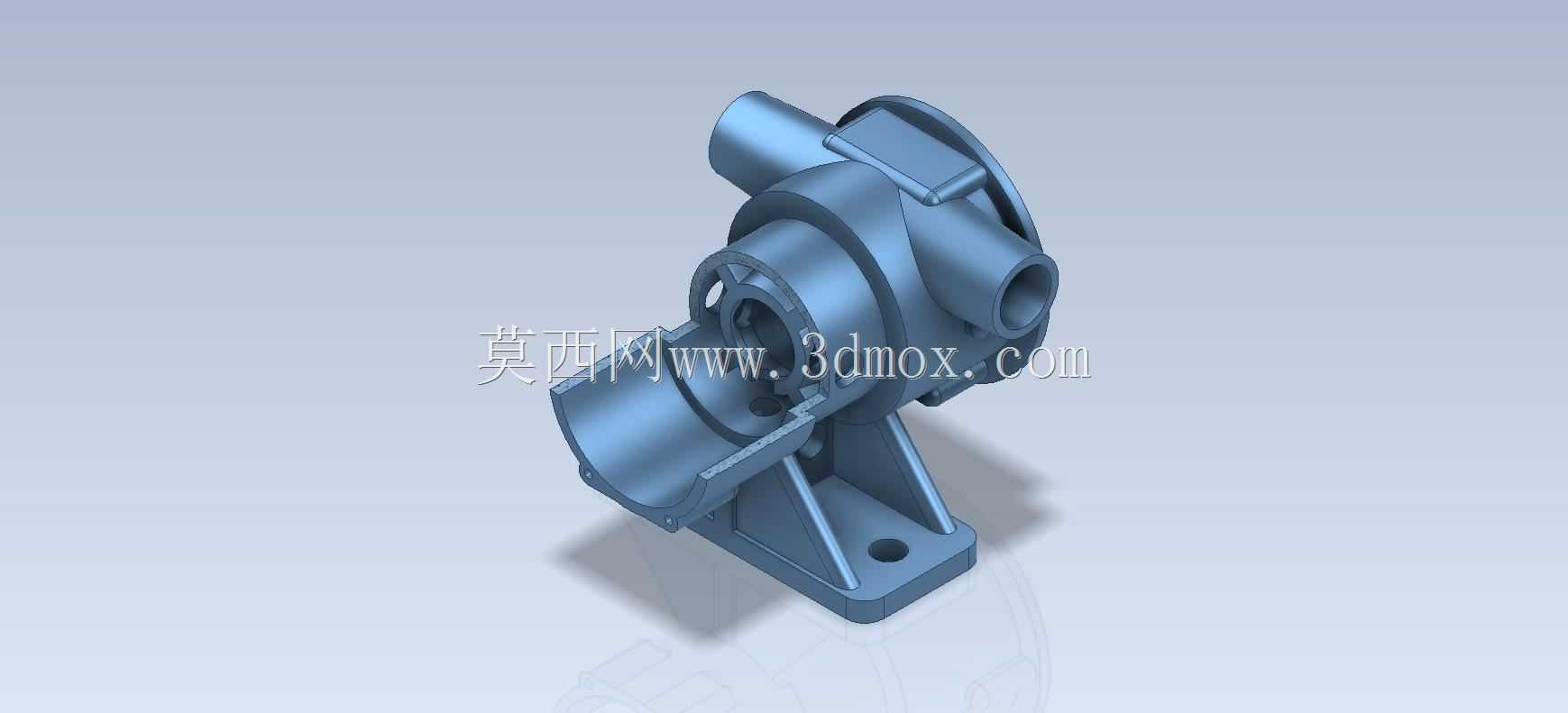

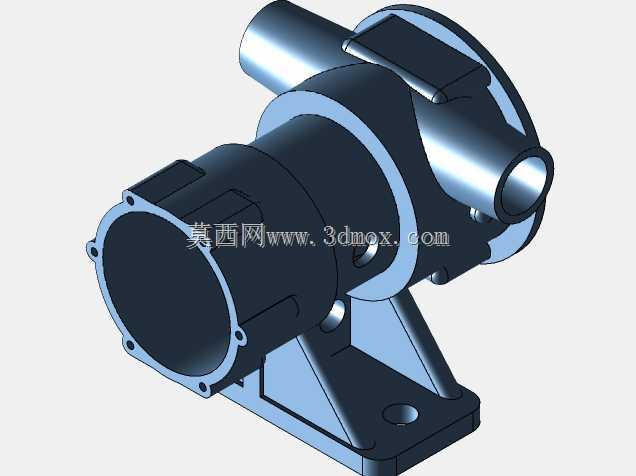

　　这类带集成安装支座的多通路壳体结构，常见于中小型流体输送回路的阀组、泵体连接段或是小型气动分流单元的主体承载件，在轻工流体输送线、小型设备冷却回路、实验室气路排布场景中都有广泛应用，核心作用是作为多管路交汇的承载基体，同时集成安装固定结构，减少外接管路接头的数量，降低回路泄漏风险。从结构设计逻辑来看，主体采用等壁厚回转腔体作为核心容腔，侧壁延伸出三个不同朝向的外伸接口，接口端部做了加厚凸缘设计，凸缘上预留密封件安装位与连接孔位，可直接对接标准管路接头或是快插接口，无需额外加装转接法兰，能有效压缩装配空间。底部的安装支座和主体腔体采用一体化铸造成型思路，支座与腔体衔接处做了渐变式加强筋过渡，避免应力集中导致的安装断裂问题，

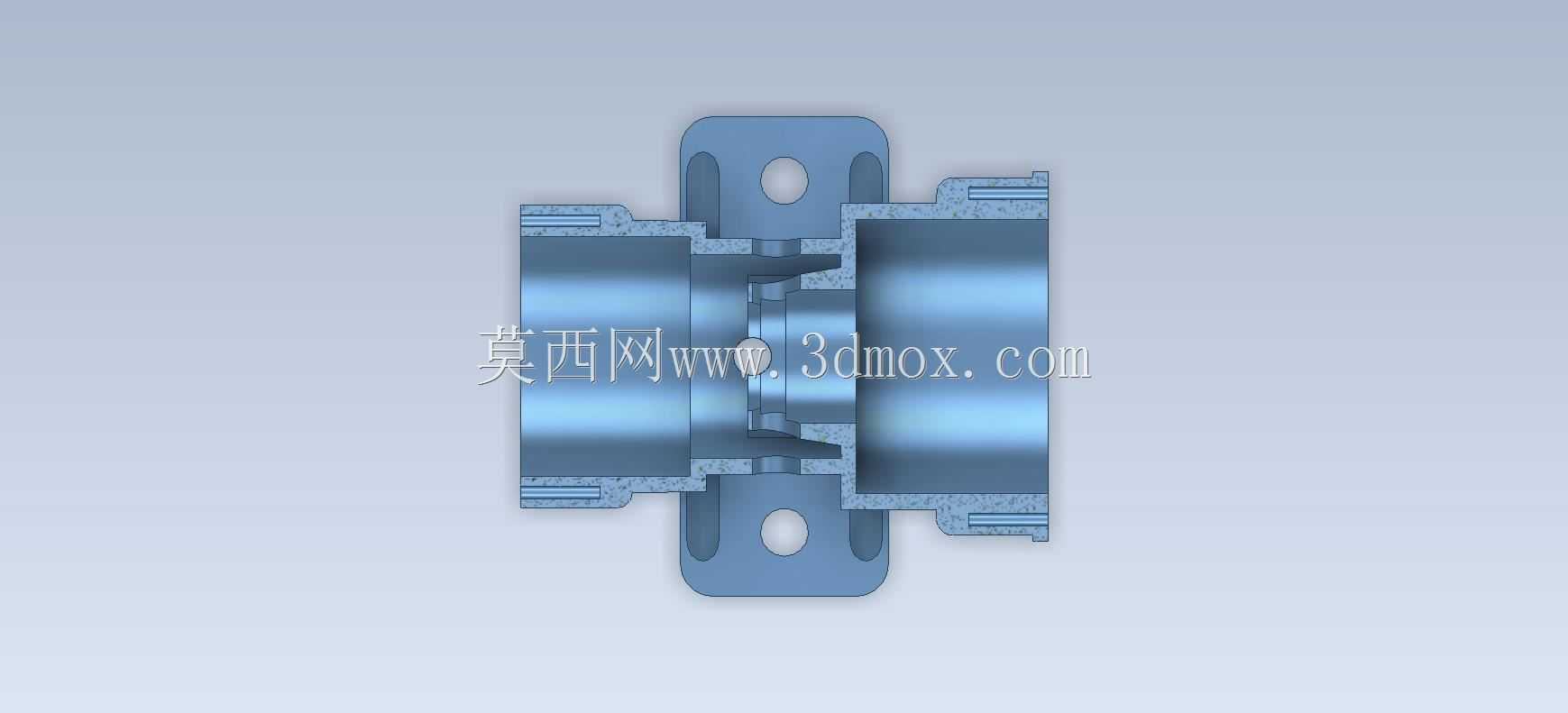

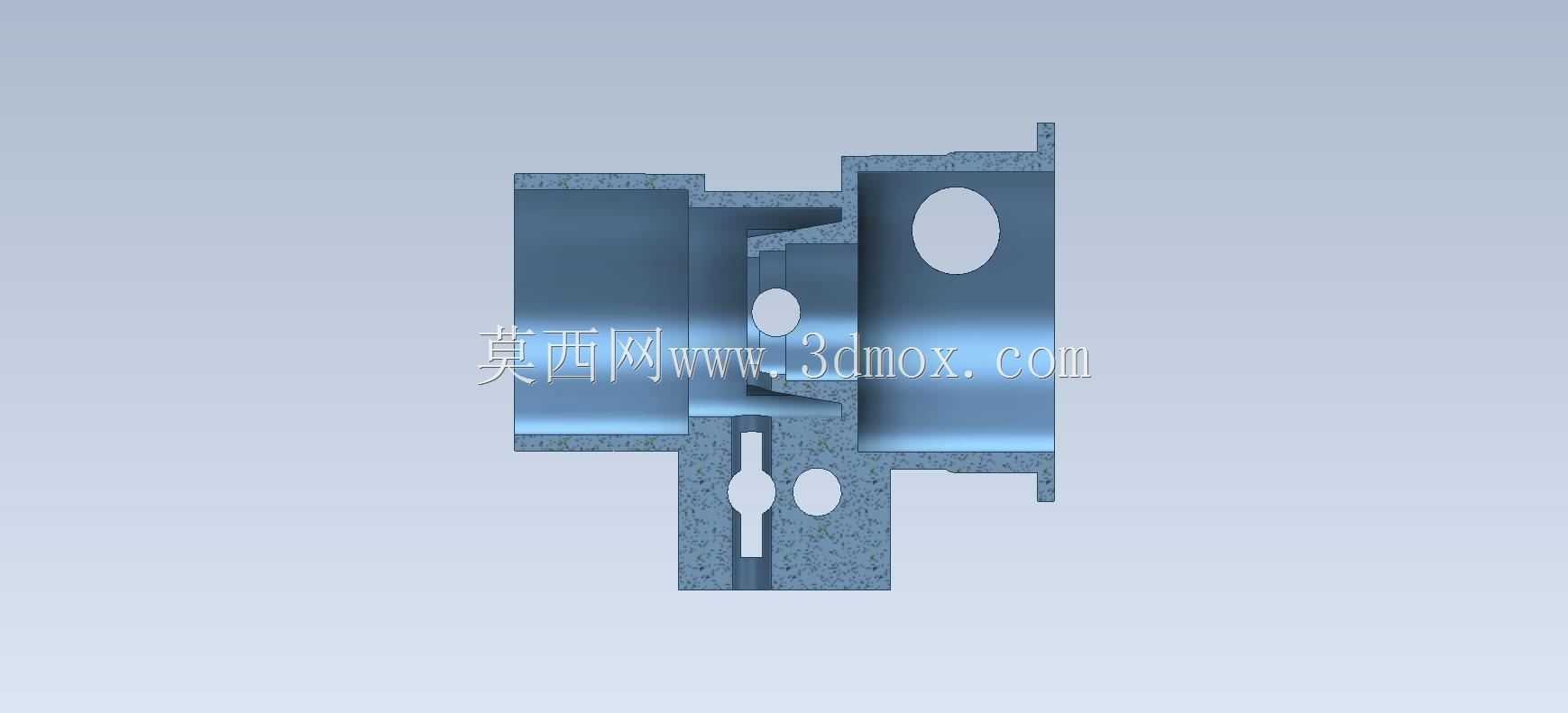

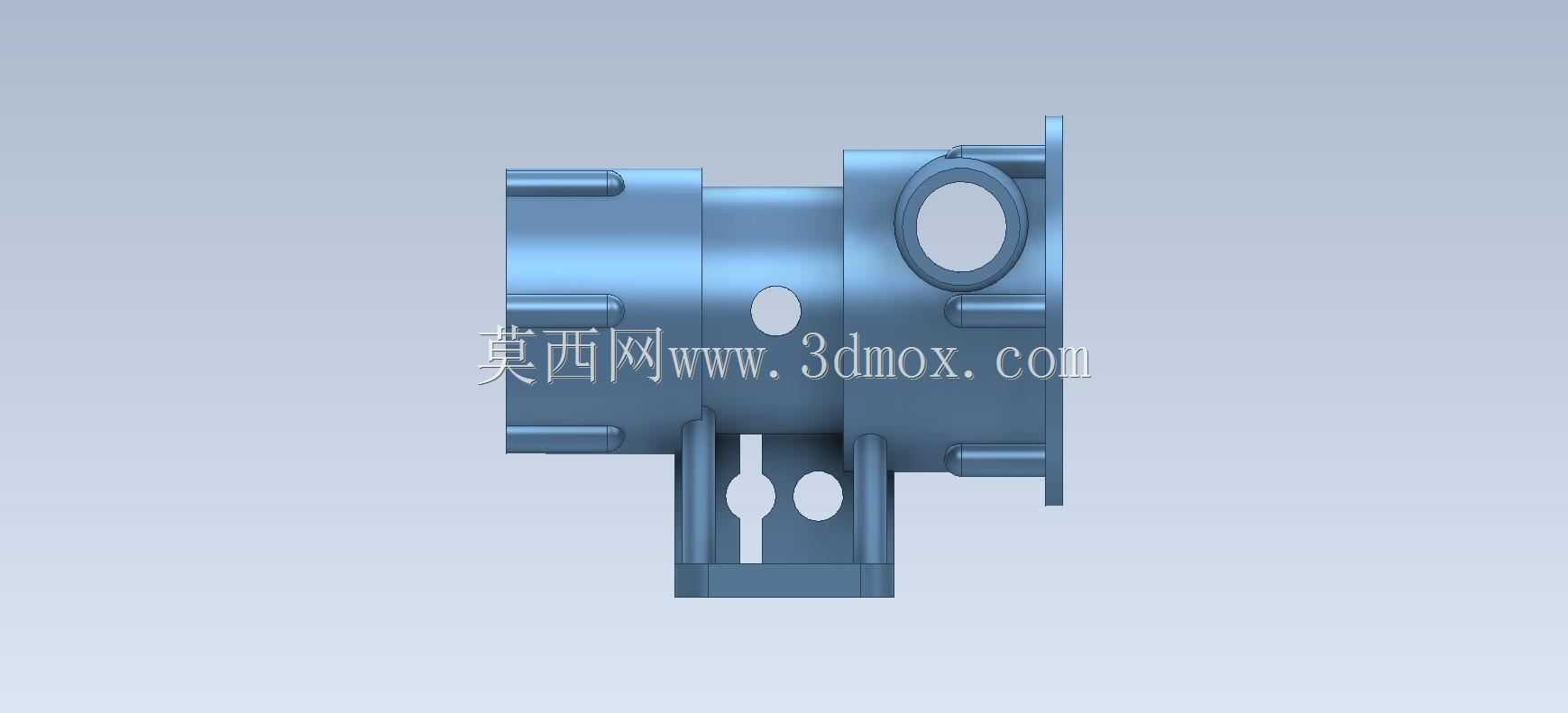

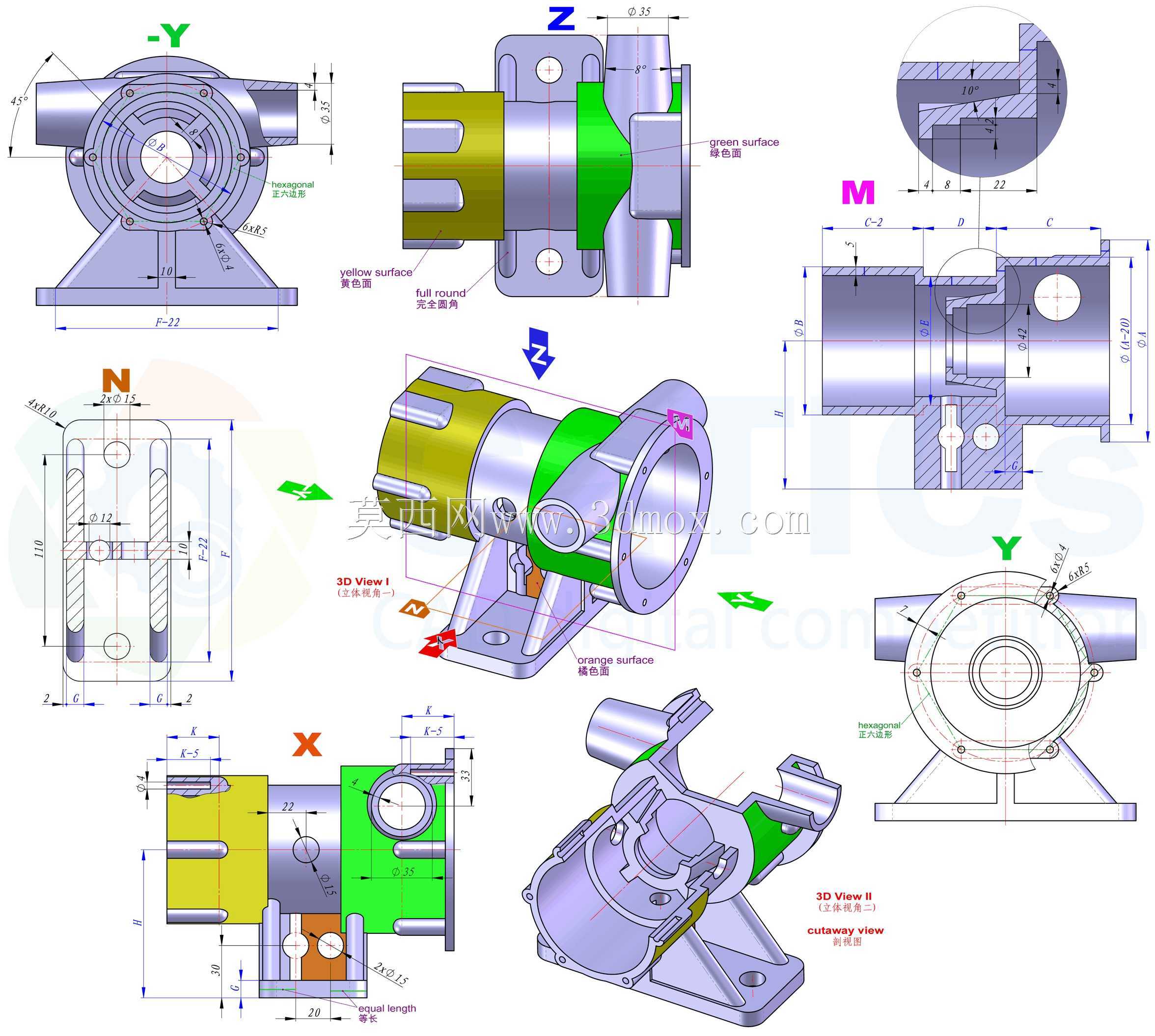

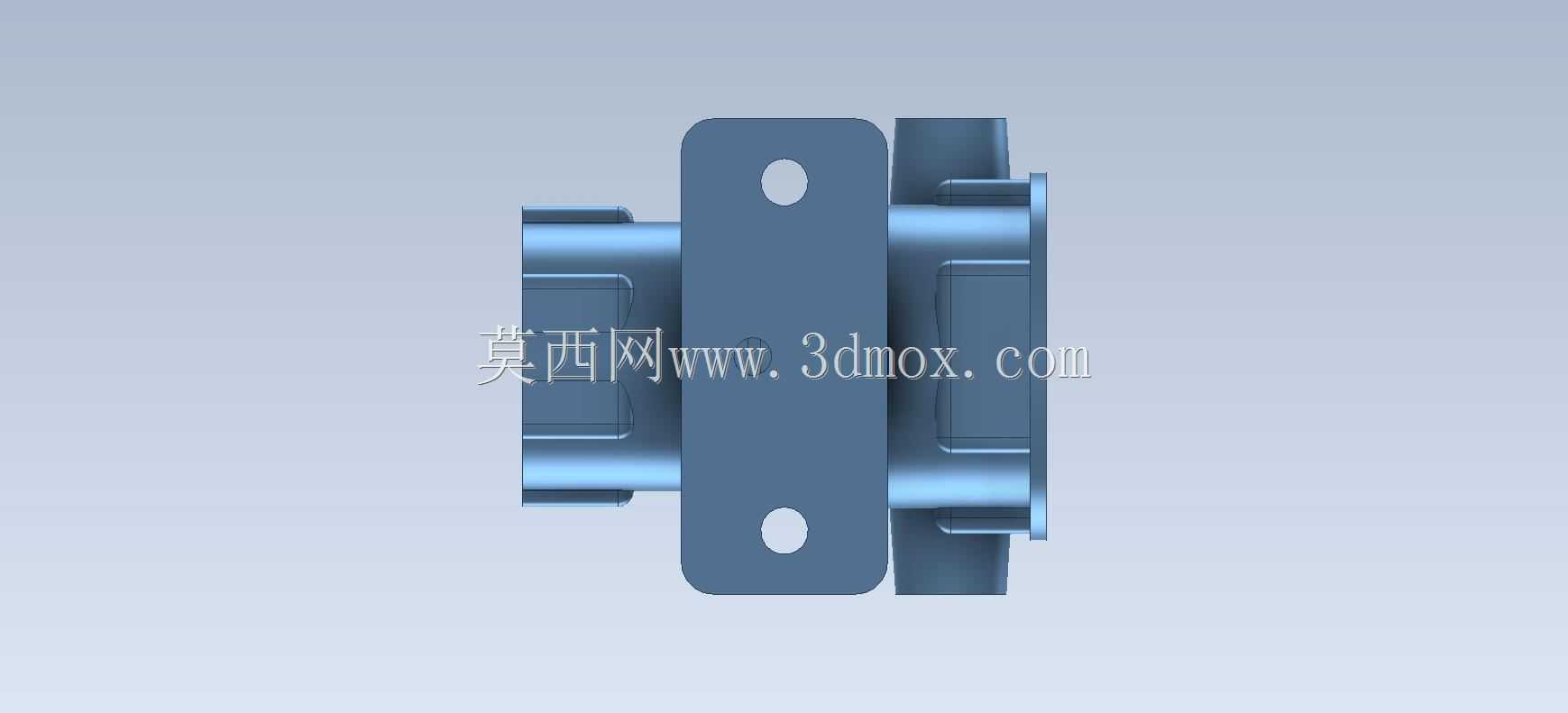

　　支座底板上开有沉头安装孔，可直接通过螺栓固定在设备安装面或是机架型材上，安装孔的位置公差控制在±0.1mm范围内，能满足常规设备的装配精度要求。建模过程中需要优先确定核心腔体的回转轴线，再以该轴线为基准定位各个侧伸接口的角度与中心高度，所有接口的内孔直径根据通流能力要求匹配对应通径，外壁厚度根据承压等级做均匀化处理，避免局部壁厚差过大导致的铸造缩孔缺陷。安装支座的底板平面需要保证与主体腔体轴线的平行度，支座上的安装孔中心距要匹配常用安装基面的孔位规格，同时要预留足够的扳手操作空间，避免装配时螺栓无法拧紧。侧伸接口的朝向设计充分考虑了管路排布的空间需求，三个接口分别朝向不同水平方向，可适配不同走向的管路连接，减少管路弯折角度，

　　降低流体输送过程中的沿程阻力。接口端部的凸缘厚度要满足连接时的压紧强度要求，避免螺栓锁紧时凸缘变形导致密封失效。整个结构的外形轮廓没有尖锐棱角，所有转角处都做了圆角过渡，既符合铸造工艺的脱模要求，也能减少使用过程中磕碰导致的结构损伤，同时能降低流体在腔体内流动时的局部涡流损耗，提升通流效率。
