工业粉尘收集过滤净化处理装置

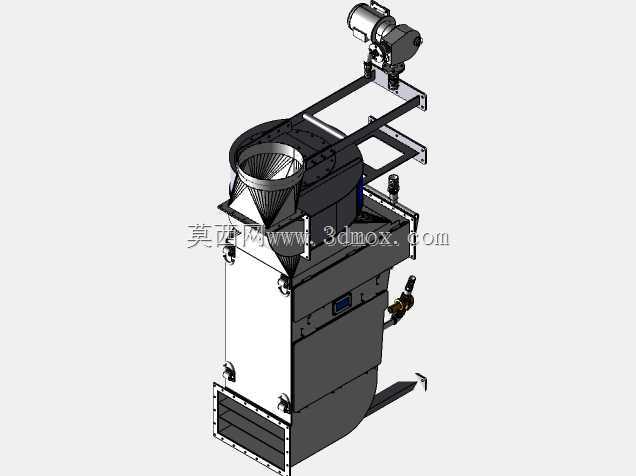

　　该装置主要应用于机械加工车间、焊接工位、粉体输送产线等存在悬浮粉尘逸散的作业场景，针对生产过程中产生的金属切屑粉尘、焊接烟尘、粉体物料扬尘等污染物进行源头捕集与过滤处理，避免粉尘扩散至车间全域影响作业环境，同时降低粉尘堆积带来的设备损耗与安全隐患。设备整体采用立式模块化结构设计，上部设置驱动单元与进风导流段，锥形进风口搭配内置导流格栅，可将含尘气流平稳导入过滤腔体，避免气流直吹滤材造成局部磨损过快；中部为核心过滤腔体，采用侧开式检修门结构，日常更换滤材时无需拆解上部管路与驱动部件，单人即可完成维护操作；下部设置集尘斗与方形出风口，出风口可直接对接车间排风管道或者后续二次净化单元，集尘斗采用锥面溜槽设计，

　　沉降的大颗粒粉尘可依靠自重滑落至集尘区域，无需额外设置刮料机构。设计阶段优先考虑现场安装的适配性，设备背部预留标准化安装支架孔位，可直接通过膨胀螺栓固定于车间墙面或者设备侧方立柱，也可搭配支架落地安装，整体安装边界预留了侧边300mm的检修操作空间，上部驱动单元与顶部障碍物预留不小于200mm的散热间隙，避免驱动电机运行时散热不良。设备的管路对接采用标准法兰接口，可适配不同直径的车间吸尘支管，无需额外制作过渡接头；上部驱动单元采用减震垫与主体框架连接，可降低设备运行时的振动传递，避免长期运行出现连接螺栓松动的问题。在结构细节上，腔体所有拼接焊缝均做连续密封焊处理，避免含尘气流从拼接缝隙泄漏，观察窗设置于过滤腔体侧方，

　　可直观查看内部滤材积尘状态，无需频繁开盖检查；侧边设置的压差检测接口可外接压差传感器，实时监测滤材堵塞情况，按需触发清灰操作，相比定时清灰的模式可有效降低压缩空气消耗，延长滤材使用寿命。该装置的结构设计充分兼顾了不同工况的适配性，进风口可根据现场管路走向调整安装方向，无需重新制作主体结构，对于产尘点集中的工位，可单台设备对应单个产尘点进行就近捕集，相比集中式除尘系统，管路长度更短，风阻损耗更低，捕集效率更有保障，同时后期维护不需要关停整个除尘系统，单台设备维护不影响其他工位正常生产。
