Lerdge光控限位止动传感组件

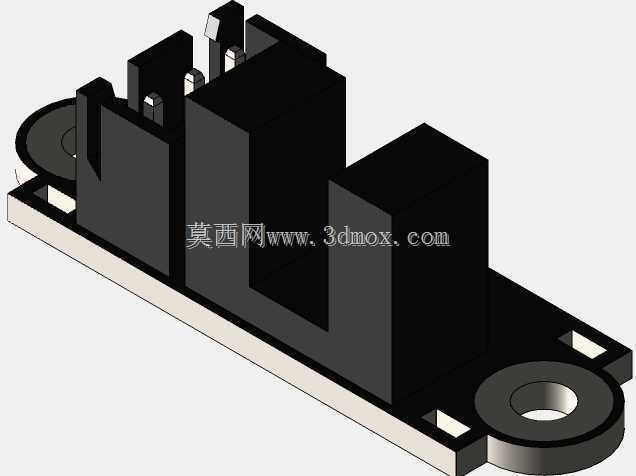

　　在桌面级数控运动平台的装配调试环节里，限位触发部件的可靠性直接决定整机回零精度与运行安全边界，这款槽型光电止动组件就是针对3D打印机、小型数控雕刻机、线性滑台这类轻量化运动设备开发的位置检测部件。日常设备运行中，运动轴走到行程端点时，配套的遮光挡片会插入组件中部的U型检测槽，槽体两侧分别布置红外发射与接收端，挡片切入后红外光路被完全切断，接收端电平发生跳变，主控板捕捉到信号后立刻输出轴停止指令，避免运动台撞击机架硬限位造成皮带崩断、步进电机失步或者打印喷头撞坏热床。从结构布局来看，整个组件采用长条卧式基座设计，基座两端预留沉头安装孔，孔位周边做了加厚凸台，锁入M3自攻螺丝或者机米螺丝后，基座不会因为锁紧应力出现翘曲变形，

　　安装时可以直接贴附在铝型材端面或者设备机架的钣金支板上，安装孔的跨距适配主流2020、2040铝型材的槽位间距，不需要额外加工转接支架。中部的光电检测腔体做了全包围遮光围挡，围挡高出光路平面数毫米，既能阻挡车间环境里的杂散光线直射接收管造成误触发，也能阻挡设备运行中飘落的PLA、ABS打印碎屑，还有雕刻产生的塑料、木质切屑掉入槽缝卡挡挡片。围挡内侧的槽缝宽度预留了足够的通行余量，运动轴上固定的遮光挡片哪怕存在小幅度的装配偏心，往复运动切入槽体时也不会剐蹭槽壁，不会给运动轴增加额外滑动阻力。组件侧边的引脚区域做了阶梯式限位卡槽，插接标准杜邦排线接头时，接头可以卡在卡槽内，设备长时间运行产生的振动不会让接插件松脱掉线。

　　不同于机械式微动限位需要物理碰撞触发行程，这款光电止动部件属于非接触式检测，挡片和传感本体之间没有刚性接触冲击，长期往复触发不会出现机械弹片疲劳氧化、触点接触不良的问题，触发响应延迟远低于机械微动，回零重复定位精度可以控制在很小的偏差范围内。建模过程中首先确定两端安装孔的中心距作为装配基准，再反向推导中部检测槽的居中位置，保证遮光挡片随运动轴走到行程端点时可以精准对准槽口，不会出现挡片擦边的情况；基座底部做了薄型沉台，贴装在型材表面时可以避开型材表面的凸起筋位，不需要额外垫高。外围的遮光罩侧壁做了均匀壁厚处理，既保证遮光效果，也不会因为壁厚过大造成整体外形臃肿，占用过多机架内部走线空间。引脚排布位置预留了焊盘和接线的操作空间，

　　装配人员焊接引线或者插接排线时，手部操作空间充足，不会被周边围挡结构干涉。在实际选型使用中，这类光电止动组件可以适配绝大多数开源主控的电平触发逻辑，光路触发的阈值区间稳定，即使设备内部腔体温度随着热床、喷头升温出现小幅升高，红外发射管的输出功率波动也不会影响触发判定，不会出现高温环境下限位失灵的问题。基座两端的安装孔设计为沉孔结构，螺丝锁入后钉头完全沉入孔内，钉头不会凸出基座底面，保证组件和安装面完全贴合，长期运行不会因为振动出现组件移位。检测槽的开口朝向可以根据设备走线方向调整装配方位，不管轴的运动方向是水平横向还是纵向竖直，都可以通过调整安装角度让挡片顺利切入槽内，不需要修改传感部件本身的结构。整个组件没有复杂的活动配合结构，日常维护只需要定期擦除槽内积存的少量浮尘即可，不需要定期更换弹性零件，在长时间连续运行的批量加工设备里，能大幅降低限位部件的故障排查频次，减少设备因为限位误报导致的停机时间。
