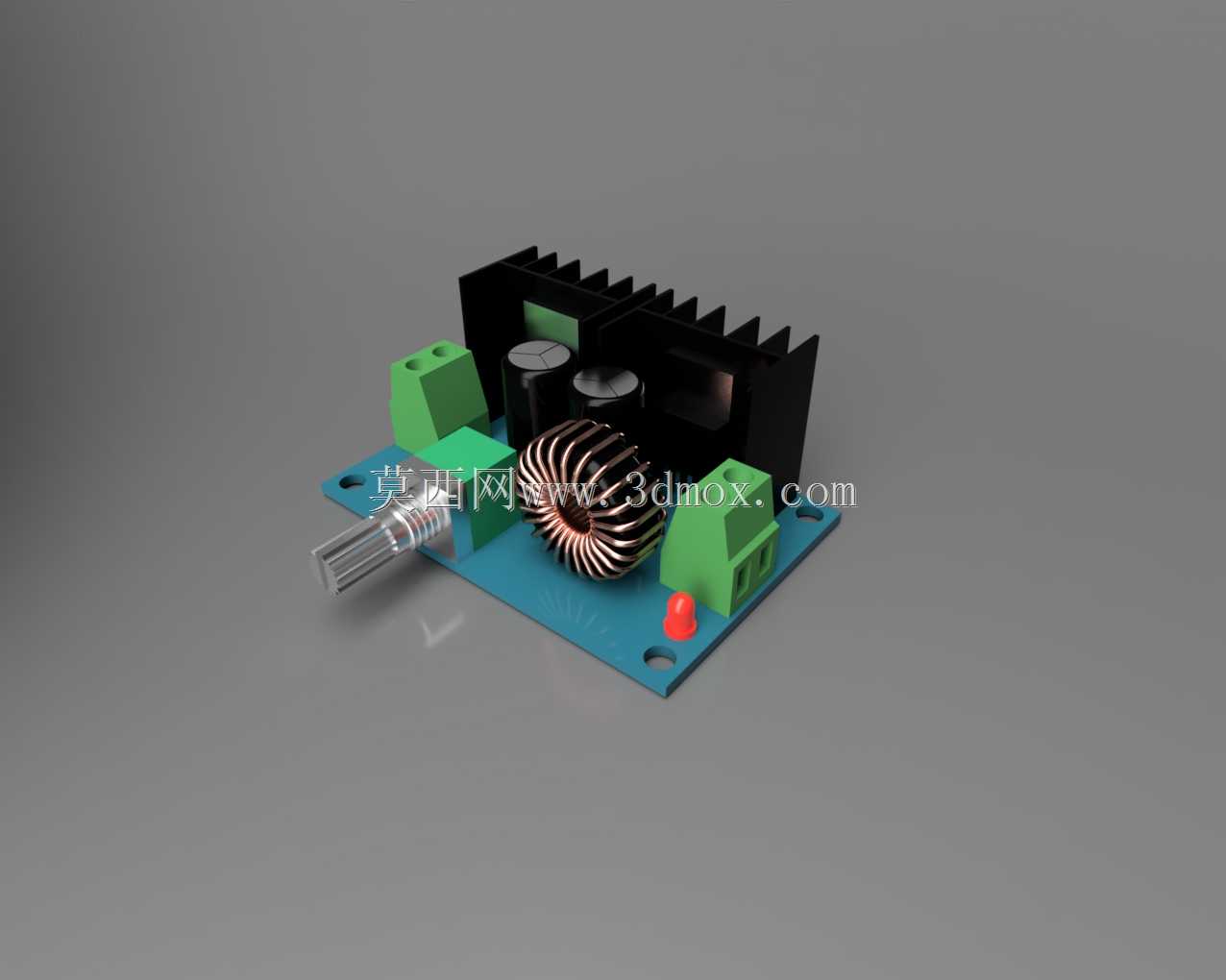

XH-M401直流降压转换模块结构设计

　　在各类嵌入式设备、小型工控装置、车载改装电子系统的电源适配场景里，非隔离式DC-DC降压模块是应用频次极高的基础部件，这款基于XL4016E1芯片设计的降压转换单元，核心覆盖4.4-40V宽范围直流输入，可稳定输出1.25-36V区间的可调直流电压，持续带载能力可达8A，能满足多数中小功率用电设备的电压转换需求。从结构设计层面看，模块采用单层玻纤PCB作为承载基底，板面布局严格遵循功率回路最短原则，将大电流通路的走线宽度做了针对性加宽，减少大电流工况下的线路压降与发热累积。功率主回路里的核心储能电感采用卧式绕线结构，磁芯选用屏蔽式锰锌铁氧体材质，既可以降低工作时的漏磁辐射，避免对周边敏感器件造成电磁干扰，

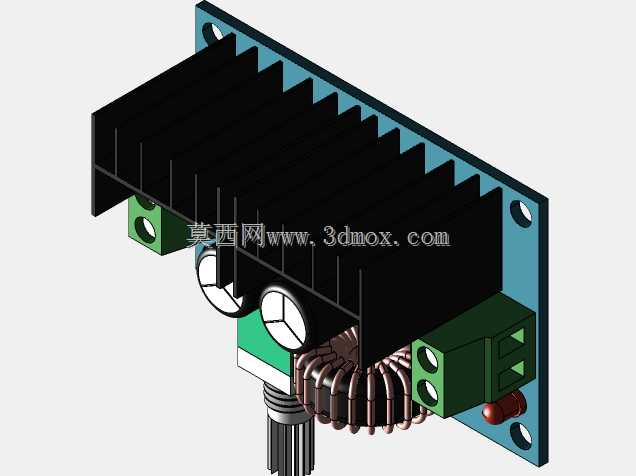

　　同时卧式安装的形式也能压低模块整体高度，适配对安装空间竖向尺寸有严格限制的紧凑设备舱体。输入端与输出端的接线端子采用绿色栅栏式螺钉压接结构，接线孔径可适配16-22AWG线径的导线，压接后抗拉脱能力强，适合存在一定振动的车载、户外设备使用场景，避免长期使用后接线松脱导致的供电中断问题。主功率开关管配套的散热结构采用黑色铝挤型梳齿散热器，散热器通过导热硅胶片与芯片表面紧密贴合，安装孔位与PCB板预留固定孔精准对位，在8A满负载持续工作工况下，可将芯片结温控制在器件允许的安全工作区间内，避免过热触发过温保护导致输出中断。PCB板上预留了多组安装固定孔，孔位间距符合通用电源模块的安装尺寸规范，

　　可直接通过铜柱或自攻螺丝固定在设备壳体的预留安装位上，不需要额外定制转接支架，降低整机装配的加工成本。板载的可调电位器采用卧式多圈精密电位器，旋钮端伸出PCB板边缘，调试人员不需要拆解设备外壳，即可通过螺丝刀调节输出电压值，大幅提升现场调试的操作便捷性。作为简化版本的设计方案，该模块省略了冗余的辅助电阻、信号二极管与小型陶瓷电容，在保证核心降压功能稳定的前提下，压缩了板面占用空间，同时减少了物料清单的器件数量，降低批量生产时的物料采购成本与焊接加工工序。在实际选型应用中，该模块可直接替代同参数等级的线性稳压电路，相比线性稳压器，转换效率可提升30%以上，尤其是在输入输出压差较大的工况下，发热控制优势更为明显，

　　适合用于太阳能供电小系统、车载USB改装供电、工业传感器集中供电、小型电机驱动前级电压转换等场景。设计时充分考虑了生产加工的工艺性，所有贴片元件均采用标准封装，波峰焊与回流焊工艺均可适配，插件元件的布局间距符合自动插件机的操作边界，不会出现元件干涉导致的加工不良问题。板面的丝印标识清晰标注了输入输出正负极、电位器调节方向、核心参数信息，装配与调试人员可直接通过丝印完成接线与调试操作，不需要额外查阅设计图纸。模块底部的丝印明确标注了产品型号，方便后续整机维护时的备件替换，避免错用不同参数的电源模块导致后端用电设备烧毁。从安装边界来看，模块整体外轮廓方正，没有超出PCB板面的突出结构，除散热器与接线端子外，其余元件高度均控制在10mm以内，在密闭设备舱内安装时，仅需要在散热器上方预留5mm以上的空气对流空间，即可满足自然散热需求，不需要额外加装散热风扇，进一步降低整机的运行噪音与故障点。
