弹簧式可调压紧接触机构结构设计

　　该压紧接触机构常应用于机床加工工位的工件辅助定位、输送线末端的工件到位触发、工装夹具的快速压紧场景，在矿山类加工设备的物料到位检测工位也有适配空间，核心作用是通过弹簧的预紧力提供持续的柔性压紧力，避免刚性接触对工件表面造成压伤，同时保证接触端与被测/被压工件的可靠贴合，不会因为工件表面的微小尺寸偏差出现接触失效的问题。

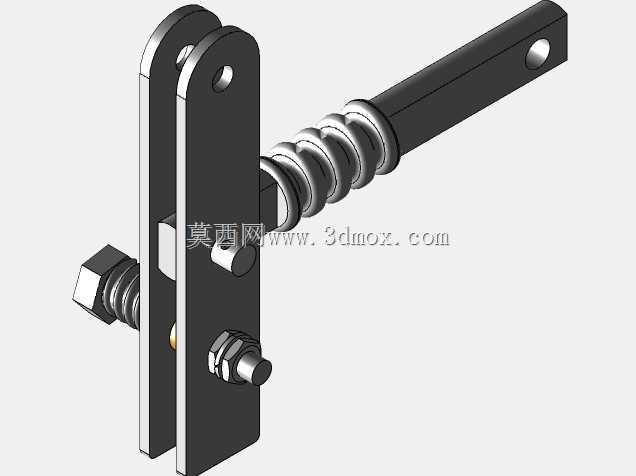

　　从结构设计逻辑来看，整套机构采用双立板作为支撑基体，两块平行的立式钢板通过销轴完成定位连接，形成稳定的框架支撑结构，长杆作为核心的动作执行件，穿过双立板的导向孔完成径向限位，保证杆体动作过程中不会出现径向偏摆，动作直线度偏差可控制在0.1mm以内。套设在长杆上的压缩弹簧两端分别抵靠在立板侧面和长杆的轴肩位置，通过调整端部锁紧螺母的旋合长度，可灵活调整弹簧的预压缩量，适配不同接触压力需求的工位：当需要较大压紧力时，向内旋动螺母增大弹簧预压量，接触端的抵紧力随之提升；当接触易碎、易变形工件时，向外旋动螺母减小预压量，避免压力过大造成工件损伤。长杆远离弹簧的一端加工有销轴安装孔，可根据实际安装需求连接不同形式的接触头，比如平面压头、滚轮接触头、绝缘检测触头等，拓展机构的适用场景。

　　安装边界方面，整套机构的固定端位于双立板的下端位置，通过两个横向布置的螺栓组件即可完成与设备机架、工装基板的固定安装，安装孔位采用标准六角螺母配套螺栓锁紧，安装时不需要额外加工特殊定位结构，适配市面上多数标准型材机架、钢板工装台的安装孔位布局。机构的动作行程由弹簧的可压缩量决定，常规状态下长杆伸出长度可覆盖15-30mm的行程范围，能够适配工件表面±10mm以内的尺寸公差波动，不需要针对每个工件的尺寸偏差调整机构安装位置，大幅降低工位调试的工作量。

　　从实际使用的可靠性角度出发，所有活动配合面均预留了合理的配合间隙，长杆与立板导向孔之间采用间隙配合，表面粗糙度控制在Ra1.6，保证动作过程中无卡滞，即使在多粉尘的加工车间环境下，配合间隙也不容易被粉尘堵塞造成动作失效。端部的锁紧螺母采用双螺母防松结构，设备长时间运行产生的振动不会造成螺母松动，弹簧预紧力可长期保持稳定，不需要频繁停机调整参数。双立板的支撑结构相比单立板悬臂结构，抗侧向力能力提升40%以上，当接触端受到意外侧向撞击时，不会出现立板变形、长杆弯曲的问题，机构整体使用寿命更长。

　　在结构细节处理上，长杆的接触端做了倒角处理，安装接触头时可快速完成对位，销轴连接位置均采用圆柱销定位，连接刚性充足，不会因为反复动作出现连接间隙。弹簧采用标准圆柱螺旋压缩弹簧，弹簧丝直径、中径、有效圈数均经过受力校核，在额定行程范围内不会出现塑性变形，长期反复压缩后弹力衰减率控制在5%以内，满足工业场景长期连续运行的要求。整套机构没有复杂的异形加工件，所有零部件均可采用常规机加工工艺完成制作，加工成本低，后期维护更换配件时不需要定制特殊零件，标准件可直接从市面上采购替换，大幅降低设备的后期运维成本。
