离合器承压盘类环形机械零件三维设计

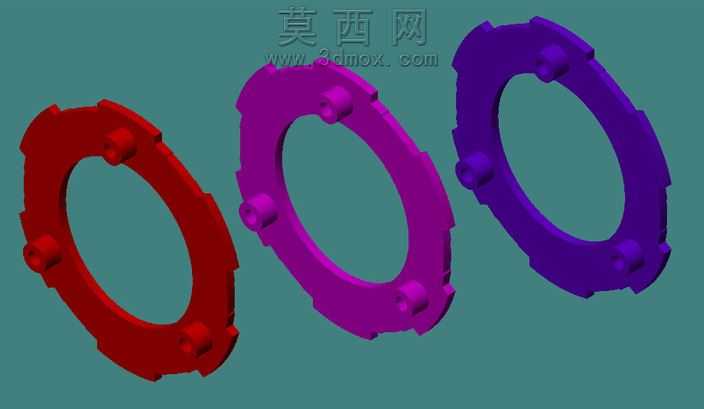

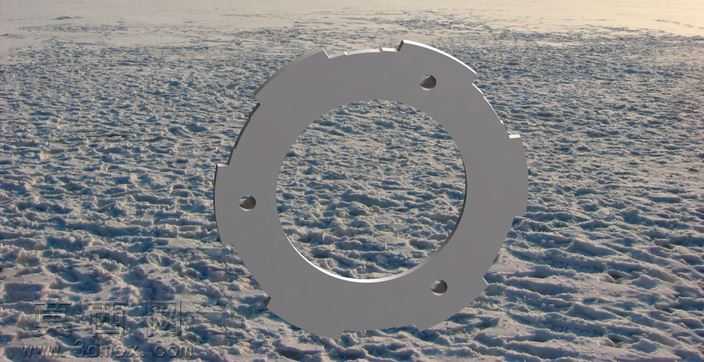

本作品为离合器组件中的承压承载环形盘类零件，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械传动零件的设计规范，对零件的每一处结构尺寸都做了精准的参数约束，保证模型可直接用于后续的工程图导出、装配干涉校验以及仿真分析环节。模型整体为环形盘状主体结构，外圈均匀分布有多个凸齿状卡位结构，用于和离合器其他配合部件实现周向定位与扭矩传递，盘体上均匀布置三个带通孔的凸台结构，孔位的位置度、凸台的高度尺寸都经过严谨的公差匹配设计，可满足装配时的紧固件穿装定位需求，盘体内圈为光滑的环形配合面，可与对应轴类部件实现同轴配合，保证传动过程中的回转精度。材质设定上选用了适用于传动离合部件的耐磨合金结构钢，渲染阶段采用哑光金属质感材质，还原了零件经过表面氧化处理后的棕褐色金属外观，通过光影渲染突出了零件各结构的棱边、凸台、卡位齿的轮廓特征，清晰展现各部分的结构形态与装配关系。设计过程中充分考虑了零件的实际工况需求，对盘体的壁厚做了合理的强度校核，在保证零件结构强度、抗冲击耐磨性能的前提下，尽可能优化盘体的重量分布，避免不必要的材料冗余，同时对所有棱边都做了符合机械加工要求的倒角处理，消除应力集中风险，提升零件的加工工艺性与使用寿命。模型的各结构特征建模逻辑清晰，从基础的草图绘制、回转特征生成主体，到拉伸切除生成孔位、拉伸生成凸台与外圈卡位齿，再到最后的倒角、圆角细节处理，每一步特征都保留了完整的参数化建模历史，方便后续根据不同的设计需求调整尺寸参数，快速衍生出适配不同规格离合器的同系列零件模型，可直接用于机械设计教学、离合器产品研发、装配模拟演示等多个场景。
