八回路0.375英寸间距栅栏式接线端子

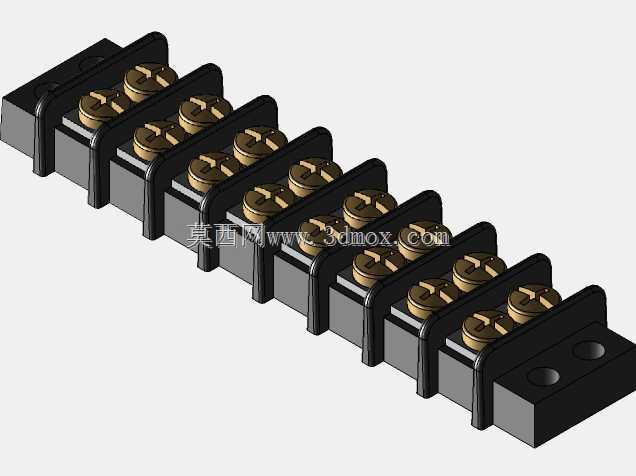

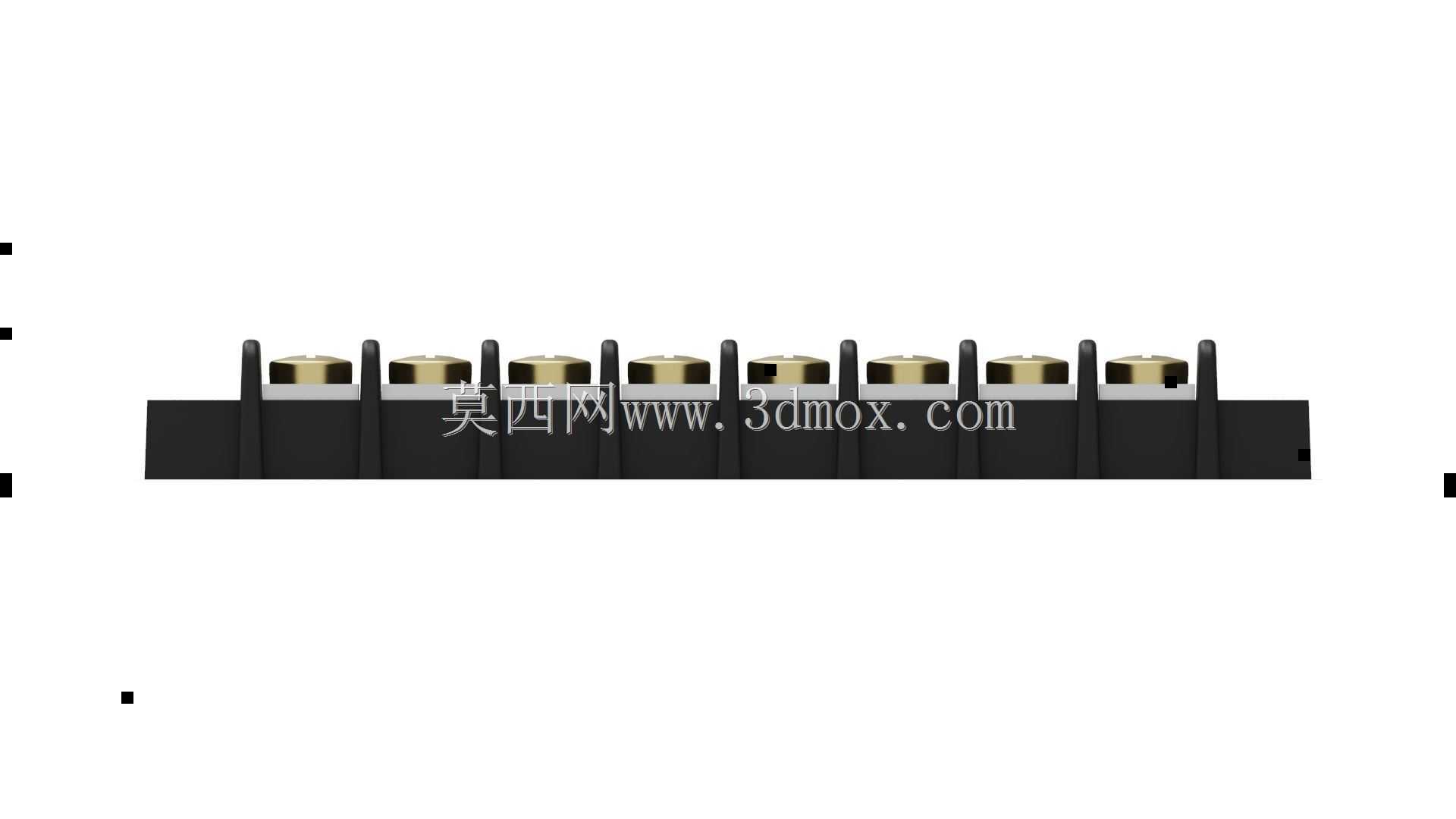

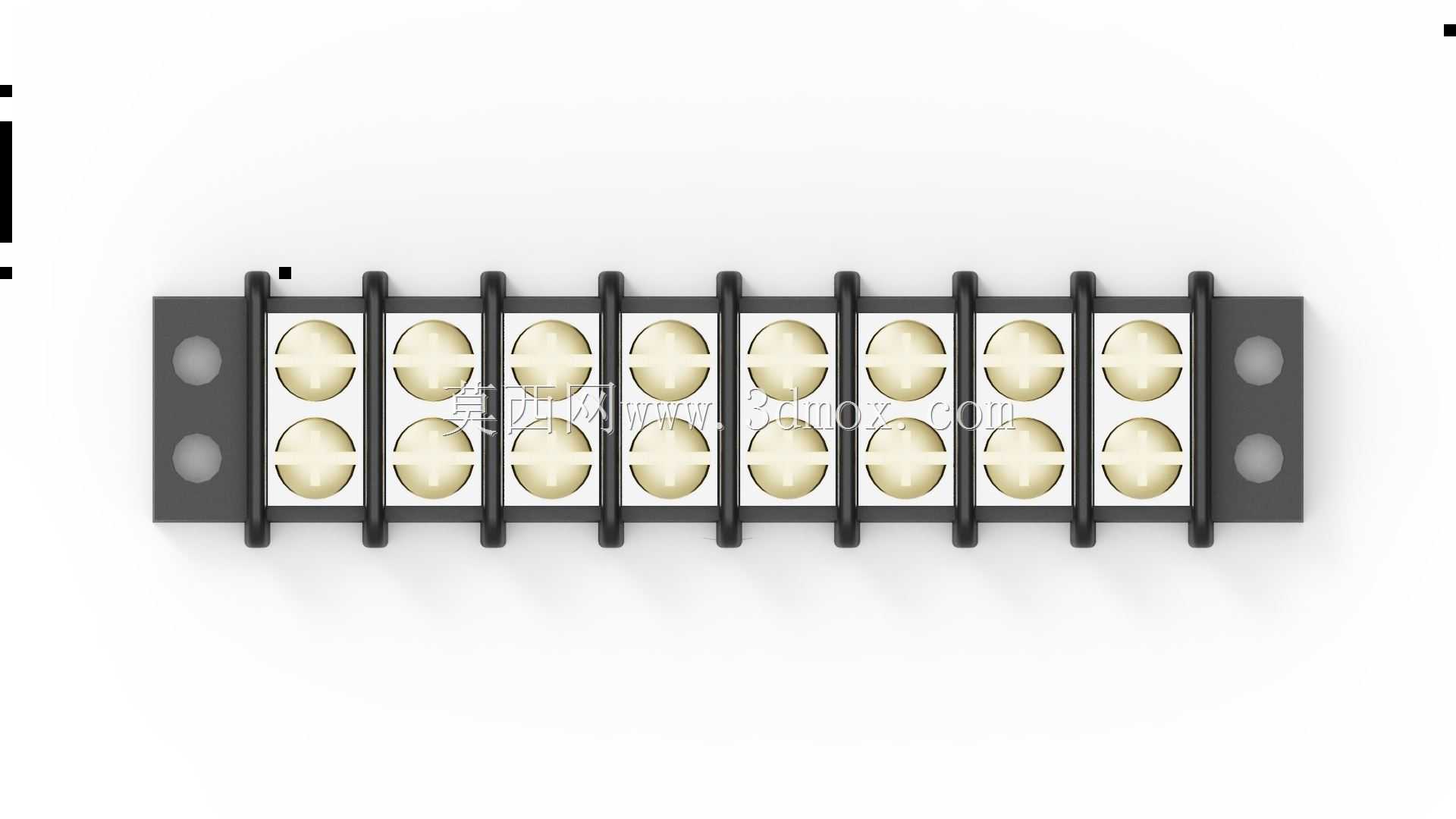

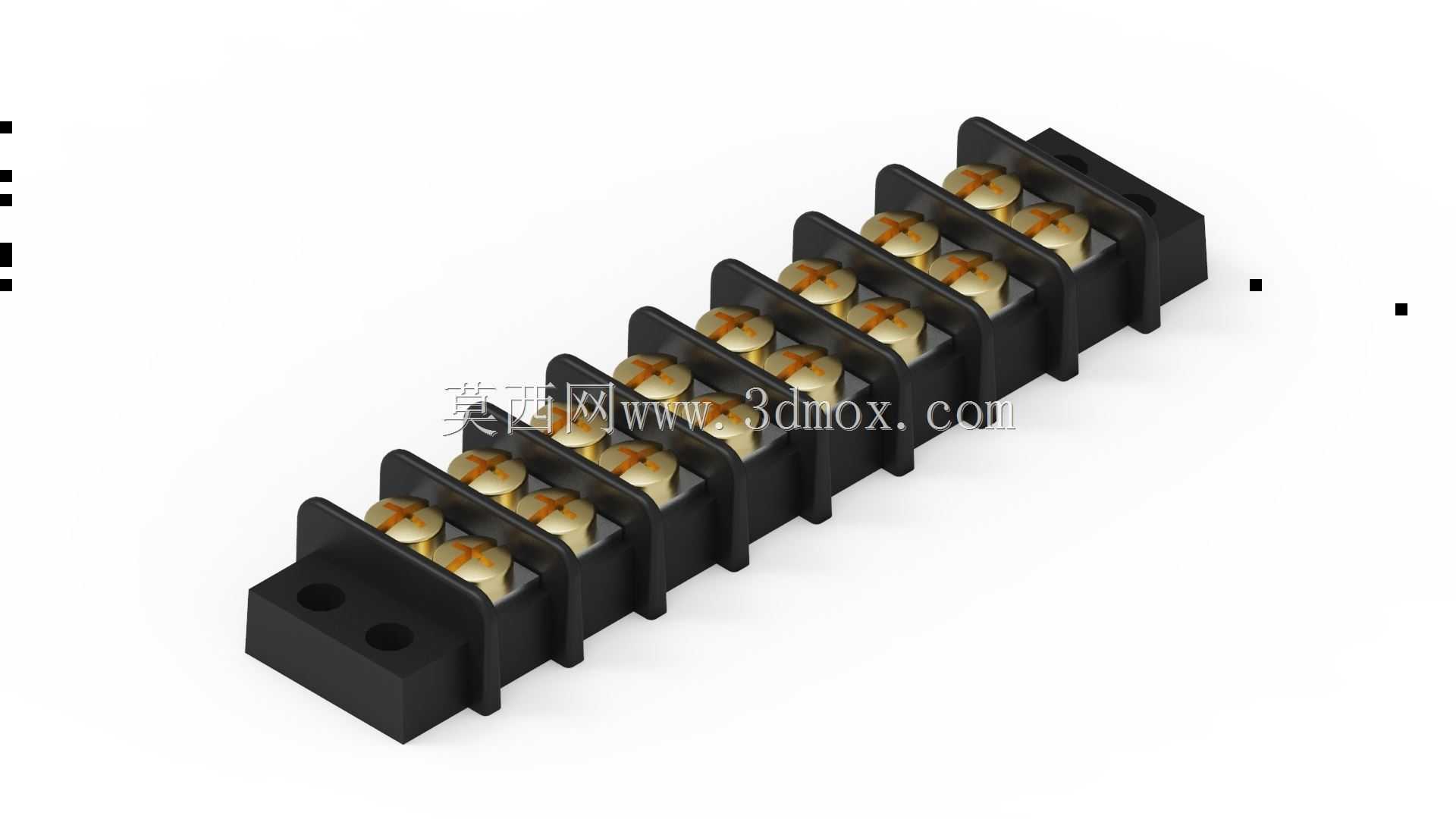

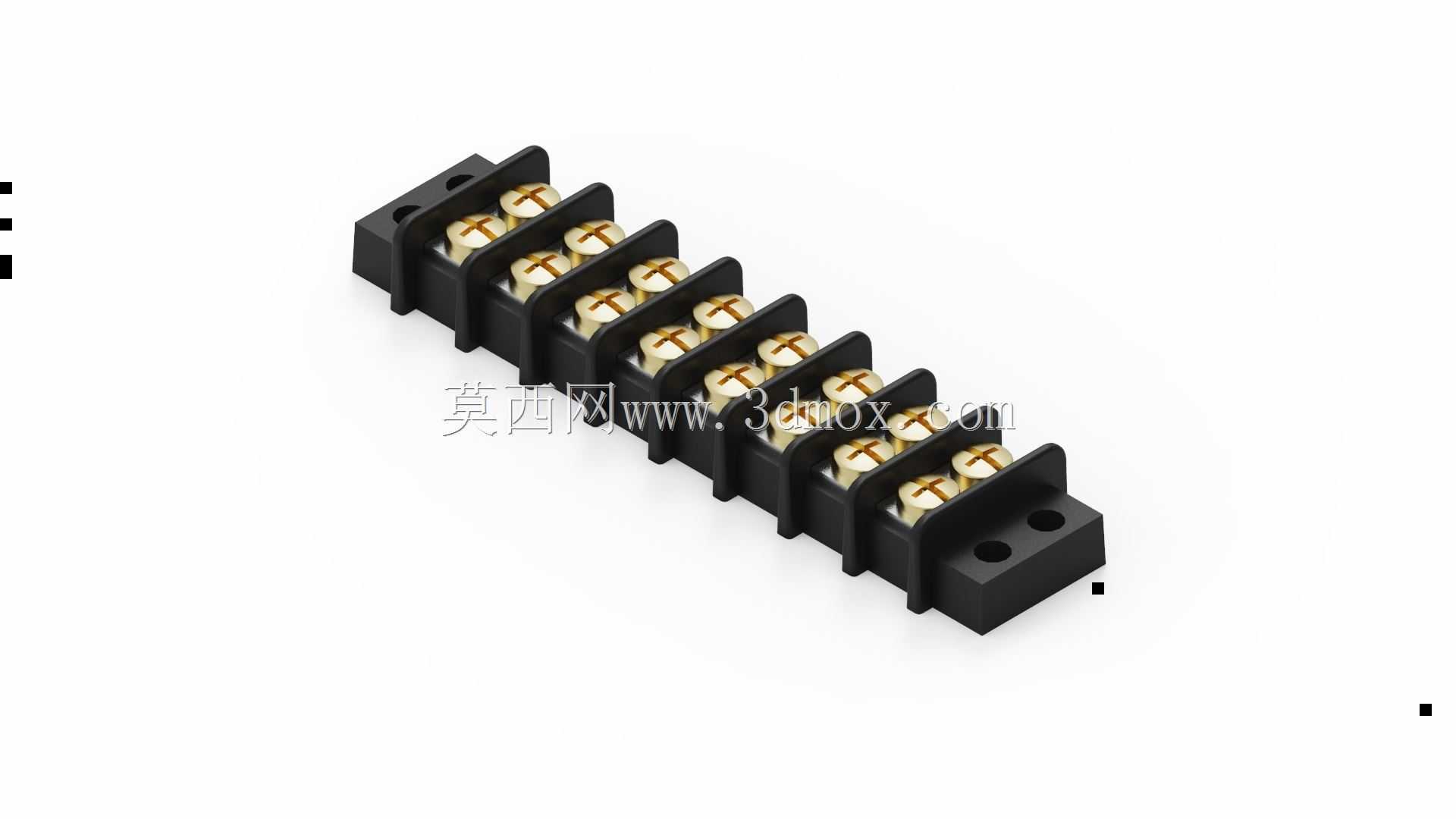

　　在工业电控柜布线、小型机电设备内部接线、测试治具电路搭建的场景里，这类栅栏式隔离接线端子是解决多回路并行接线、避免相邻导线短接的常用基础电气连接件，尤其适配线径较粗、需要频繁拆装维护的动力回路接线场景，相比直插式端子能提供更可靠的螺丝压接紧固力，抗振动松脱能力更强，适合工业现场存在设备振动、接线拉力的使用环境。这款8回路端子的单回路中心间距为0.375英寸，也就是9.525mm，这个间距规格是美标接线端子的常用尺寸，既能够保证相邻接线位之间的爬电距离满足低压电气的绝缘要求，又不会因为间距过大造成安装空间的浪费，适配多数通用电控箱的安装预留位。从结构设计来看，端子整体采用绝缘基座加导电内芯的组合结构，黑色绝缘基座为热固性工程塑料材质，

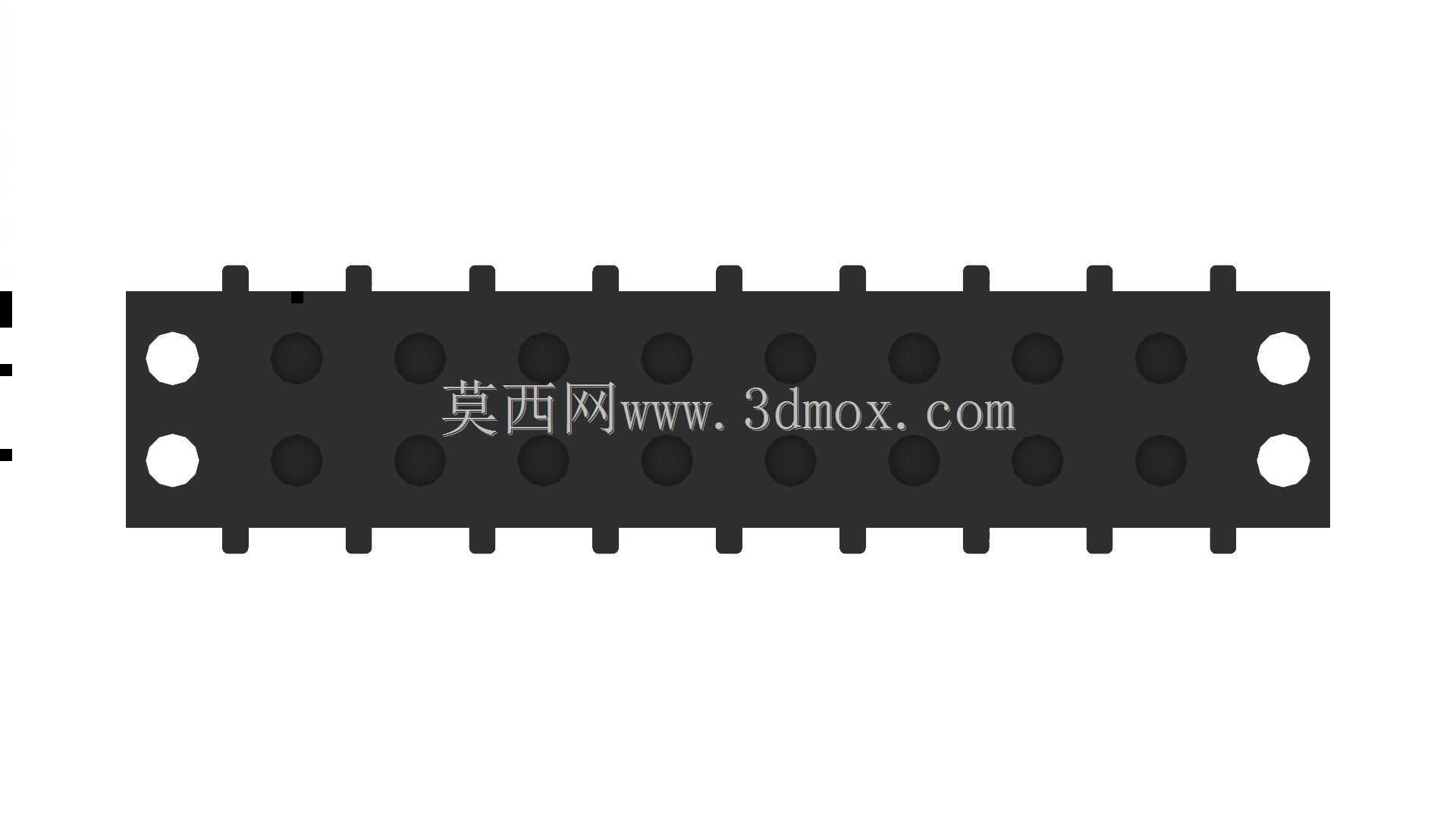

　　具备良好的阻燃性与绝缘性能，基座上的隔离筋将每个接线回路完全分隔开，即使导线压接后存在多余的铜丝外露，也不会触碰到相邻回路的导电部件，从物理结构上规避了相间短路的风险。每个接线位的导电部件采用铜合金材质，表面做镀镍处理，既保证导电性能降低接触电阻，又能提升抗氧化能力，避免长期使用后接触部位氧化造成的接触不良、发热等问题；压接螺丝采用标准十字槽结构，适配常规螺丝刀操作，压接片底部做防滑齿设计，拧紧螺丝时压接片会将导线线芯牢牢压在导电基座上，即使导线受到一定的拉扯力也不会松脱。端子两端预留了两个固定安装孔，可通过螺丝直接固定在设备的安装板或者绝缘底板上，安装孔的位置与整体外形尺寸做了匹配设计，固定后端子整体不会出现翘边、晃动的情况，

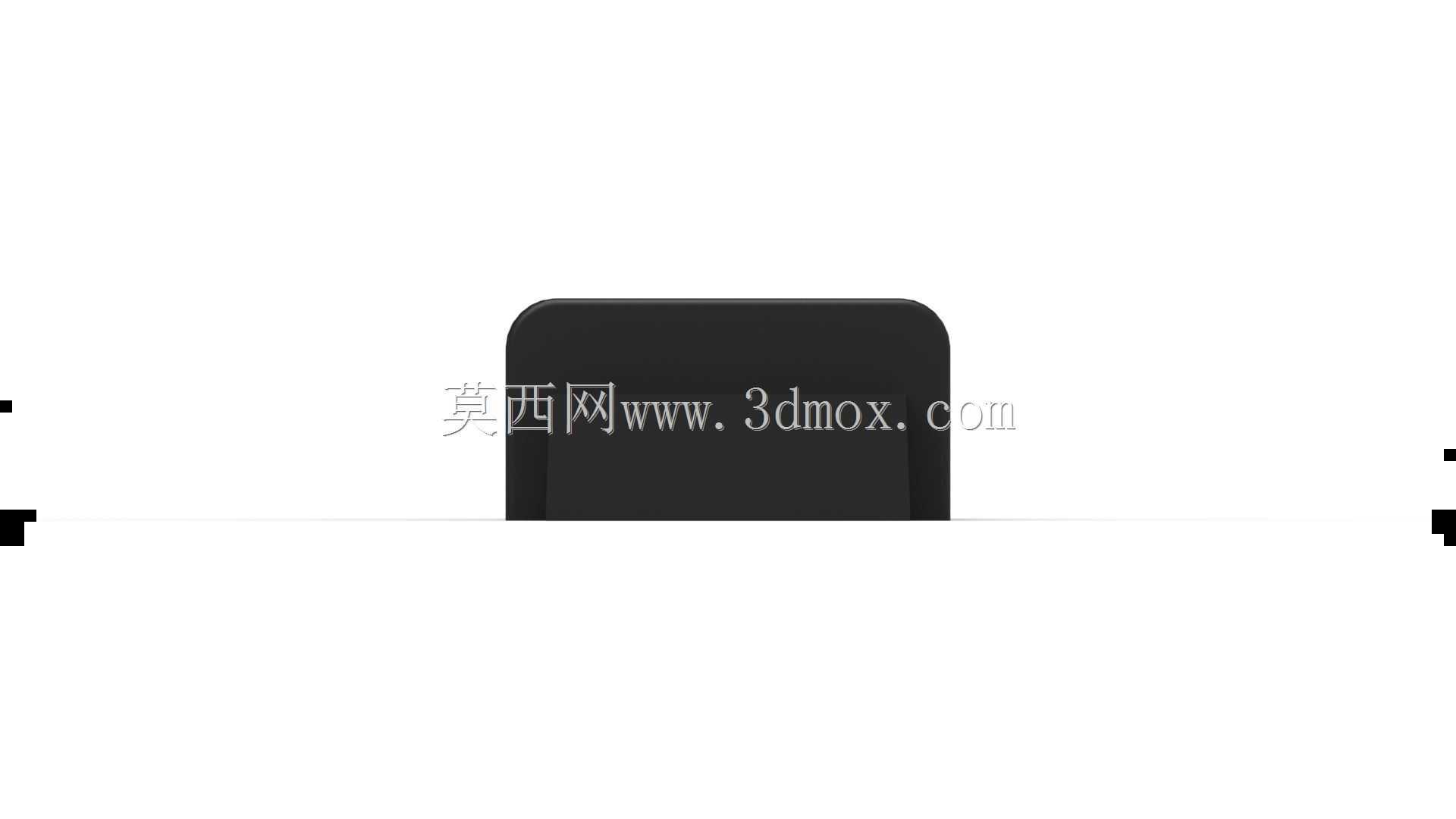

　　每个接线位的上方都预留了足够的螺丝刀操作空间，实际接线作业时不需要倾斜螺丝刀就能完成螺丝的松紧操作，提升现场接线的效率。设计这类端子的三维模型时，首先要保证每个接线位的间距尺寸精准，因为这类标准件通常需要和设备上的开孔、走线槽位置匹配，一旦间距出现偏差，批量安装时就会出现对位不准的问题；其次要还原绝缘基座上的隔离筋结构、安装孔的位置与孔径，还有每个导电端子的槽位尺寸，保证模型导入装配后，能够模拟实际接线时的空间占用，避免后续结构设计时出现端子和周边部件干涉的情况。另外，端子的整体高度、接线位的进线角度也需要和实物一致，实际布线时导线是从端子的侧方进入压接位，模型如果进线角度不对，就会导致布线模拟时导线出现不合理的弯折，

　　影响整个设备布线方案的评估。在实际选型使用时，这类端子需要匹配对应的导线线径，0.375英寸间距的栅栏端子通常可以承载15A以内的电流，适合控制回路、小功率动力回路的接线使用，安装时需要注意固定螺丝的拧紧力矩，避免力矩过大损坏绝缘基座，同时压接导线时要将线芯完全插入压接位，不要让裸露的线芯超出隔离筋的范围，多股线压接前最好做烫锡处理，避免散丝造成的短路隐患。从三维建模的角度来说，这类标准电气连接件的模型重点在于装配尺寸的准确性，不需要做过多的外观细节修饰，但所有和安装、接线相关的特征都必须精准还原，包括安装孔的中心距、每个接线位的槽宽、隔离筋的高度、压接螺丝的顶部高度，这些尺寸都会直接影响到整体设备的结构布局设计，很多工程师在做电控箱布局时，会直接调用这类标准件模型来排布安装位置，预留接线操作空间，如果模型尺寸存在偏差，就会导致实际生产装配时出现部件干涉、操作空间不足的问题。
