带一体式握持把手的工业储液瓶结构设计

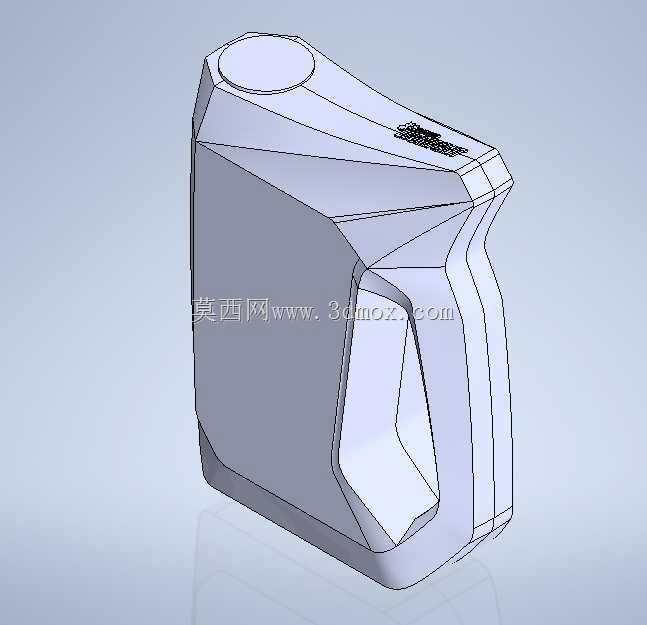

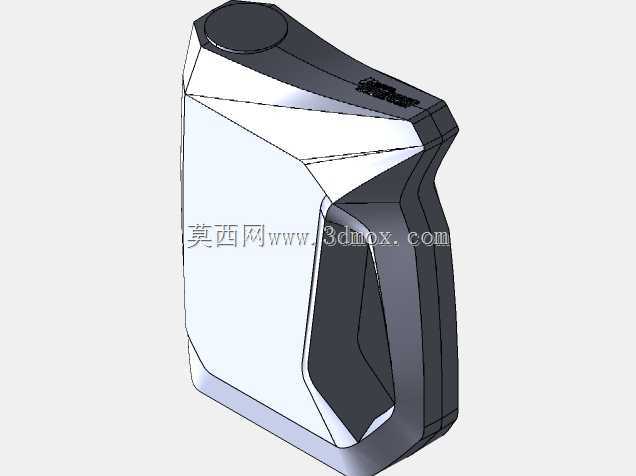

　　这款储液容器的结构设计，最初是针对工业维保场景下的小容量流体转运需求开发的，日常在设备维保工位、生产线旁的润滑油加注、切削液补给、清洁剂分装场景中，这类带握持结构的硬质储液瓶使用频率极高，相比软质包装容器，硬质结构的瓶身可以在复杂工位环境下避免挤压漏液，也能适配多次重复加注的使用需求。从结构布局来看，瓶身主体采用大平面贴合的侧方轮廓，并非传统圆柱形设计，这种非对称的多边形截面，首先是考虑到工位存放的稳定性，平置在工具柜、设备侧方置物台时不会发生滚动滑落，同时相邻的平面可以直接粘贴标识标签，标注内部盛装的流体类型、加注注意事项，避免不同品类流体混装误用。瓶身侧方的内凹式握持把手是整个结构的设计核心，把手区域做了全圆弧过渡的内凹处理，

　　凹陷深度刚好适配成年男性手掌的握持厚度，把手边缘没有尖锐棱角，长时间握持转运时不会硌手，同时内凹结构没有额外向外突出的部件，整体外轮廓没有突兀的凸起，在批量装箱运输时可以紧密排布，最大化利用仓储与运输的空间，减少包装空隙带来的运输成本浪费。瓶口设置在瓶身顶部的斜切面上，这种偏置的瓶口布局，是为了加注流体时可以更好控制倾倒角度，避免流体沿瓶身外壁流淌，顶部的瓶口密封面做了整圈的平面凸台，适配常规的螺旋密封盖，凸台的平面度公差控制在0.2mm以内，保证密封垫压紧后不会出现渗液问题。瓶身顶部靠近瓶口的位置预留了一小块平整的标识区域，可以模刻产品容量、材质标识或者品牌信息，不需要额外粘贴铭牌，避免长期接触油污后标识脱落。从壁厚设计来看，

　　整个瓶身采用均匀的壁厚分布，主体壁厚控制在2mm，把手区域因为是受力集中部位，局部壁厚加厚到2.5mm，同时在瓶身的转角位置都做了R3以上的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题，也能在盛装流体时减少应力残留，提升容器的抗跌落性能。在实际使用的安装边界层面，这款储液瓶的整体外轮廓尺寸适配常规的工业置物架层间距，平置时的底部支撑面占整个瓶身投影面积的70%以上，即使在有轻微振动的设备旁放置，也不会因为振动出现倾倒。瓶身的侧面加强筋做了隐藏式设计，顺着瓶身的多边形轮廓做折线过渡，没有额外突出的筋条，既提升了瓶身的整体刚性，在盛装满容量流体时不会出现瓶身鼓胀变形，也不会因为外凸的筋条积存油污、灰尘，日常清洁维护更加方便。

　　针对流体加注的实际使用场景，瓶身的倾倒角度做了反复验证，当握持把手将瓶身倾斜45度时，瓶内的流体可以平稳从瓶口流出，不会因为内部气压差出现流体喷溅的问题，瓶身内部的转角位置都做了圆弧过渡，没有残留积液的死角，排空剩余流体时可以完全倒净，不会有残液长期积存在瓶内造成变质或者交叉污染。这种结构的储液瓶除了工业维保场景使用，也可以适配民用的车用尿素分装、园艺营养液存储、家居清洁液分装等场景，硬质的瓶身结构可以耐受常见的酸碱类流体腐蚀，材质适配常规的HDPE或者PP注塑成型，开模生产时的脱模角度控制在1度以上，没有倒扣结构，不需要复杂的抽芯机构，可以有效降低量产时的模具成本。在结构验证阶段，针对满容量跌落测试的要求，瓶身的底部边角做了局部加厚的缓冲结构，从1.2米高度自由跌落到水泥地面时，不会出现开裂漏液的问题，完全满足工业场景下粗放使用的强度要求。把手的承重能力经过校核，满容量盛装时整体重量在4kg左右，把手区域的结构强度可以承受5倍以上的满载重量，不会出现握持部位断裂的问题。
