手动式喷嘴对接安装工装夹具结构

　　这套手动操作的对接工装，主要面向小型管路装配、喷嘴类零部件压装对接的生产场景，在小型机加工车间、五金装配工位、流体管路预装环节都能适配使用，不需要外接气源、电源动力，完全依靠手动杠杆力实现工件的夹紧与对位，适合小批量多品种的柔性装配工位使用，相比气动液压类工装，没有管线布置限制，能直接固定在工作台面任意位置，转产调整时不需要重新对接动力源，工位适配性极强。

　　从功能逻辑上看，这套工装核心解决的是细长杆类对接件装配时的同轴度对位问题，日常装配喷嘴、管路接头这类需要轴向压入对接的零件时，徒手操作很容易出现工件歪斜，导致密封面错位、配合面刮伤的问题，这套工装通过两根平行导向光轴约束滑动压块的运动路径，让压合动作全程保持轴向直线运动，不会出现偏摆，能保证对接零件的同轴度控制在0.1mm以内，避免装配过程中损伤工件配合面。操作端采用长杠杆手柄设计，通过偏心轮结构驱动滑动压块进给，杠杆比经过匹配设计，操作人员只需要施加很小的手动力，就能在压合端输出足够的压装力，足够应对过盈量0.05mm以内的金属、塑料类零件压装需求，操作时扳动手柄即可完成压合，复位时手柄抬起后压块在光轴上可手动滑回初始位置，操作步骤简单，新员工不需要长时间培训就能上手使用。

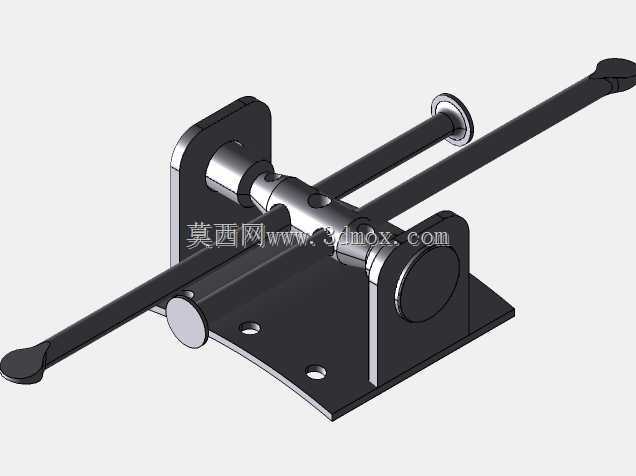

　　设计层面上，整套结构没有采用复杂的非标定制零件，底座采用钢板折弯加工成型，底部预留三个安装孔，可通过螺栓直接固定在标准工作台的T型槽上，也可以搭配压板固定在木质、钢板工作台面，安装边界的孔位间距适配多数常规装配工位的安装尺寸，不需要额外加工过渡连接板。两个支撑立板直接通过螺栓固定在底座上，立板上加工有同轴的光轴安装孔、偏心转轴安装孔，孔位加工时一次装夹完成镗削，保证两根导向光轴的平行度，以及转轴与光轴的垂直度，避免滑动压块运动时出现卡滞。滑动压块上加工有与导向光轴配合的通孔，孔内可根据使用频率选择加装铜套或者直线轴承，降低长期使用的磨损量，压块的工作面预留有工件定位槽，可根据不同对接工件的外形更换适配的定位头，不需要更换整套工装就能适配不同直径的对接零件，柔性适配能力较强。偏心驱动部分的转轴与手柄为一体结构，偏心轮的升程设计匹配常规压装行程需求，总行程在30mm左右，足够满足多数小型喷嘴、接头类零件的压装行程要求，不会出现行程不足无法压合到位的问题。

　　从实际使用的边界尺寸来看，整套工装的底座长宽尺寸控制在200mm*150mm以内，整体高度不超过120mm，加上手柄抬起后的最大高度也不超过200mm，占用工作台面的面积极小，不会占用过多工位操作空间，工位布局时可以并排布置多套同类型工装，对应不同规格工件的装配需求，不会出现空间干涉的问题。导向光轴的直径选用常规标准件尺寸，长期使用出现磨损后可以直接采购标准光轴更换，不需要单独定制加工配件，后期维护成本极低。整套结构没有易损的复杂零部件，除了滑动面需要定期涂抹润滑脂维护之外，没有其他日常维护需求，在正常车间使用环境下，使用寿命可以达到上万次操作无故障。

　　在实际工位应用中，这套工装还可以拓展用于小型销轴类零件的压装、细轴类零件的简单校直工序，只需要更换压块工作面的定位块，就能适配不同的工序需求，不需要额外制作专用工装，对于小型加工车间来说，能减少专用工装的制作数量，降低工位工装的投入成本。相比台钳类通用夹具，这套工装的压合动作是纯轴向直线运动，不会像台钳那样产生径向的夹紧力导致细长工件变形，尤其适合薄壁类喷嘴、塑料接头这类易变形零件的装配作业，装夹过程中不会夹伤工件外表面，能保证装配后的零件外观质量。操作过程中手柄的操作位置在工装侧方，操作人员的手部不会处于压合工作面的正上方，压合作业时的操作安全性更高，不会出现压手的安全隐患，适合在无安全防护的普通装配工位长期使用。
