矿用带锯齿锁紧结构长条形支撑构件

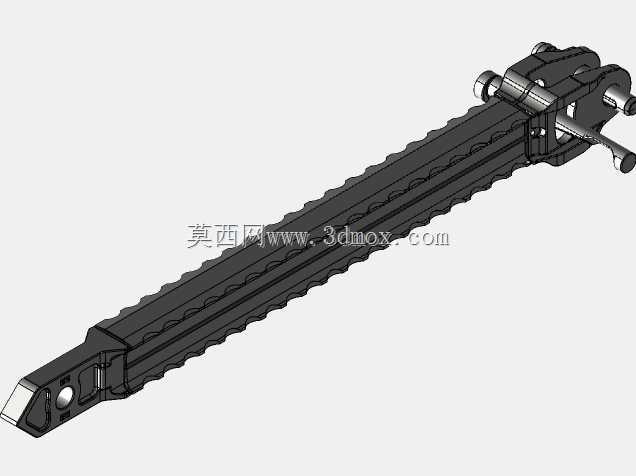

　　在地下矿山采掘作业的支护与设备配套场景中，这类长条形带锁紧结构的构件是巷道临时支护、采掘设备辅助定位环节的常用部件，日常作业中需要承受巷道围岩的侧向压力、设备运行传递的周期性振动载荷，同时还要适配井下多粉尘、高湿度的复杂工况，对结构的抗形变能力、锁紧可靠性都有明确的工程要求。从结构设计逻辑来看，构件主体采用等截面长杆形态，杆身沿长度方向加工连续的锯齿形卡槽，这类结构的核心作用是实现长度方向的无级锁紧定位，当配套的锁紧销卡入对应齿槽时，可快速锁定构件的有效支撑长度，无需额外加工定位孔，适配井下不同宽度的巷道间隙、不同安装间距的设备固定需求，调整过程无需借助专用工装，现场作业人员可徒手完成长度调节与锁紧操作，

　　大幅提升井下支护作业的布设效率。构件端部做了加厚包边与斜切导向设计，斜切结构主要用于安装时快速对准支撑座的卡槽，避免井下昏暗环境下对位困难的问题，加厚区域则是应力集中的强化部位，因为支撑作业时端部是载荷传递的核心接触点，常规薄壁结构在长期冲击载荷下容易出现卷边、开裂问题，局部加厚的设计可在不显著增加整体重量的前提下，提升端部的抗冲击、抗挤压性能。锁紧端采用铰接式压块配合销轴的结构，压块内侧加工有与杆身锯齿匹配的咬合齿，当压块绕销轴下压闭合时，两侧咬合齿完全嵌合，可承受沿杆身轴向的大吨位推力，不会出现打滑退齿的问题，压块上预留的扳动杆结构，可让作业人员借助撬棍等常规井下工具快速完成锁紧与解锁操作，适配井下无专用工具的作业场景。

　　从安装边界来看，构件收拢状态下的长度可适配狭小设备间隙的临时固定需求，完全展开后的支撑长度覆盖常规巷道临时支护的常用间距范围，杆身的宽度与厚度尺寸经过载荷校核，在额定支撑载荷下的最大形变量控制在工程允许范围内，不会因为长期承载出现永久性弯曲变形。杆身表面的锯齿齿形采用钝角设计，既保证锁紧时的咬合强度，又避免齿尖过于尖锐在搬运过程中划伤作业人员，同时钝角齿形在粉尘堆积的情况下也能顺利完成卡合，不会因为煤尘、岩粉填充齿槽导致锁紧失效。这类构件除了井下巷道支护场景外，还可用于采掘工作面设备的临时固定、管线架设的支撑调整、通风设施的位置固定等多个井下作业环节，属于通用性较强的机械支撑构件。设计过程中需要重点校核齿根部位的剪切强度，

　　因为轴向载荷全部通过齿面接触传递，齿根是整个结构的应力薄弱点，建模时需要在齿根位置做圆弧过渡处理，避免应力集中导致的齿部断裂；同时锁紧销轴的配合间隙需要控制在合理范围，间隙过大会导致锁紧时压块晃动，咬合精度下降，间隙过小则会在粉尘进入后出现销轴卡滞，无法正常开合。构件整体采用一体化铣削成型的结构思路，减少焊接拼接带来的应力变形与焊缝断裂风险，整体结构无多余的零散配件，避免井下作业时小零件掉落遗失的问题，适配井下作业配件管理难度大的实际情况。在实际选型应用中，需要根据具体的支撑载荷需求匹配对应杆身厚度的规格，支撑载荷较大的场景可选用齿深更大、杆身更厚的型号，轻载定位场景则可选用轻量化的规格，兼顾操作便利性与结构强度。
