Tekton星形L型钥匙扳手收纳架结构设计

　　这套星形钥匙扳手配套收纳架的设计，完全围绕机加工、设备维保场景的实际使用痛点展开，日常车间作业里，T6到T50规格的星形扳手是拆装内星形紧固件的核心工具，小规格常用于电子设备壳体、精密气动元件的紧固件拆装，大规格则覆盖机床护板固定、工业模具锁紧、重型设备部件连接的作业需求，零散放置的扳手很容易出现规格混杂、丢失、磕碰损伤驱动端的问题，这套带定位卡槽的收纳结构刚好解决这类现场管理的痛点。

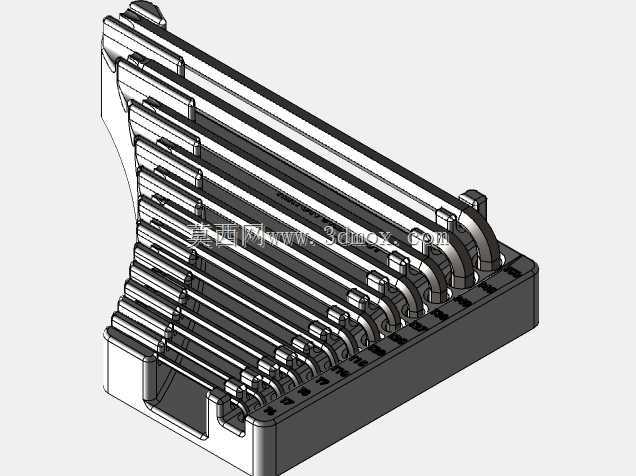

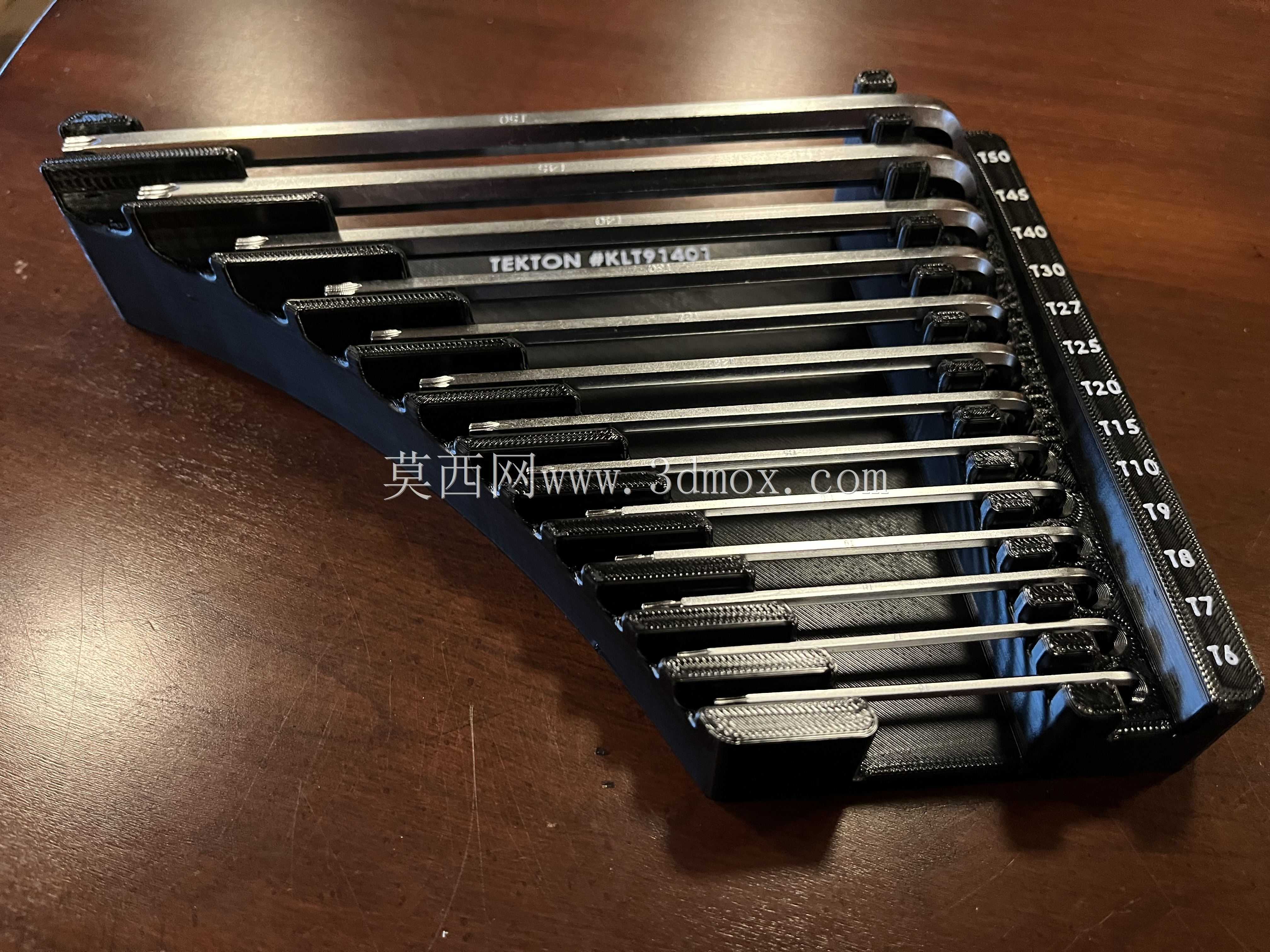

　　从结构设计逻辑来看，收纳架采用单侧倾斜排布的卡槽布局，所有扳手按照规格从小到大依次斜向排列，拿取时可以直接观察到每支扳手杆身的规格标识，不需要翻找核对，倾斜角度设置在38度，既保证扳手放置时不会从卡槽内滑脱，又能让操作人员站在工具架旁时，视线刚好垂直对准扳手的握持端，拿取动作不需要过度抬臂或者俯身，符合车间作业的人机工程要求。每一个卡槽的尺寸都对应匹配对应规格扳手的杆身直径，卡槽内侧做了0.2mm的间隙预留，既不会因为间隙过大导致扳手晃动磕碰，也不会因为间隙过小出现卡滞，取放顺畅。

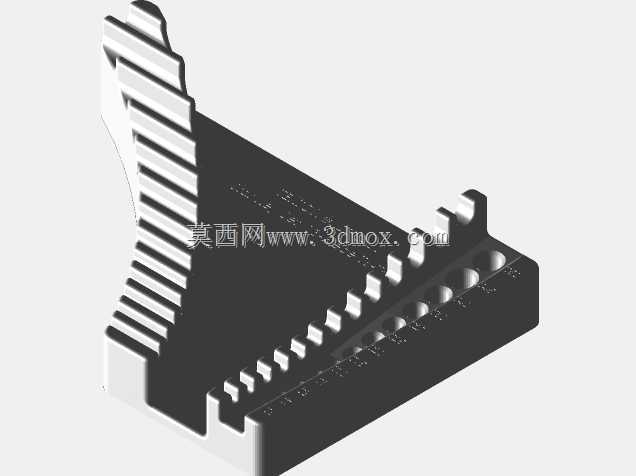

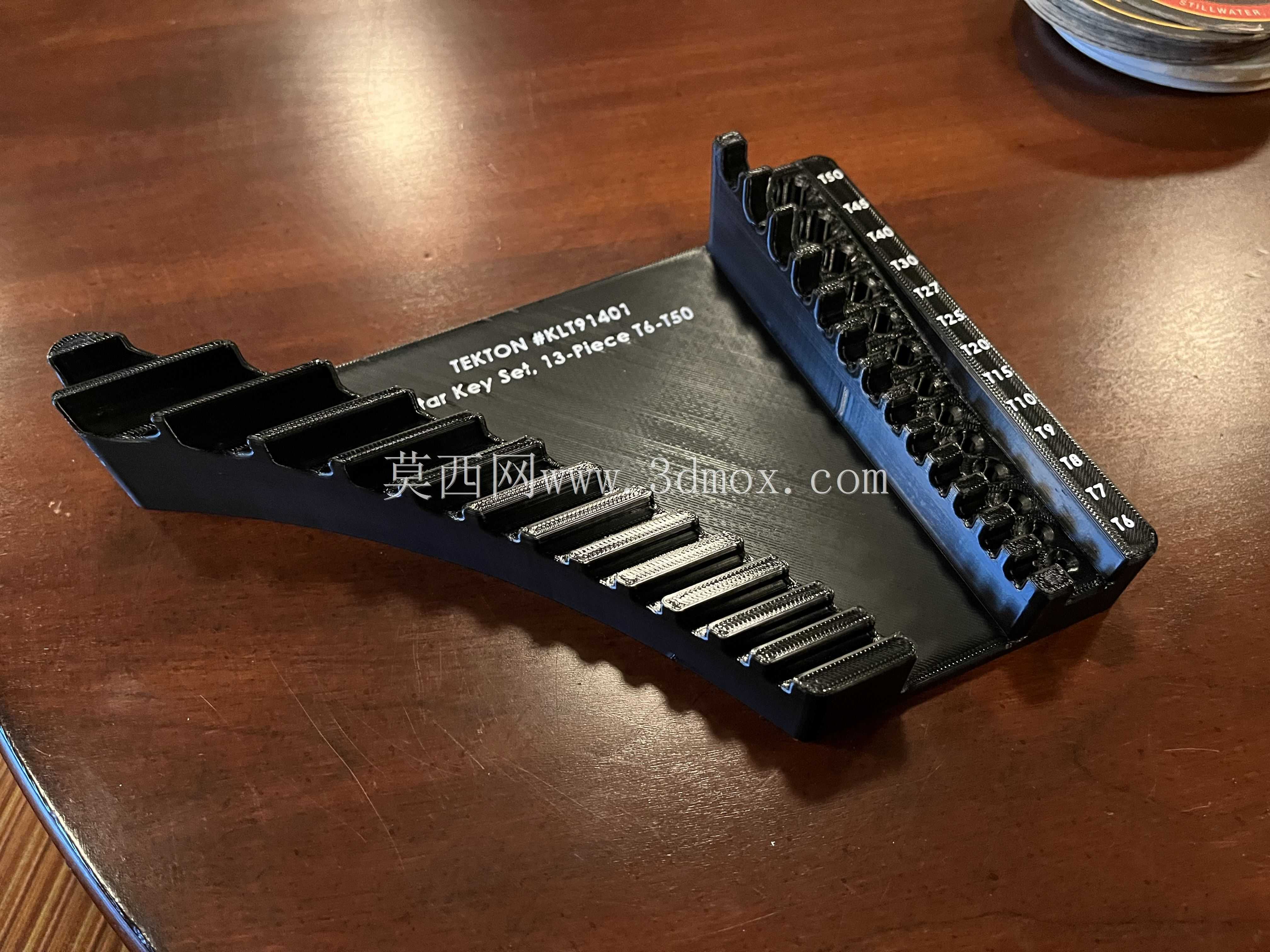

　　收纳架右侧集成了一体式的规格标识刻度区，从T6到T50的规格数值直接做在架体侧面，和每一个卡槽的位置一一对应，归位时可以快速核对位置，避免错放导致下次使用找件的时间浪费。架体的底部做了加宽的平底支撑结构，整体重心落在支撑面的中心区域，即使拿取最外侧大规格扳手时，架体也不会出现倾翻，不需要额外打孔固定在工作台面，可以直接放置在工具车、工作台抽屉或者移动维保工具箱内，适配不同的作业场景。

　　针对扳手驱动端的防护，每个卡槽的末端都做了下沉的避让空腔，扳手放入后，带星形驱动头的一端不会接触架体底部，避免长期放置导致驱动头磕碰磨损，影响和紧固件的啮合精度，要知道星形扳手的驱动端一旦出现磨损，拆装时很容易出现滑牙，损伤紧固件的内星形槽，后续拆卸难度会大幅提升，这个避让结构的设计刚好规避了这类损耗问题。架体的侧边做了加厚的加强筋结构，整体刚性足够，即使受到车间内常见的磕碰、挤压，也不会出现卡槽变形导致扳手无法放入的问题。

　　从安装边界尺寸来看，整套收纳架的长度适配常规工作台抽屉的内部进深，宽度不超过标准工具车的单格抽斗宽度，高度控制在150mm以内，放入抽斗后不会影响抽斗的正常闭合，也不会和抽斗内的其他工具产生干涉。架体表面没有多余的突出结构，所有边角都做了R3的圆角处理，拿取移动时不会划伤操作人员的手部，也不会刮坏工作台面或者工具衬垫。

　　实际使用场景中，这套结构既可以用于固定工位的工具定置管理，符合车间5S管理的工具摆放要求，也可以配套移动维保工具箱使用，外出进行设备检修、上门装配作业时，整套扳手随收纳架一起携带，不会因为路途颠簸导致扳手散落混乱，到达作业现场后可以直接取出使用，不需要整理工具。针对3D打印的制作场景，架体的壁厚设置均匀，没有大角度的悬空结构，打印时不需要添加过多支撑，成型后支撑去除方便，不会因为壁厚不均导致打印件出现翘曲变形，尺寸精度可以满足卡槽和扳手的配合要求。

　　每支扳手的放置位都做了定位挡边，扳手放入后杆身的位置统一，所有扳手的握持端齐平，视觉上整齐规整，也方便快速检查是否有扳手缺失，日常班前班后的工具清点工作可以快速完成，不需要逐支核对规格。卡槽的开口处做了15度的导入倒角，扳手归位时不需要精确对准卡槽，顺着倒角就可以滑入卡槽内，即使戴着手套作业也可以轻松完成归位动作，适配车间内佩戴劳保手套操作的实际工况。
