机床夹具用网纹滚花快装手拧螺母

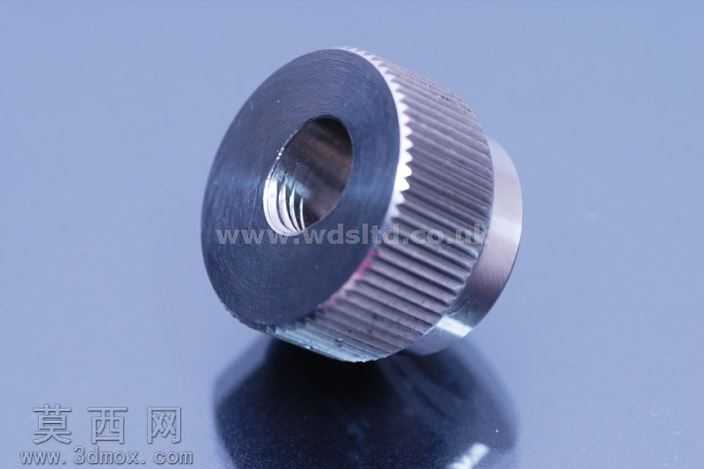

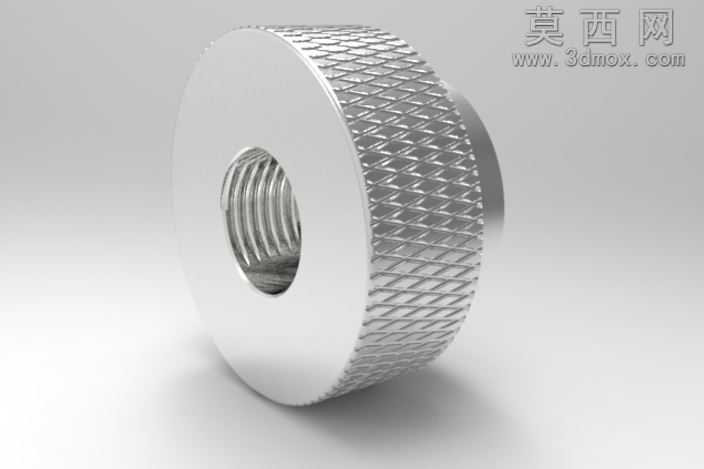

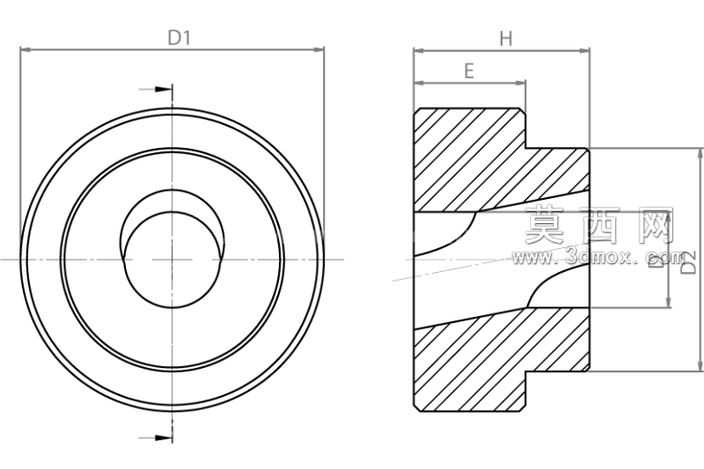

本模型为机床夹具配套使用的快装手拧螺母，建模阶段以实际装夹使用需求为核心逻辑展开，首先通过旋转凸台命令生成螺母的基体轮廓，精准控制内螺纹的公称尺寸、螺距参数与同轴度公差，保证内螺纹与配套螺杆的旋合顺畅度，避免出现卡滞、滑牙的装配问题。针对手动拧动的操作需求，在螺母的圆柱外表面设计了标准网纹滚花结构，建模时通过阵列菱形切削纹理的方式还原真实滚花的凹凸触感，纹理的深度、密度均参考行业通用的手动操作防滑标准，既保证手指拧动时的摩擦力足够，不会出现施力打滑的情况，又避免纹理过于尖锐划伤操作人员手部。模型的台阶式凸台结构经过尺寸优化，凸台端面的平面度公差在建模时做了严格约束，保证锁紧时与被夹紧工件表面的贴合度，不会出现压合偏斜导致的装夹松动问题。材质渲染阶段选用了哑光镀镍金属材质，还原工业五金零件的真实金属质感，对滚花纹理的凹凸面做了差异化的光影处理，突出滚花结构的立体感，内螺纹的牙型细节做了精细化倒角处理，还原真实零件加工时的螺纹入口倒角工艺，避免螺纹起始端的锐边缺陷。设计思路上围绕快速装拆的核心需求，省去了额外扳手工具的使用场景，操作人员仅通过手指拧动即可完成夹具的锁紧与松开动作，大幅缩短机床夹具的装夹辅助时间，适配小批量多品种加工时的频繁换件需求，整体结构无冗余设计，所有尺寸均参考通用机床夹具的安装空间做了适配，可直接用于工装设计的装配调用，也可作为手拧类紧固件的设计参考模板，模型的所有特征均保留可编辑参数，方便根据实际使用场景调整螺纹规格、整体外径、滚花参数等关键尺寸。
