30安培车载直流蓄电池保护断路器结构

　　这款30A规格的直流蓄电池断路器，核心应用场景集中在低压直流供电回路的过载与短路保护，常见于房车改装、船舶辅电、工程车辆车载用电系统、小型离网光伏储能回路中，替代传统易熔片式保险丝，实现故障后可手动复位的重复使用功能，避免单次故障后更换熔丝的繁琐操作。从实际使用层面看，这类断路器直接串联在蓄电池正极输出端与后端负载总线之间，当回路中出现超过额定阈值的过载电流，或是正负极短接产生的瞬时大电流时，内部双金属片受热形变触发脱扣机构，快速切断主回路供电，避免线路过热引燃绝缘层、烧毁后端用电设备，甚至引发蓄电池过热漏液、起火的风险。和普通交流断路器不同，直流回路的灭弧难度更高，这款产品的内部触点采用带灭弧栅的结构设计，触点分断时产生的直流电弧会被金属栅片切割成多段短弧，快速冷却熄灭，避免触点烧蚀粘连，保障分断可靠性。

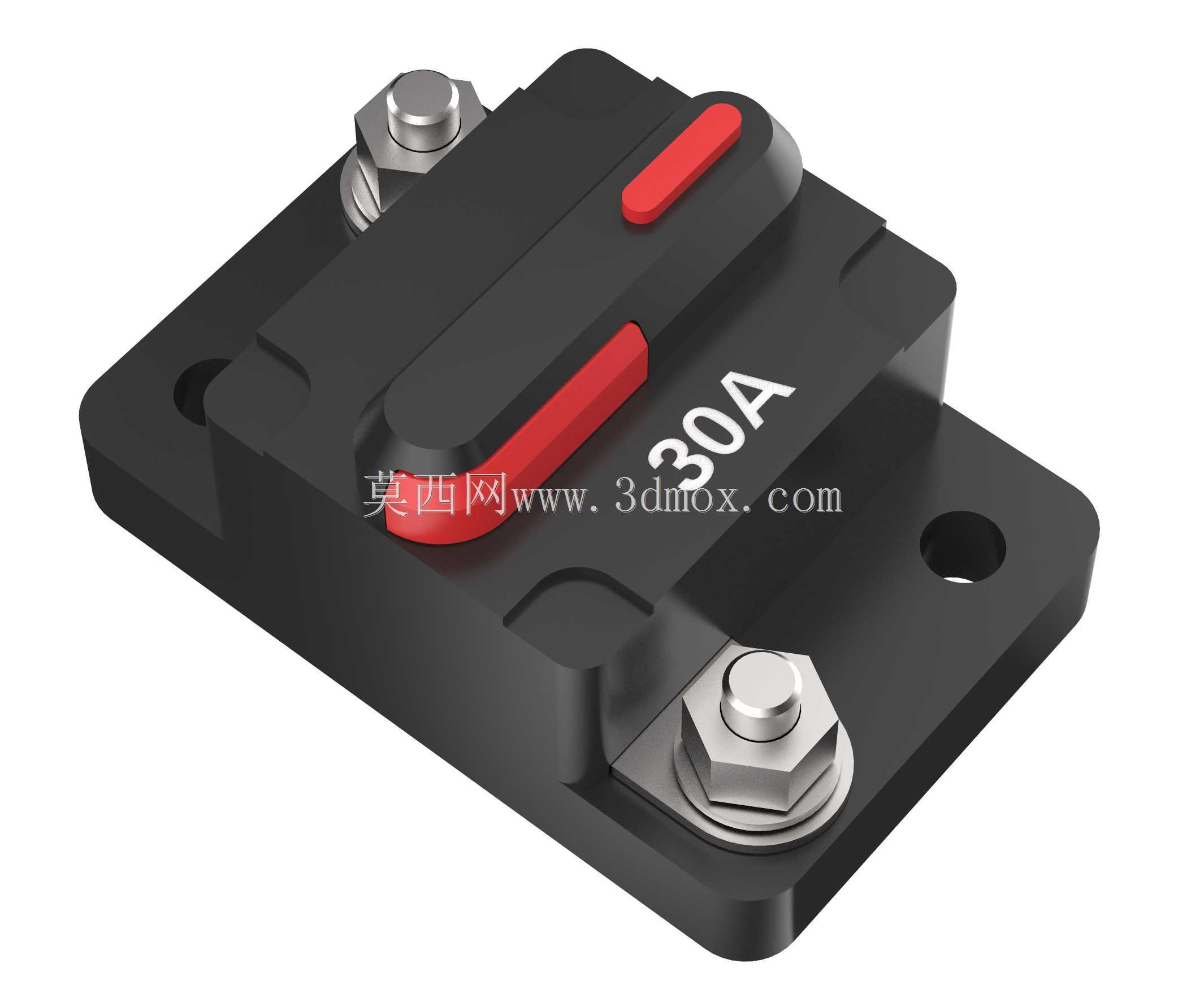

　　从结构设计思路来看，整体外壳采用高强度耐温工程塑料注塑成型，外壳表面做了防滑纹理处理，兼顾绝缘性能与抗冲击能力，适配车载、船用场景下的振动、温差变化工况，外壳防护等级满足常规舱内安装的防泼溅要求。顶部设置的红色操作手柄兼具分合状态指示与手动复位功能，手柄凸起的防滑条方便戴手套操作，脱扣后手柄会自动跳至断开位置，操作人员可以直观判断回路故障状态，排除故障后直接推合手柄即可恢复供电，无需拆解更换部件。两个主接线端子采用外六角螺栓配合防松垫圈、平垫的压紧结构，适配不同线径的铜芯电缆接线，螺栓的扭矩设计符合低压大电流接线的压紧力要求，避免长期振动下接线松动产生接触电阻过大、接线端发热的问题。底座采用带安装孔的法兰式结构，两个安装孔对称分布在本体两侧，安装时可以通过螺栓直接固定在设备舱的金属支架或是绝缘安装板上，安装孔的间距经过标准化设计，适配市面主流同规格断路器的安装位，方便后期替换升级。

　　从安装边界尺寸来看，本体整体为方正块状结构，接线端子突出本体上表面的高度预留了足够的接线操作空间，安装时需要在接线端子外侧预留不小于15mm的走线弯曲半径空间，避免电缆过度弯折损伤线芯；底座安装孔的孔径适配M6规格的固定螺栓，安装面需要保证平整，避免固定时外壳受挤压产生形变影响内部机构动作。产品本体表面丝印的30A额定电流标识清晰，方便运维人员快速识别额定参数，避免错装不同电流规格的产品导致保护匹配失效。在实际选型匹配时，需要根据后端持续工作总电流选择对应额定值的断路器，通常额定电流设置为后端持续工作电流的1.2-1.5倍，既可以躲过正常启动时的短时冲击电流，又能在过载、短路故障时快速动作。和传统保险丝相比，这类可复位断路器在故障排查后可以快速恢复供电，尤其适合野外作业车辆、船舶等不方便随时更换备用熔丝的使用场景，同时手动断开手柄还可以作为长期停驶时的电源总开关使用，切断蓄电池的静态漏电流回路，避免蓄电池长期亏电缩短使用寿命。

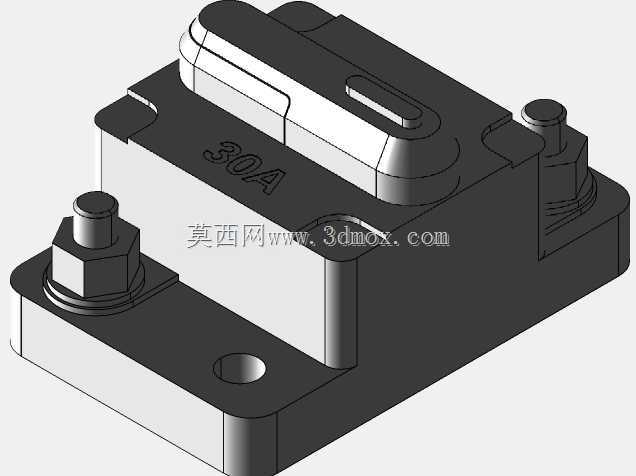

　　建模过程中需要重点还原内部脱扣机构的动作行程，以及外部接线端子的螺纹细节、安装孔的位置公差，保证装配仿真时各部件不存在干涉，手柄的摆动角度符合实际分合位置的行程范围，外壳的分型线、注塑工艺圆角都按照实际量产产品的工艺要求还原，方便结构设计人员直接参考进行安装布局设计，或是在成套设备的三维布线中调用该模型完成整体装配校验，避免后期实际安装时出现尺寸干涉、接线空间不足的问题。
