6英寸圆形嵌入式设备检修检查帽结构

　　这款6英寸规格的圆形检查帽，是设备箱体、舱体类结构上常用的检修口密封构件，日常在户外储能箱体、车载设备舱、小型工业机柜、船舶甲板储物舱这类场景中应用十分广泛，核心作用是在封闭的壳体结构上预留可快速开启的检修通道，既保证日常运行状态下壳体的密封完整性，又能在需要排查内部线路、更换内置元件、清理舱体积存杂物时，无需拆解大面积壳体结构，仅通过开启检查帽即可完成操作，大幅降低日常运维的操作难度。

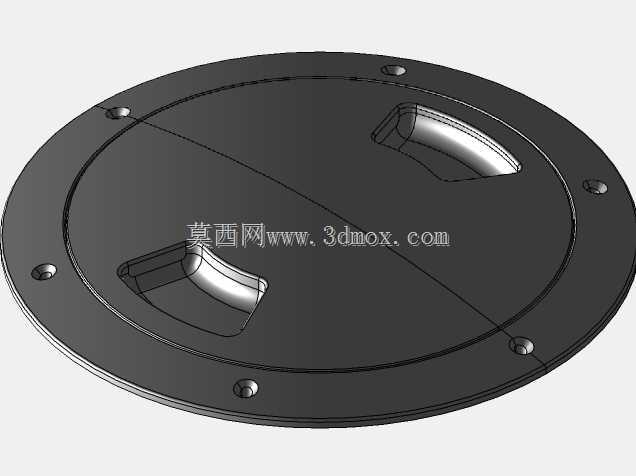

　　从结构设计来看，整体采用圆盘式法兰安装形态，外圈法兰边均匀分布6个沉头安装孔，安装时可将沉头螺丝完全没入法兰表面，不会突出外平面造成剐蹭或积尘，安装孔的孔位公差按照通用五金件的安装配合标准设计，适配常规M4规格的紧固件，安装时可根据密封需求在法兰背面加装环形橡胶密封圈，配合沉头螺丝的均匀压紧力，可实现IP65级别的静态密封效果，能够阻挡日常泼溅水、粉尘进入舱体内部，适配多数户外或工业车间的使用环境。

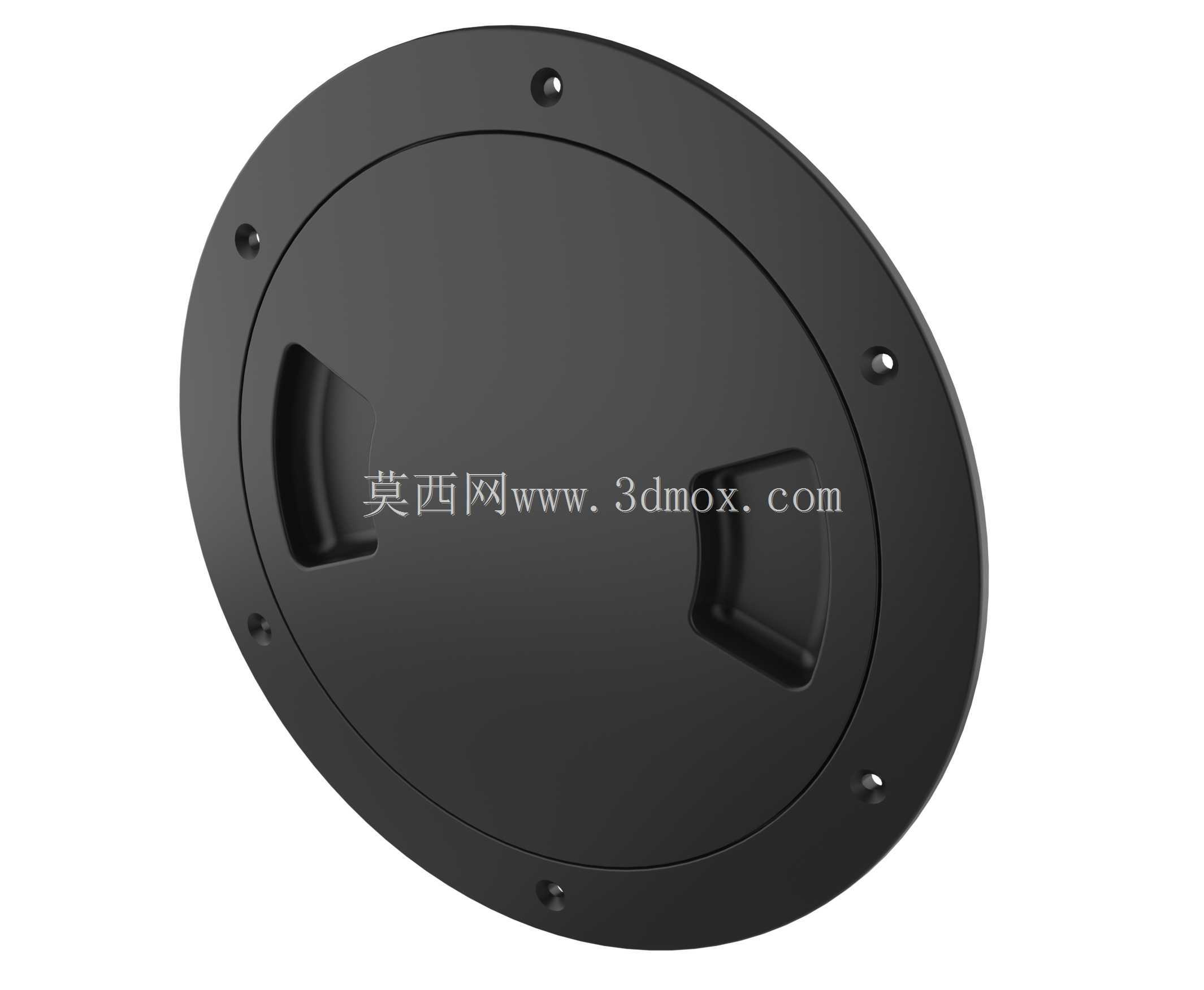

　　盖板主体与外圈法兰采用一体化的嵌入式配合结构，盖板上设计了两个内凹式抠手位，抠手位做了大圆角过渡处理，没有尖锐棱角，操作人员无需借助额外工具，仅用手指抠住内凹位即可施力开启盖板，抠手位的深度控制在8mm，既保证足够的施力空间，又不会因为凹陷过深造成盖板背面的结构凸起，避免干涉舱体内部的元件布置。盖板与法兰的配合面采用小间隙配合设计，单边配合间隙控制在0.2mm以内，既保证开启时的顺畅度，不会出现卡滞问题，又能避免过大间隙造成异物嵌入，日常闭合状态下盖板外表面与法兰外表面完全齐平，没有突出结构，不会影响设备整体的外观平整度，也能避免外力磕碰造成盖板变形。

　　从安装边界来看，这款检查帽的整体外径为172mm，适配的舱体开孔直径为152mm，也就是标准6英寸的检修口尺寸，安装时仅需要在壳体面板上开出对应直径的圆形通孔，将法兰背面贴合在面板外侧，通过6个沉头螺丝从外侧锁紧即可完成固定，不需要在壳体内部预留额外的安装操作空间，对于壁厚在1mm到5mm之间的金属板材、工程塑料板材都能适配，安装完成后盖板向舱体内部的凸起高度仅为12mm，占用舱内空间极小，不会对舱内靠近检修口位置的元件布置造成过多限制。

　　在实际选型应用中，这类检查帽常被用在不方便设置大型检修门的小型舱体结构上，比如车载改装设备的侧边储物舱、户外小型配电箱的侧面检修口、小型工程机械的液压油箱观察口、露营拖挂房车的外置舱口等场景，相比螺栓紧固的固定式盖板，这种嵌入式检查帽的开启效率更高，不需要反复拆装螺丝，日常运维时单人即可快速操作；相比带锁具的检修门，这款检查帽的结构更简单，成本更低，适合对防盗要求不高、需要频繁开启检查的舱口位置。设计建模时，重点要注意法兰安装孔的位置度公差，保证6个孔位的中心在同一个分度圆上，避免安装时出现孔位错位无法锁紧的问题；同时抠手位的内凹结构要做足够的拔模斜度，若采用注塑工艺生产，拔模斜度控制在1.5度即可保证顺利脱模，若采用钣金冲压工艺，则需要注意内凹位置的拉伸圆角，避免冲压时出现板材开裂的问题；盖板与法兰的配合止口位置要做0.5mm的圆角处理，避免闭合时出现硬摩擦造成涂层脱落，长期使用后也不会因为锈蚀出现开启卡滞的问题。
