ASME16.5标准5英寸凸面盲板法兰结构

　　在石油化工、市政给排水、工业流体输送的管路系统布设与运维场景中，凸面盲板法兰是实现管路末端可靠封堵、分段试压隔离的核心承压连接件，本次涉及的5英寸规格凸面盲板法兰，严格遵循ASME B16.5管法兰标准的尺寸公差与密封要求设计，可直接匹配同压力等级、同公称通径的凸面对焊法兰、平焊法兰完成装配，无需额外调整安装孔位或密封面结构。从实际工程应用的角度看，这类凸面盲板法兰常被用在管路系统的预留扩展端、检修临时封堵段、设备接口的备用封闭位置，相比焊接式封头，法兰连接的盲板具备可拆卸重复使用的优势，在管路改线、设备检修、压力测试环节，只需松开连接螺栓即可完成拆装，不会对原有管路的焊接结构造成破坏，大幅降低现场运维的改造成本与作业时长。

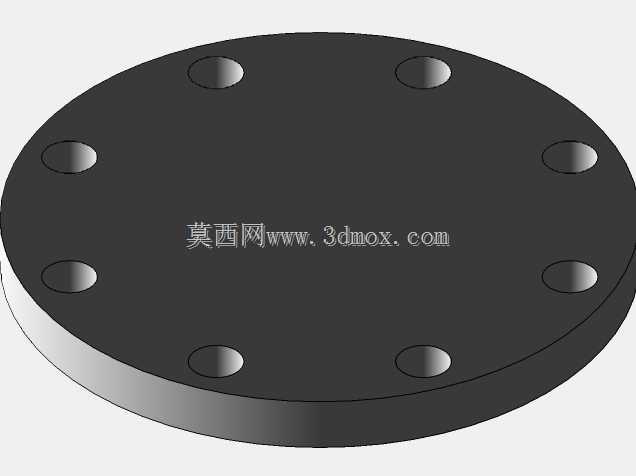

　　在结构设计层面，这款盲板法兰采用整体实心圆盘结构，密封面为凸面（RF）形式，凸面的凸起高度、表面粗糙度完全匹配ASME标准中对应压力等级的要求，密封面区域无额外的加工沟槽，依靠凸面结构与非金属垫片的压紧变形实现静密封，适配石棉橡胶垫、缠绕垫、聚四氟乙烯垫等常规法兰垫片，可满足常规水、油、压缩空气以及弱腐蚀性流体介质的密封需求。法兰盘周向均匀分布8个螺栓通孔，孔位的分度圆直径、孔径尺寸严格对应5英寸Class150等级的法兰标准参数，安装时螺栓可从任意一侧穿入，相邻螺栓的间距误差控制在标准允许的公差范围内，避免因孔位错位导致的螺栓附加应力，保证连接后各螺栓的预紧力均匀分布，防止密封面因受力不均出现泄漏。

　　从安装边界来看，这款盲板法兰的整体外径、厚度尺寸完全贴合标准要求，安装后不会超出配对法兰的外轮廓，在管路排布密集的车间、管廊场景中，不会与相邻管路、支架产生干涉；法兰背面为平整加工面，与螺栓头部、螺母的接触区域无凸起结构，可保证螺栓压紧时的接触面贴合度，避免出现偏载导致的法兰盘变形。设计过程中充分考虑了承压工况下的应力分布，法兰盘的厚度经过强度校核，在对应压力等级的额定工作压力下，盘体的最大应力处于材料许用应力范围内，螺栓孔周边的应力集中区域做了微小的倒圆处理，降低长期承压工况下的疲劳开裂风险。

　　在实际选型使用时，需要注意这款凸面盲板法兰仅适配同标准同压力等级的凸面法兰，不可与凹面、榫槽面等其他密封面形式的法兰混装，否则会出现密封面无法匹配导致的泄漏问题；安装时需按照对角顺序分次拧紧螺栓，保证垫片各区域的压缩量均匀，避免单次单侧拧紧导致的法兰面倾斜。这类标准件的三维建模过程中，所有尺寸均从ASME B16.5标准数据表中提取，密封面的凸台高度、螺栓孔的倒角、盘体边缘的倒棱等细节结构都做了还原，可直接用于管路系统的装配干涉检查、预制加工的下料参考，也可作为工装设计时的配对连接件模型使用，帮助设计人员在三维布局阶段提前验证安装空间、螺栓拆装的操作空间是否满足要求，减少现场安装时出现的干涉、操作空间不足等问题。
