斜置带座筒状支撑结构练习构件

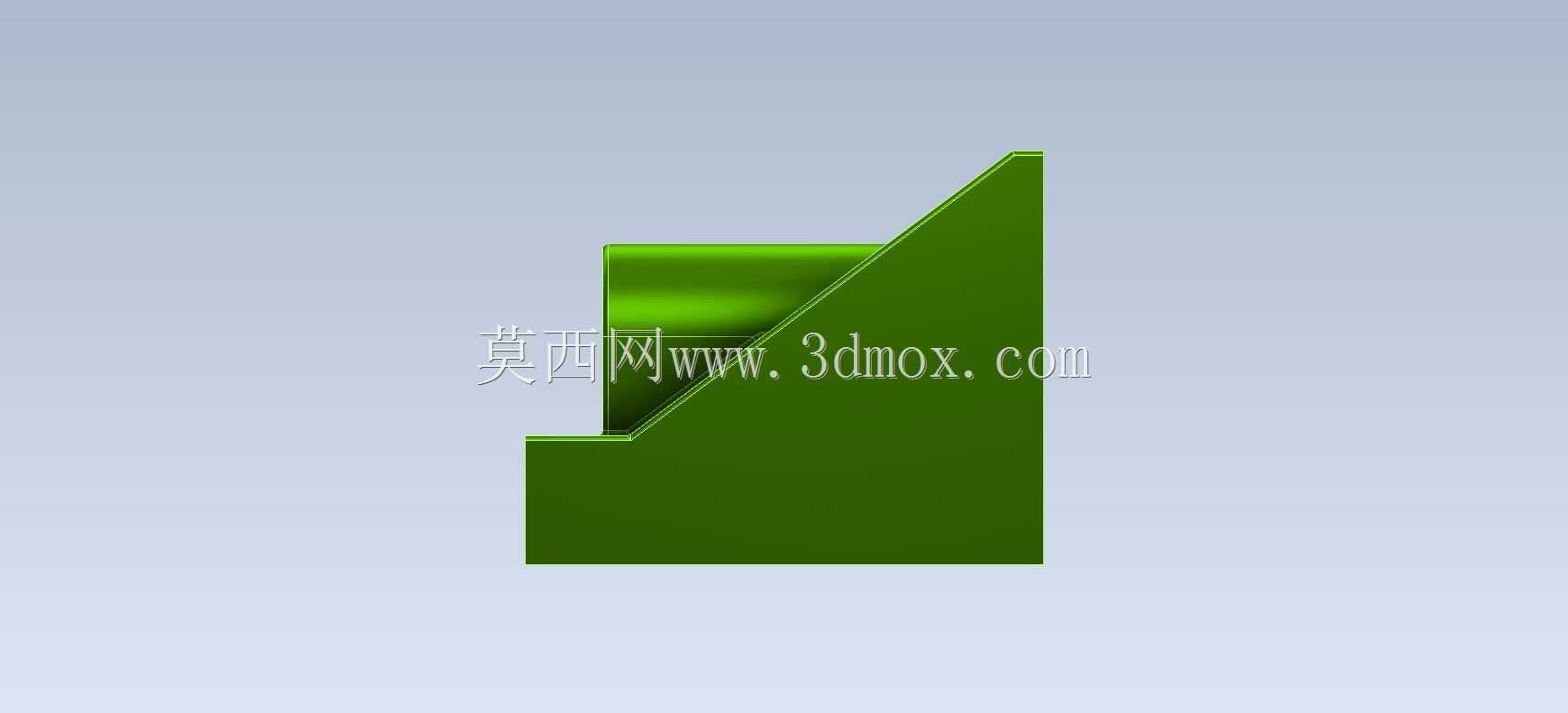

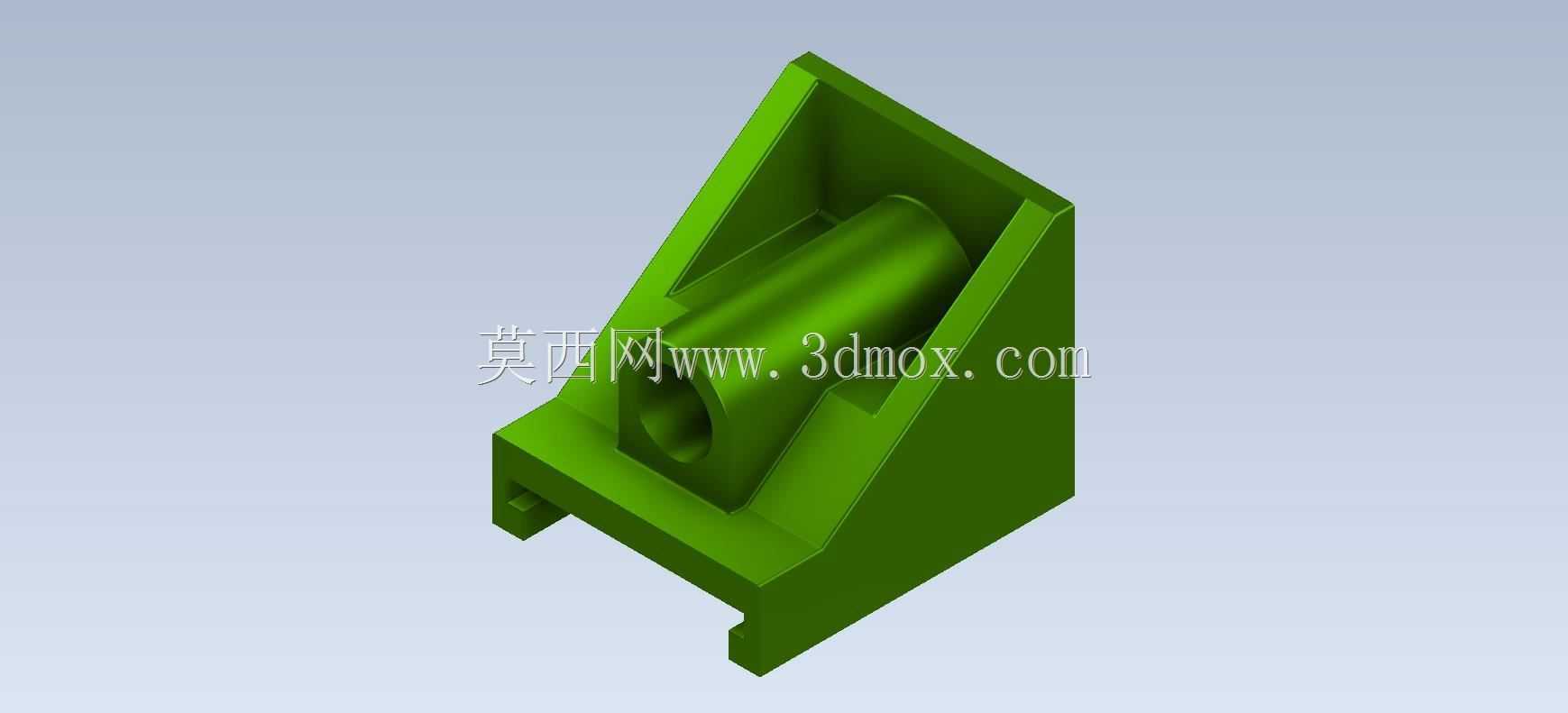

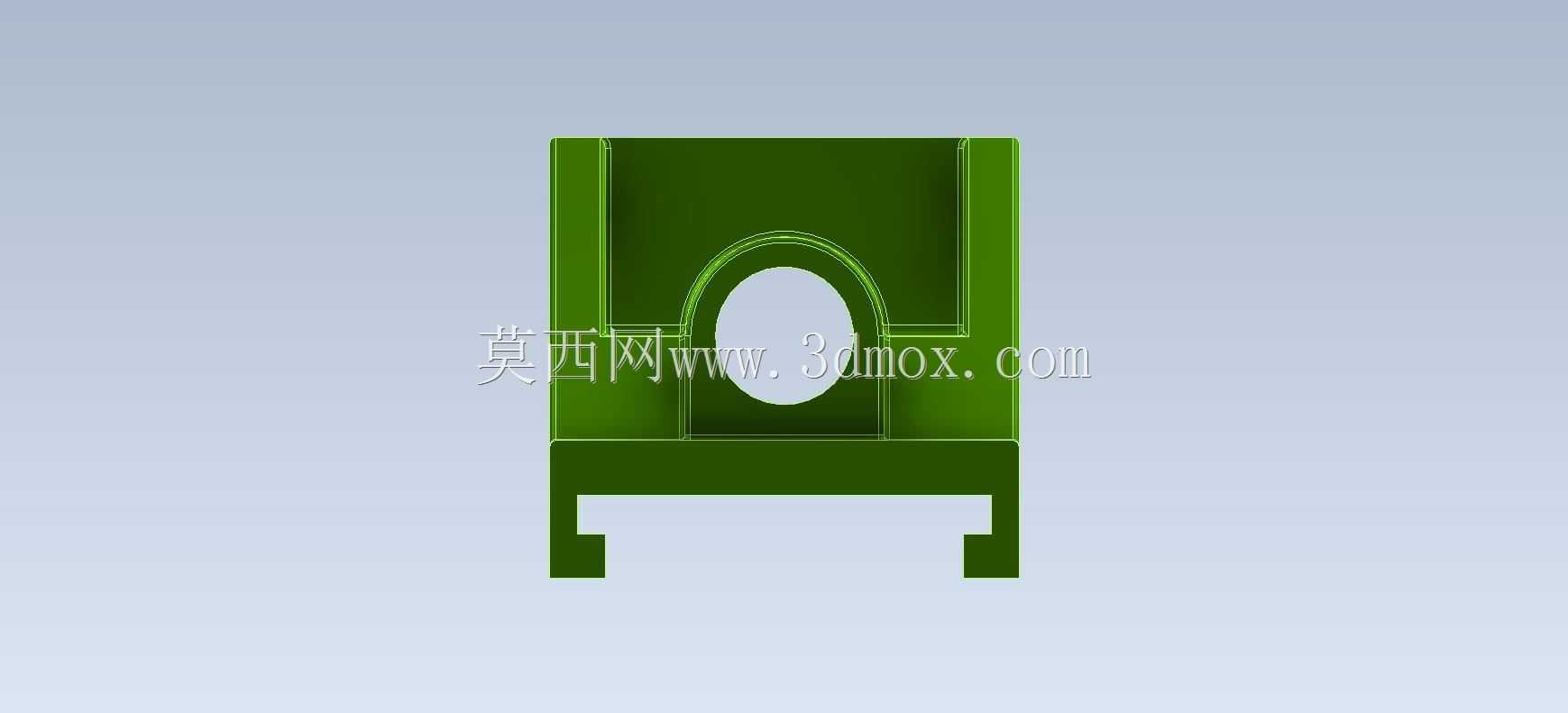

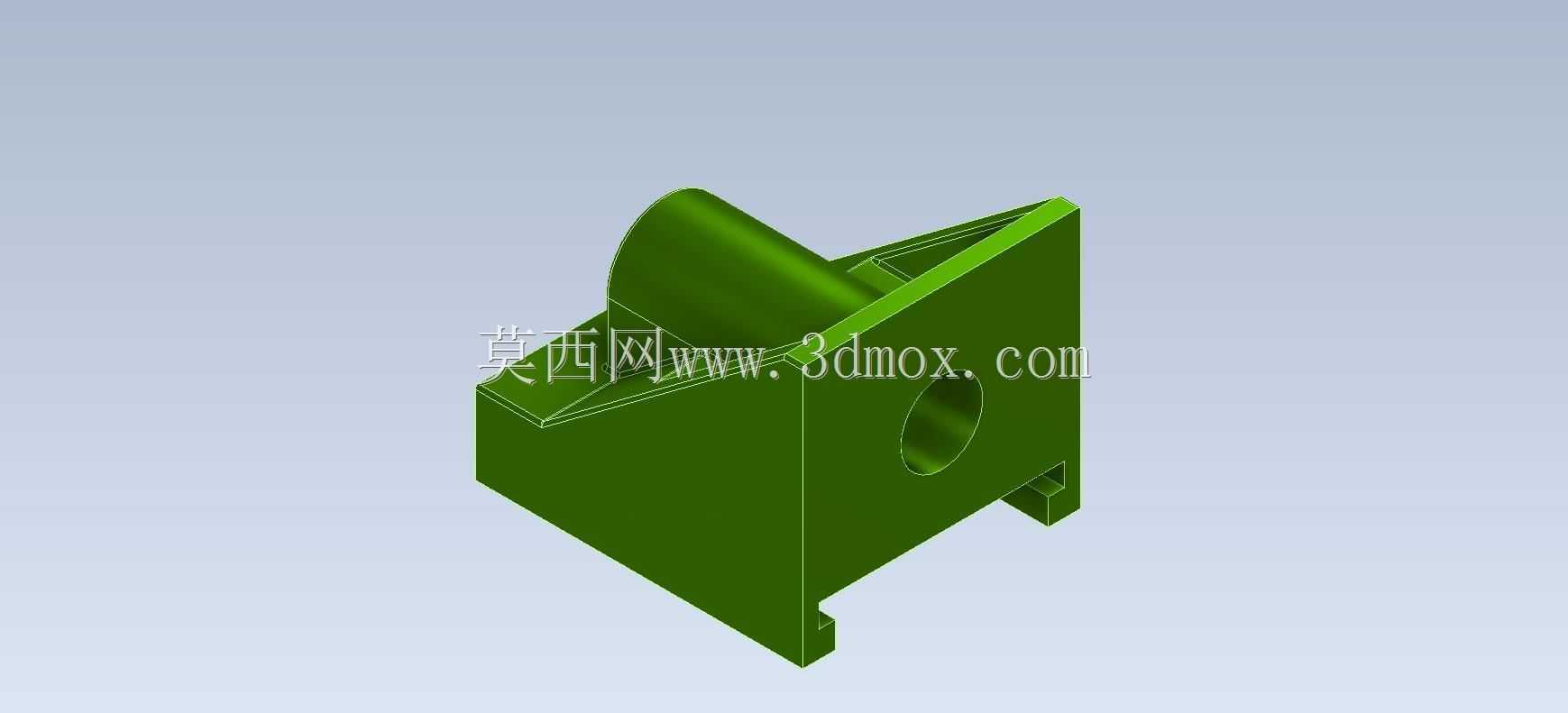

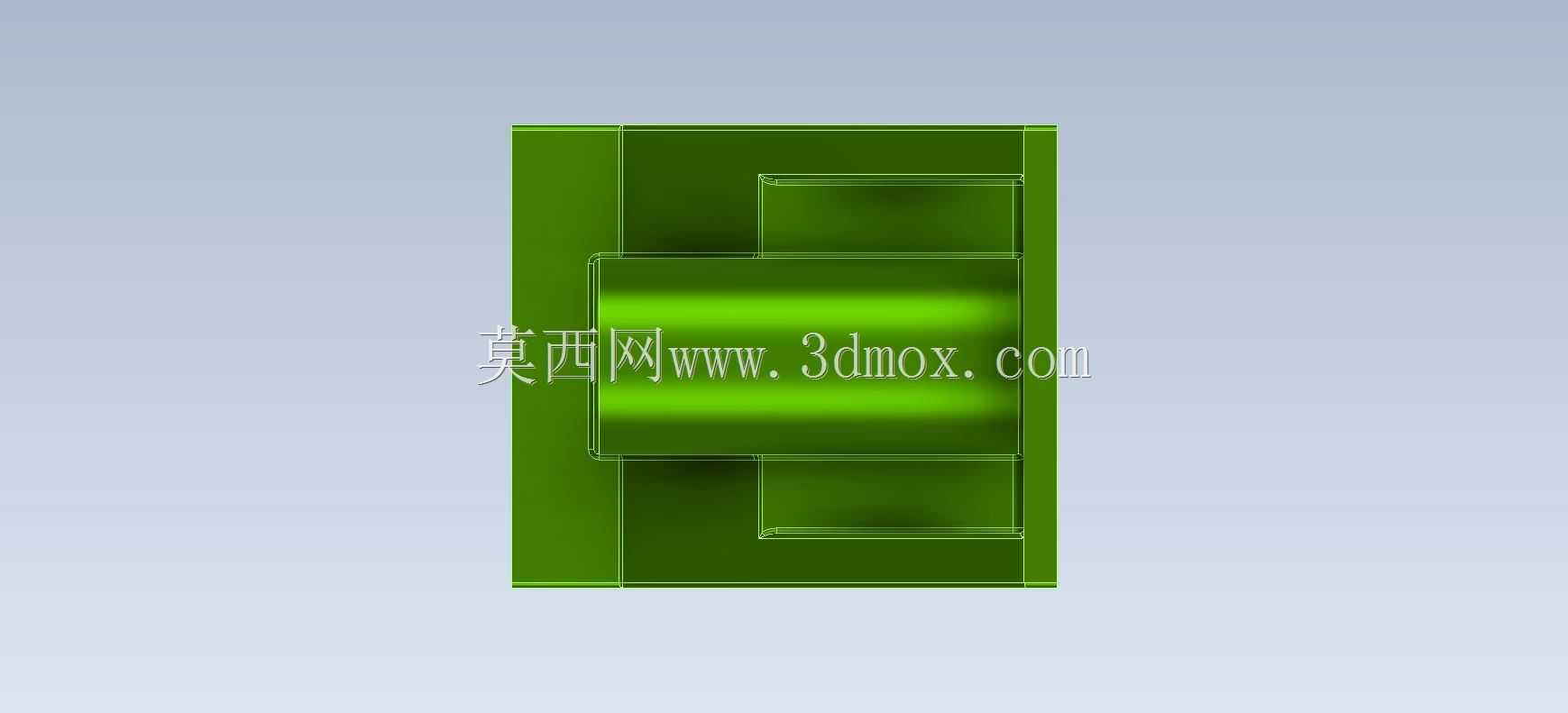

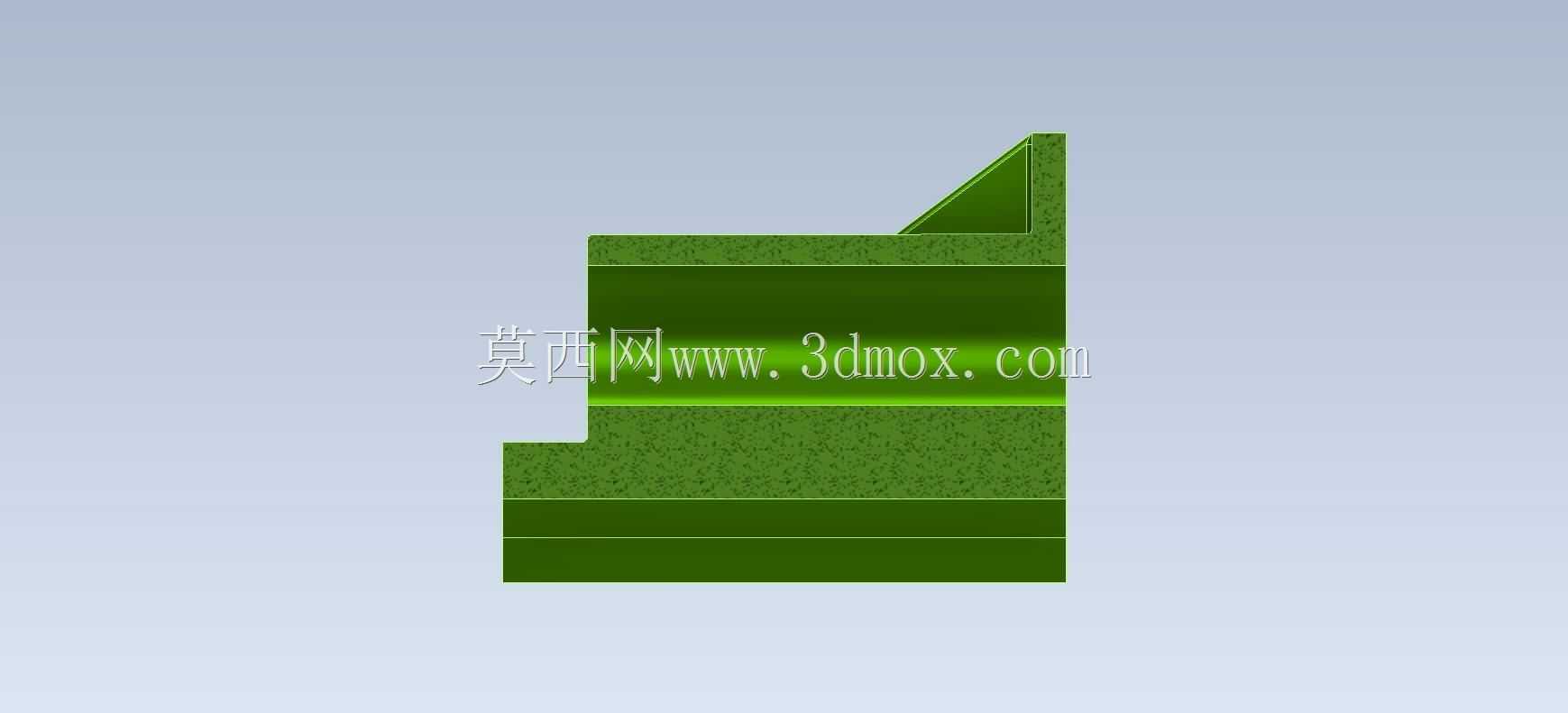

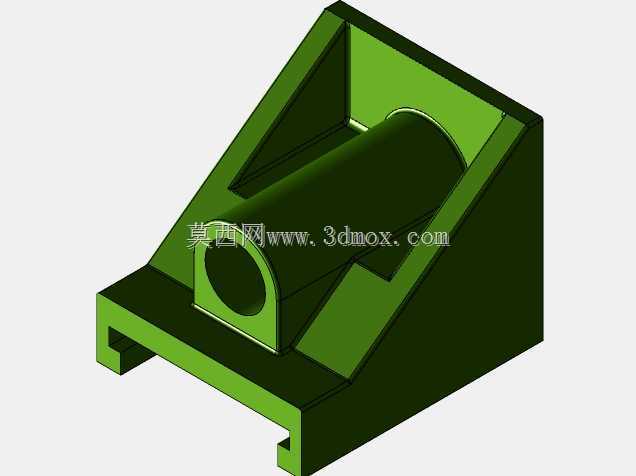

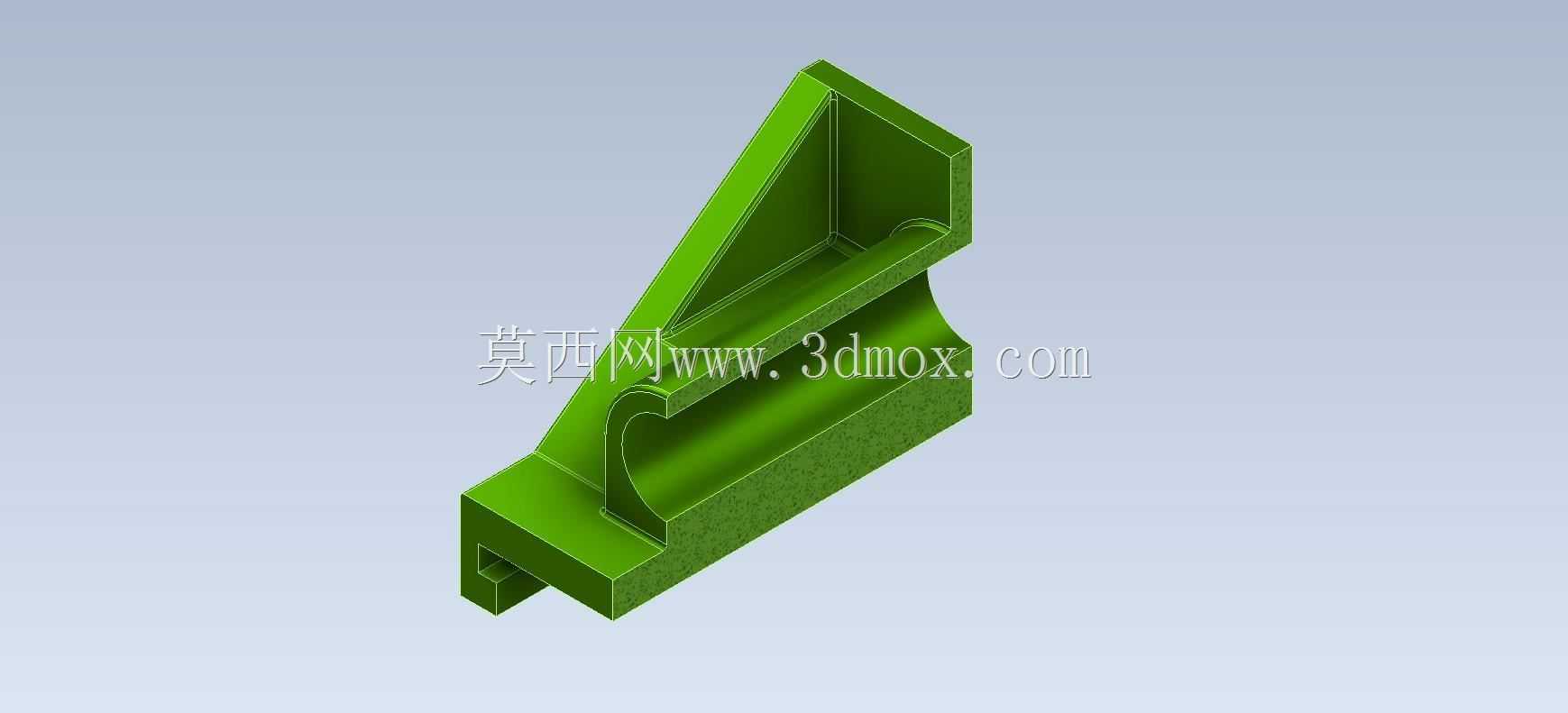

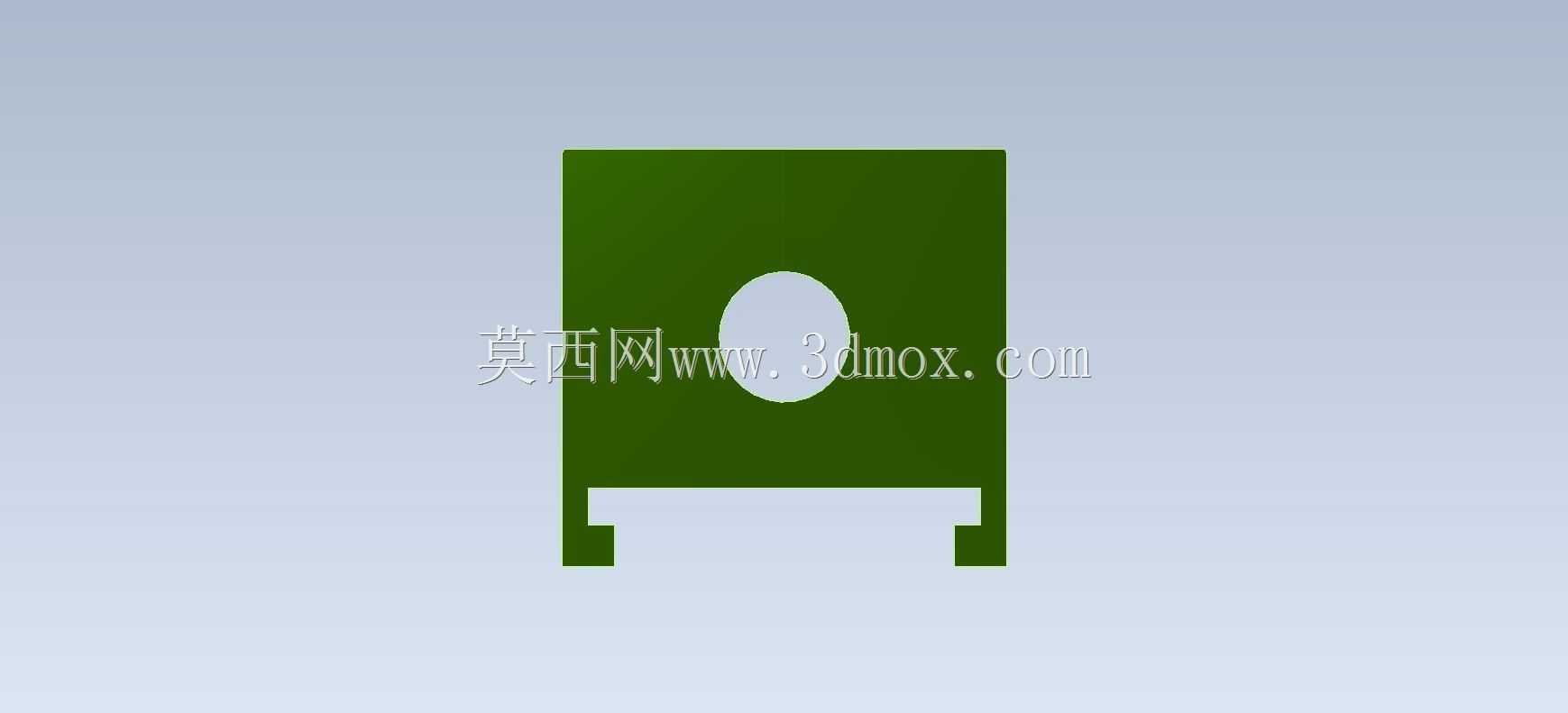

　　该构件属于机械结构中常见的斜置支撑类零件，日常多应用在小型工装夹具、非标自动化设备的侧向支撑工位，以及教学实训中的典型结构建模练习场景，用来承载带同轴度要求的轴类、销类配套零件，同时通过底部的安装凸耳实现与设备基板的快速定位固定。从功能特性来看，主体斜向布置的筒状内孔是核心工作部位，内孔的圆柱度、与安装基面的角度公差直接决定配套轴件的运动顺畅度，筒壁外侧与直立背板之间的三角填充区域做了实体加强，避免长期受侧向载荷时出现筒根断裂的问题，底部伸出的两个带缺口安装耳，是用来穿设内六角螺栓完成整机固定，缺口设计可以在不完全拆下螺栓的情况下调整构件的安装位置，适配小范围的装配误差。设计过程中优先确定的是安装基面与筒孔轴线的夹角，

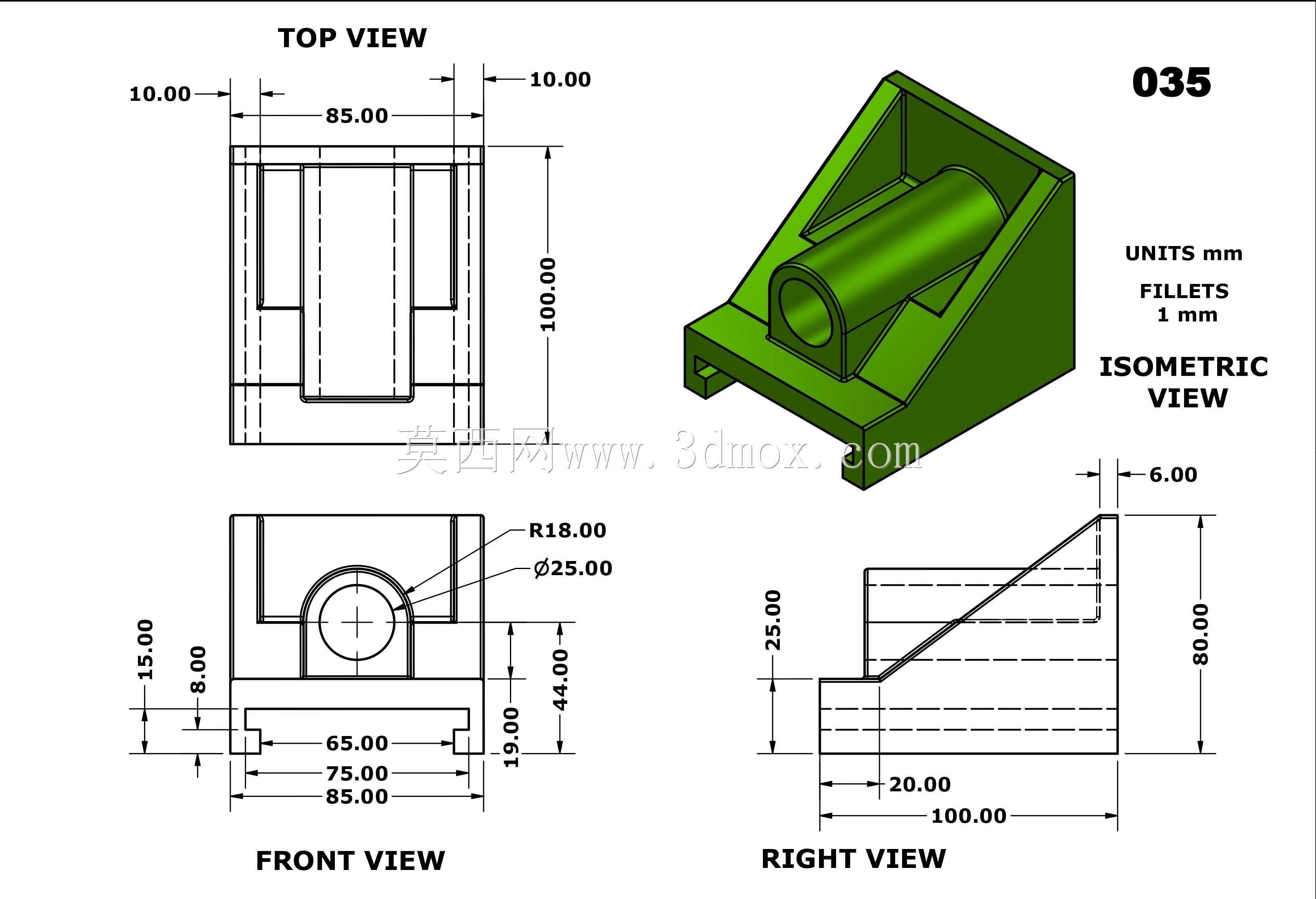

　　这个角度完全匹配配套设备的传动走向，避免额外增加转向连接件带来的累积误差，背板的高度设置刚好覆盖筒状结构的全长，既可以给筒身提供全长度的支撑刚度，又不会因为过高超出安装边界造成周边零件的运动干涉。建模时先绘制底部安装板的轮廓，预留安装耳的缺口位置，再以安装板上表面为基准绘制斜向的筒状拉伸草图，筒的壁厚根据常规承载需求设置，保证在承受径向载荷时不会出现筒壁变形，之后绘制直立背板的轮廓，将背板、筒身、安装板三个实体做合并处理，衔接位置做等半径圆角过渡，减少应力集中的风险。从安装边界来看，底部安装板的长宽尺寸控制在常规小型安装工位的预留范围内，两个安装耳的中心距符合通用铝型材工作台的孔位间距，不需要额外加工转接板就能直接固定，

　　构件整体的最高处高度低于周边传动件的最低运动高度，斜向筒孔的出口端没有超出设备的安全防护边界，不会出现操作人员误触的风险。实际应用中这类支撑件不需要做额外的表面处理，普通碳钢材质做发黑防锈即可，若用在有腐蚀的工况下可以更换为尼龙或者不锈钢材质，建模时只需要修改材质对应的密度参数就能完成重量校核，内孔的尺寸可以根据配套轴的直径做参数化调整，安装耳的缺口大小也能适配不同规格的螺栓，整体结构没有复杂的曲面特征，加工时可以通过普通铣床完成外形加工，内孔采用铰刀精加工保证尺寸精度，适合作为入门级结构设计的练习案例，帮助建模者掌握基准选择、加强筋布置、安装位适配的核心设计逻辑，理解结构设计中刚度、安装便捷性、干涉规避三者的平衡思路，避免出现只追求外观而忽略实际装配可行性的问题。
