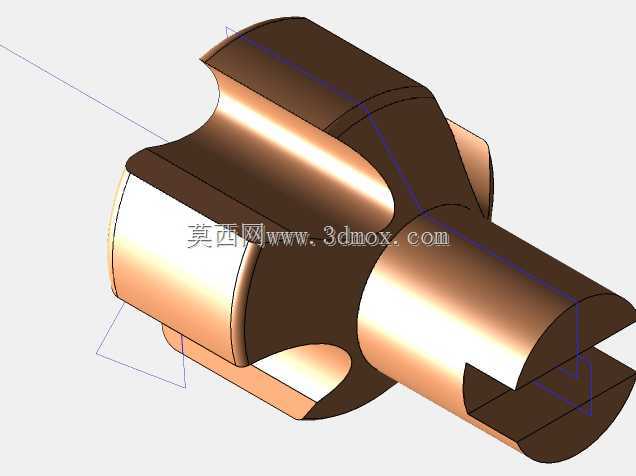

在普通卧式车床的进给传动链中,这类十字轴结构承担着交错轴间的扭矩传递任务,尤其在CA6140这类经典机型的溜板箱与光杆、丝杆的动力衔接段,以及挂轮架的间隙补偿环节,这类零件的加工精度直接决定了进给运动的平稳性,一旦轴头配合间隙超差,车削螺纹时就容易出现螺距累积误差,外圆切削时也会产生规律性振纹。从结构本身来看,该零件采用对称十字分布的轴颈设计,四个轴颈分别与对应轴叉的轴承孔配合,能够在两轴存在小角度偏斜的状态下稳定传递扭矩,补偿安装过程中产生的同轴度误差,以及设备长期运行后轴承磨损带来的轴线偏移。设计时首先要匹配CA6140车床对应传动位的安装空间,轴颈的直径公差严格按照过渡配合选取,保证与轴叉衬套的配合间隙控制在0.01-0.
02mm区间,既不能过紧导致转动卡滞,也不能过松产生传动冲击。轴身的过渡圆角全部采用R2-R3的圆弧过渡,避免应力集中,因为车床在正反车切换、进给负载突变时,十字轴的轴颈根部是应力集中最明显的位置,圆角处理不到位很容易出现疲劳断裂。轴端的开槽结构是为了配合锁紧挡圈实现轴向定位,安装时挡圈卡入槽内后,能够限制十字轴在轴叉内的轴向窜动,保证四个轴颈的配合长度一致,避免偏载。从实际使用场景来看,这类十字轴不仅应用在CA6140的进给传动中,在很多需要小角度交错轴传动的通用机床附件上也能看到类似结构,比如车床跟刀架的微调传动、快换刀架的动力传递位,都需要这类结构来补偿安装误差。建模过程中需要重点保证四个轴颈的位置度公差,
相邻轴颈的轴线垂直度误差不能超过0.005mm,否则装配后会出现传动卡滞,转动阻力不均匀的问题,直接影响进给手感。轴颈表面的粗糙度要求达到Ra1.6以下,减少衬套的磨损,延长零件的使用寿命,实际加工时通常采用调质处理后精磨轴颈的工艺路线,保证芯部有足够的韧性承受冲击载荷,表面有足够的硬度抵抗磨损。安装边界方面,该零件的最大回转直径要匹配对应轴叉的内档间距,装配后十字轴的端面与轴叉内壁要留有0.1-0.2mm的间隙,避免热胀冷缩导致转动卡涩。在设备维护过程中,这类零件属于易损件,当出现传动间隙过大、进给窜动时,首先要检查十字轴轴颈的磨损量,当磨损量超过0.1mm时就需要更换,否则会进一步磨损轴叉衬套,增加维修成本。
不同于普通的刚性联轴器,这类十字轴结构属于万向传动的简化形式,不需要复杂的花键结构就能实现小角度的偏斜补偿,结构紧凑,非常适合车床内部安装空间有限的传动点位,在设计时不需要额外增加润滑通道,依靠装配时涂抹的润滑脂就能满足长期运行的润滑需求,维护成本低。整个零件的结构没有冗余设计,所有的型面都是为了实现扭矩传递、误差补偿、轴向定位这几个核心功能,轴身的减重槽在不影响结构强度的前提下减少了零件重量,降低了传动过程中的转动惯量,让正反车切换时的响应更灵敏,减少传动冲击。
