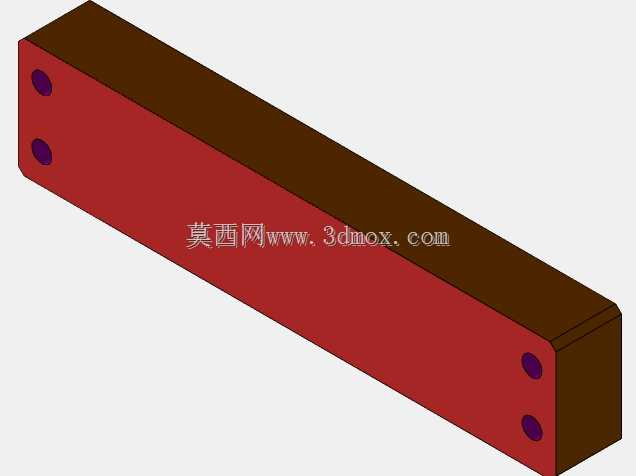

CA6140车床用长条型安装固定座结构

　　在普通卧式车床的日常运维与局部结构改造场景中，这类长条型安装固定构件是刀架侧辅助定位、行程挡块安装的常用配套零件，不少车间在做车床小拖板行程限位改造、附加跟刀架辅助支撑拓展时，都会用到同结构的安装基座。从实际使用场景来看，这类构件主要承担两个核心作用：一是作为附加功能元件的安装载体，比如在CA6140车床的床鞍侧面加装行程触发碰块、冷却管路固定支架时，需要一个刚性足够的长条基座来承接元件，避免直接在床身原结构上打孔破坏设备本体精度；二是作为局部调整的垫距构件，当附加装置与床身安装面存在高度差、间距差时，可通过该构件的厚度、长度来补偿安装间隙，保证附加装置的位置精度。

　　从结构设计逻辑来看，该构件采用整体长方体的构型，没有多余的减重槽或者异形结构，核心是优先保证刚性——毕竟车床运行过程中床鞍往复移动会产生持续振动，若基座刚性不足，很容易出现固定螺栓松动、安装元件移位的问题，直接影响行程触发精度或者辅助支撑的稳定性。构件两端的安装孔采用沉孔设计，安装时螺栓头可以完全沉入构件内部，不会突出表面干涉其他移动部件的运行轨迹，这一点是机床配套零件设计时必须考虑的边界要求，毕竟车床床鞍周边的运动间隙普遍较小，任何突出的紧固件都可能造成刮碰事故。

　　从安装边界尺寸来看，该构件的长度方向适配CA6140车床床鞍侧面的T型槽间距，两端孔位的中心距与床鞍上原有备用安装孔的孔距完全匹配，安装时不需要额外在床身上加工新的孔位，直接利用原有螺栓孔即可完成固定，大幅降低现场改造的加工工作量。构件的宽度方向控制在35mm以内，厚度方向为20mm，安装后突出床鞍侧面的尺寸不会超过床鞍原有的防护边宽度，不会影响车床原有的排屑空间，也不会和拖板的往复行程产生干涉。构件的安装面采用全平面铣削加工，平面度控制在0.02mm以内，和床鞍安装面贴合时不会出现间隙，避免长期受振动影响出现固定松动的问题。

　　从功能特性上看，该构件的四个端面都做了0.5mm的倒角处理，没有尖锐的毛刺棱角，安装操作时不会划伤操作人员，也不会在安装过程中刮蹭床身的漆面。构件上的两个安装孔精度为H7级，和固定螺栓的配合间隙控制在合理范围，既保证安装时的穿装便利性，又不会因为间隙过大导致安装后出现位置偏移。实际使用中，这类固定座除了承接行程碰块，还可以用来安装冷却喷嘴的支架、附加的线轨挡屑板，甚至在做小批量零件的专用工装改造时，也可以作为工装的过渡连接座使用，适配性比较强。

　　设计这类构件的时候，首先要规避的问题就是安装干涉，很多新手设计同类零件时容易忽略车床床鞍的移动行程边界，把构件的长度设计过长，导致床鞍移动到主轴箱端或者尾座端时，构件和床身两端的防护罩、主轴箱侧的挂轮架产生碰撞，直接影响车床的正常行程范围。其次要考虑材料的刚性，这类零件一般采用45号钢整体铣削加工，不需要做额外的表面硬化处理，毕竟它本身不承担切削载荷，只需要保证安装刚性即可，若采用铝材制作，长期受振动影响很容易出现螺纹滑牙、构件变形的问题。另外，安装孔的沉孔深度要匹配所用内六角螺栓的头部高度，保证螺栓拧紧后头部完全低于构件表面0.5mm左右，既不会突出干涉，也不会因为沉孔过深导致螺栓的啮合长度不足，影响固定强度。

　　在实际车间应用中，这类固定构件往往是根据现场改造需求测绘制作的，没有统一的标准件规格，所以建模时需要严格匹配CA6140车床的原有安装孔位尺寸，保证拿到模型后可以直接出图加工，不需要二次调整尺寸。建模过程中要注意各个棱边的倒角处理，以及安装孔的同轴度要求，两个安装孔的轴线要保证和安装面垂直，垂直度公差控制在0.01mm以内，否则螺栓拧紧时会出现别劲的问题，长期使用容易导致螺栓断裂。另外，构件的非安装面可以做简单的发黑处理，提升防锈能力，毕竟车床加工时会用到切削液，长期接触切削液若不做表面处理，零件很容易生锈，影响后续的拆装便利性。
