SOCOMEC三相导轨式电能计量表结构设计

　　这款三相电能计量装置主要面向低压配电系统的末端电量采集场景，常见于工业厂房动力配电柜、商业建筑楼层配电竖井、数据中心列头柜内部的能耗监测点位，用来精准采集三相回路的有功电能、无功电能、电流电压参数、功率因数等核心电力数据，为能耗统计、用电核算、负荷监控提供可靠的基础数据支撑，是配电系统能耗管理环节不可或缺的终端采集设备。

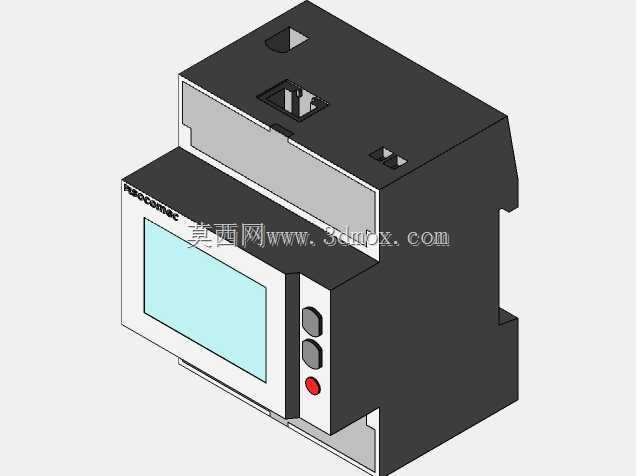

　　从结构设计思路来看，这款计量表完全遵循标准导轨式安装的模数化设计逻辑，整体壳体采用阻燃级工程塑料注塑成型，外壳分为上下两个装配腔体，上部腔体预留了标准35mmDIN导轨的卡扣安装位，安装时无需额外打孔固定，只需将上部卡扣卡入导轨上沿，下部卡扣按压到位即可完成固定，单人操作即可完成装拆，大幅提升配电盘内的装配效率。下部腔体为核心功能区，正面嵌入大尺寸液晶显示窗口，窗口采用高对比度透光材质，即使在配电井内光线不足的环境下，运维人员也能清晰读取屏显的各项电力参数；显示窗口右侧设置三个操作按键，从上至下分别承担参数切换、设置确认、复位的功能，按键采用凸起式硅胶材质，戴绝缘手套操作时也能准确触发，避免误触。按键下方设置红色状态指示灯，用来直观指示设备通讯状态、计量运行状态、故障告警状态，运维人员巡检时无需操作按键，远距离即可判断设备运行是否正常。

　　设备正面左侧印有品牌标识区域，壳体侧面预留了通讯接口的扩展位，可支持以太网通讯接入，满足远程抄表、能耗数据上传的智能化配电需求，无需额外加装通讯转换模块即可接入配电监控系统。从安装边界来看，这款计量表的宽度遵循标准模数化配电元件的尺寸规范，整体宽度约为4个模数宽度，在配电柜内排布时，相邻元件之间预留10mm的散热间隙即可满足长期运行的散热需求，深度方向不会超出常规配电柜内元件安装的深度限值，不会与柜内的母排、走线槽产生干涉。壳体上下两端预留了三相电压、电流采样线的接线端子位，端子采用防触电防护设计，接线完成后可盖上端子防护盖，避免运维过程中误碰带电部位，符合低压配电设备的安全防护要求。

　　在实际工程应用中，这类三相计量表通常与微型断路器、漏电保护器同排安装在导轨上，上游接断路器出线端，下游接负载回路，采样回路直接接入三相电压，电流采样可根据回路电流大小选择直接接入或者搭配外置电流互感器接入，80A的额定电流规格可覆盖绝大多数常规末端动力回路、照明总回路的计量需求，无需额外配置互感器即可直接接入，减少柜内的元件占用空间。设备的壳体拼接处采用卡扣加超声波焊接的工艺，防护等级可达到IP20以上，能够有效阻挡配电环境内的灰尘、细小金属碎屑进入设备内部，避免长期运行后内部电路积灰造成的短路、接触不良问题。显示区域的透明面板采用防刮花材质，即使在配电施工过程中受到轻微剐蹭也不会留下明显划痕，保证长期使用后屏显内容的可读性。

　　从建模细节来看，这款模型完整还原了设备的所有外部结构特征，包括导轨卡扣的弹性结构细节、按键的凹凸纹理、指示灯的沉台结构、接线端子的防护盖结构、壳体表面的脱模斜度、品牌标识的印刷区域位置，所有结构的尺寸比例完全对照实物参数还原，可直接用于配电系统的三维布线仿真、柜内排布干涉检查、配电方案的可视化展示，结构设计人员在做配电柜三维布局时，可直接调用该模型进行排布，无需重新测绘建模，能够有效缩短配电方案的设计周期。模型同时还原了壳体的分模线位置、安装卡扣的活动间隙，在做装配仿真时可完全模拟实际的安装卡接过程，验证安装操作空间是否充足，避免实际装配时出现操作空间不足、元件干涉的问题。
