多接口法兰连接弯管流体转向管路结构

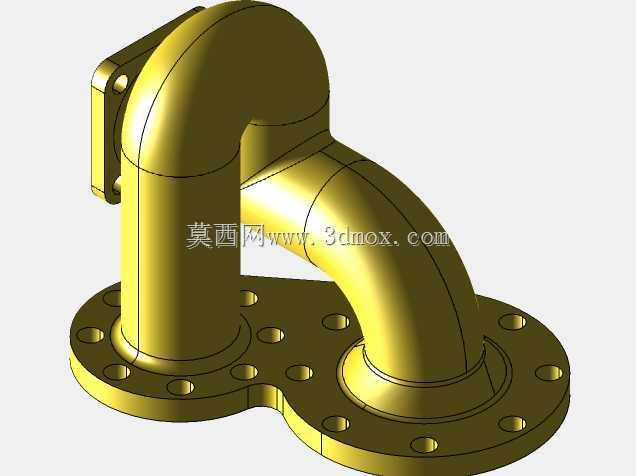

　　这类多接口弯管结构在流体输送管网中承担着介质转向、多支路汇流分流的核心作用，常见于化工流体输送、市政给排水、工业冷却循环系统、液压动力管路等场景，不同朝向的法兰接口可以适配不同走向的主管路与支路管路，无需额外搭配多组弯头与短接拼接，能有效减少管路连接点，降低介质泄漏的潜在风险。从结构设计来看，该弯管采用一体化铸造成型后精加工的工艺路径，主体流道做了圆弧过渡处理，没有直角弯折带来的流道突变，能大幅降低介质流经转向部位时的局部阻力，减少流体紊流与压力损失，对于输送含有固体颗粒的浆体介质时，圆弧流道也能减少颗粒对管壁的冲刷磨损，延长管路配件的使用寿命。法兰连接端的密封面采用突面结构，适配常规的非金属平垫片或金属缠绕垫片，

　　法兰盘上的螺栓孔做了等距圆周分布，符合通用管路法兰的安装互换要求，现场安装时无需额外配做连接孔，可直接与同压力等级的标准法兰对接。不同朝向的接口分别对应水平接入、垂直上出、侧方支路接入等不同管路走向，在空间受限的设备安装区域，这种集成式弯管可以替代多组单独弯头、三通的组合安装方案，大幅压缩管路安装所需的空间，减少现场焊接、拼接的工作量，同时也能降低多连接点带来的密封失效概率。设计过程中首先根据管路系统的额定压力、介质特性确定管壁厚度，流道内径匹配对接管路的通径要求，避免通径突变带来的流速异常；弯管的弯曲半径参考管路设计规范取值，既保证介质流动顺畅，也控制整体结构尺寸不会过大，适配紧凑安装场景。法兰盘的厚度根据螺栓预紧力、

　　介质压力计算得出，保证螺栓锁紧时法兰不会出现翘曲变形，密封面的平面度、粗糙度满足密封要求，避免安装后出现渗漏。安装边界方面，各法兰端面的相对位置尺寸经过精准校核，对接时相邻管路不会出现干涉，弯管本体的拐角处做了圆角过渡，避免应力集中，在承受管路压力波动、水锤冲击时，应力不会集中在弯折部位造成结构开裂。实际应用中，这类集成弯管常被用在设备进出口的管路转向部位，比如泵组的进出口管路、换热设备的介质接入端，相比零散管件拼接的结构，一体化的弯管结构流道更顺畅，安装效率更高，后期维护时拆卸也更方便，不需要拆解多段拼接管路即可完成配件更换。结构建模过程中，对法兰螺栓孔的位置度、流道的同轴度、各接口端面的垂直度都做了参数化约束，

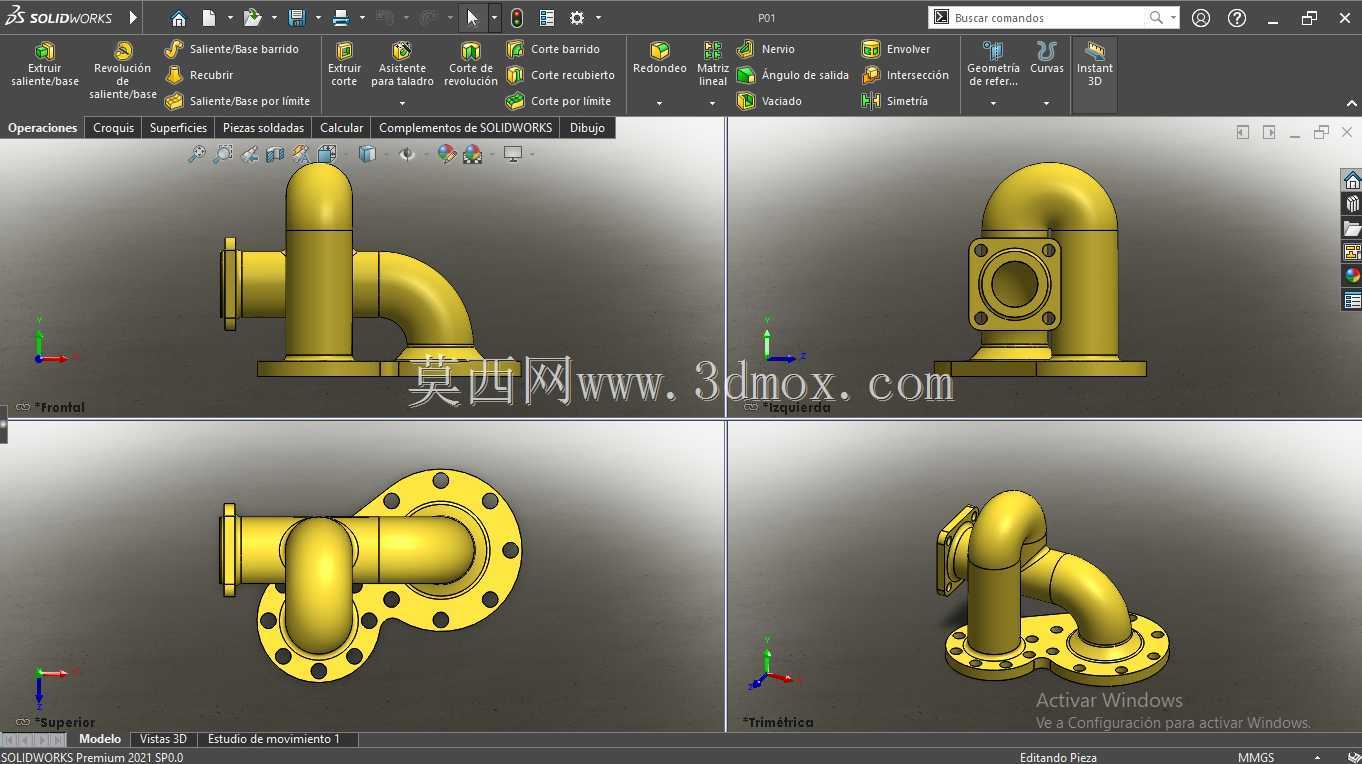

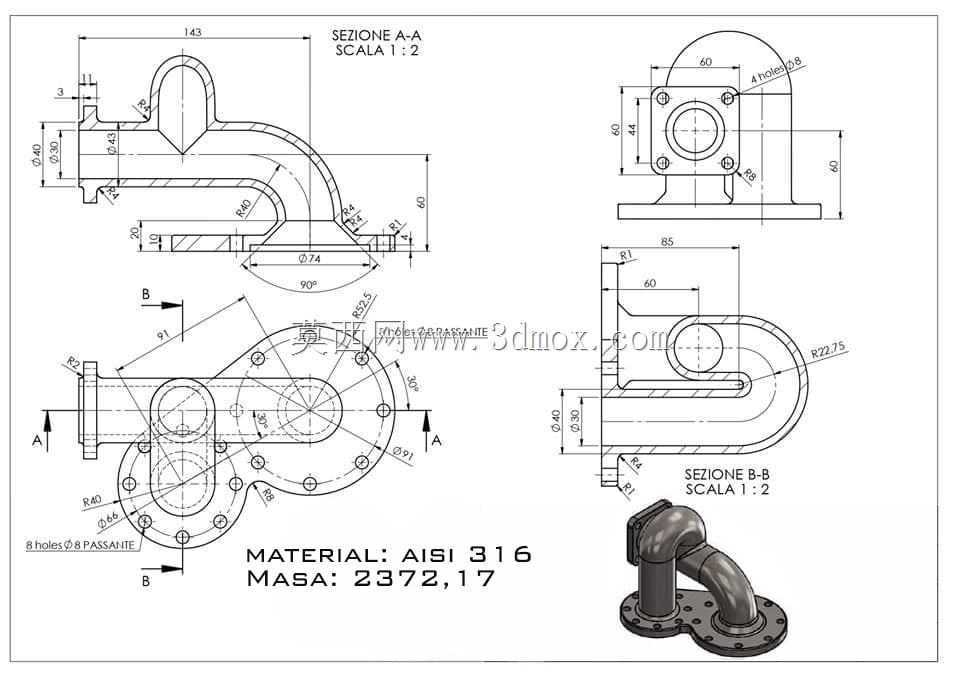

　　保证加工后各尺寸符合安装公差要求，不会出现对接时螺栓孔错位、法兰面不平行导致密封失效的问题。弯管外壁与流道内壁的过渡部位做了等壁厚处理，避免局部壁厚过薄导致承压能力不足，或是局部壁厚过厚造成材料浪费、铸件冷却时出现缩孔缺陷。对于不同压力等级的使用场景，只需调整管壁厚度、法兰盘厚度与螺栓规格，即可快速衍生出适配不同工况的同系列产品，参数化的模型结构可以快速完成系列化设计，缩短产品开发周期。
